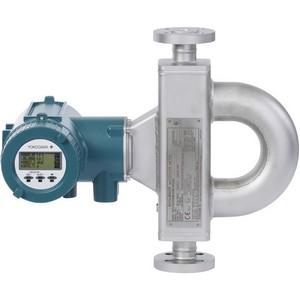

概述

在过去的十年中，科里奥利流量计的使用已经从通用用途转变为支持用户特定应用的需求。

随着技术复杂性的不断增加，进行简单操作和处理的需求也不断增加。为了满足这些需求，横河电机提供6条专用产品线，两种具有高灵活性的专用变送器-ROTAMASS Total Insight

Total Insight

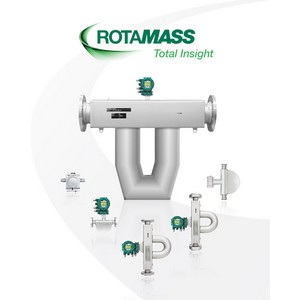

The ROTAMASS的理念就是为整个产品生命周期提供Total Insight。
为了促进优化流程和提高人员效率，横河电机非常重视通过Total Insight简化基本操作概念。横河电机最新一代Rotamass变送器都是按照Total Insight概念创建的，可以为设置定制，预定义趋势视图或多项配置集提供增强设置，并支持批量生产中的快速转换。

total insight02

点击看大图

total insight03

点击看大图

特点

精确测量每一滴
横河电机最小的双弯管科里奥利流量计系列，能够对低流量过程进行高精度测量。
双管设计可补偿密度、温度、压力和环境条件的波动。这为小型科里奥利流量计提供了连续的可重复性和准确性测量。

典型应用

批处理
配料
调和
化学物注入
配料系统
高压气体
液体和气体低流量测量
精密涂层
计量泵控制
计量学
研发实验室
真空薄膜涂层

多功能应用
价格实惠、功能多样，科里奥利流量计的压降非常低。该系列应用灵活且成本较低，是标准应用的理想选择，用于高精度流量和密度测量解决方案。
浓度测量或管道健康检查功能等特征允许按照客户需求调整仪表。

典型应用

批处理
调和
化学品回收
连续反应
在线浓度和密度测量
催化剂注入
给料和配料
质量平衡
净油计算
棕榈油
过程控制

经验和创新的完美结合
横河电机最精确的科里奥利流量计，具有非常好的零点稳定性。
获得成功的Rotamass系列日益发展，并且拥有先进的技术。对于苛刻和关键的应用，该仪表拥有卓越的性能，并且具有出色的曝气处理和先进的诊断功能。

典型应用

批处理
燃烧器控制
给料和产品控制
给料和配料
含气率
在线浓度和密度测量
损失控制
物料和质量平衡
净油计算
过程控制
溶剂
含水率

在高压条件下确保安全
科里奥利仪表拥有坚固耐用的设计，可以在高压应用中进行精确测量。
安全性始终是大家关注的问题，在高压条件下进行操作时尤为如此。该系列的设计符合最高的安全要求。结合“总体健康检查”功能等先进的诊断，可以始终在安全控制下进行操作。

典型应用

化学物注入
压缩气体
燃料
乙二醇TEG / MEG
高压气体
液压油
碳氢化合物
液化气
天然气水合作用
海上和陆上
炼油厂工艺
溶剂

专注于测量
专门为食品饮料、生物技术和制药行业等应用设计并得到认证。
这个系列是卫生保健生产过程日常要求下非常合适的解决方案，可以确保统一的产品质量，使损失尽量最小化。这让提供多变量测量和各种专用功能，变得可以轻松实现。

典型应用

生物反应器给料
装瓶
饮料的碳化
去离子水
发酵
果汁加工
糖蜜测量
在线糖浓度
原奶罐车卸货
工艺水回收
产品质量控制
制糖业

性能强大
可以在高流量条件下确保高准确性和灵活安装。
保证测量范围下限的高精度为从工程设计到最终实施操作提供了非常大的灵活性。该系列产品使用寿命长、维护成本低、性能可靠。

典型应用

沥青
配电网络
钻泥
LNG
铁路装车
船舶配载
卡车装载
焦油
海上和陆上
油井固井、压裂

Essential和Ultimate变送器

面向未来ROTAMASS TI产品系列具有通用和统一的变送器平台，可提供高灵活性或量身定制两种选择的解决方案。Essential变送器是经济型解决方案，用于常规用途的应用。Ultimate变送器能够为实现最佳测量提供各种高级功能。

Essential变送器

向导可协助在主要配置过程中轻松安装并提供指导
“事件管理”作为一项独特且实用的功能，可以保证整个过程有效且安全地运行
使用microSD卡使数据具备了移动性，可以轻松传送至其他设备进行快速设置或传送至PC进行深入过程分析或远程服务
市场上较宽范围的I / O组合，可对现有系统外围进行灵活的调整
使用通用电源，可以在世界各地安装设备
HART通信

Ultimate变送器

“管道健康检查”和“总体健康检查”无需中断运行测量，即可进行在线仪表验证
“FOD（Features on demand）”通过软件激活秘钥轻松扩展特殊功能
结合多项配置集的批处理功能支持快速切换
“动态压力补偿”(Dynamic Pressure Compensation)即使在运行压力存在较大波动时也能够持续进行准确且稳定的测量
在线浓度测量
集成的净油计算精度API标准

规格

传感器

流量能力

最大流量		1.5 t/h 3307 lb/h	76 t/h 167551 lb/h	170 t/h 374785 lb/h	50 t/h 110231 lb/h	76 t/h 167551 lb/h	600 t/h 1.322.773 lb/h
支持的质量流量精度	液体	0.1%	0.1%	0.1%	0.1%	0.1%	0.1%
支持的质量流量精度	气体	0.5%	0.5%	0.5%	0.5%	0.5%	0.5%
平面规格精度		*1	*1	*1	*1	*1
支持的密度精度	液体	0.0005 g/cm3	0.0005 g/cm3	0.0005 g/cm3	0.0005 g/cm3	0.0005 g/cm3	0.002 g/cm3
典型的管线口径
英寸		1/4"...1 1/2"	3/8"…3"	3/8"…5"	1/2"…2"	1"…3"	4"…8"
DN		15…40	15…80	15…125	--	25…80	100…200
压力额定值(最高)
标准过程连接		285 bar 4133 psi	PN100 ASME 600	PN100 ASME 600	ASME 1500	40 bar 580 psi	PN100 ASME 600
过程温度
标准型		-50...+150°C -58…+302°F	-70...+200°C -94…+392°F	-70...+150°C -94…+302°F		-70...+200°C -94…+392°F	-70...+150°C -94…+302°F
中等/高温		-50...+260°C -58…+500°F		-70...+230°C -94…+446°F			-70...+230°C -94…+446°F
低温				0...+350°C -32…+662°F			0...+350°C -32…+662°F
结构特性
接液部分材质	316L (1.4404) / 合金 C-22 (2.4602)	*1
	316L (1.4404)		*1	*1	*1	*1	*1
	镍合金 C-22 (2.4602)			*1	*1		*1
二级安全壳		*1	*1	*1	*1	*1	*1
安全隔膜				*1	*1		*1
安装方式(入口防护等级)
分体型(IP66/67)		*1	*1	*1	*1	*1	*1
一体型(IP66/67)			*1	*1	*1	*1	*1
性能
自排水		*1	*1	*1	*1	*1	*1
二相流/夹带气体		*1	*3	*1	*1	*3	*1
工厂安装的隔热和伴热		*1		*1			*1
典型的过程连接类型
EN、ASME、JIS、JPI法兰		*1	*1	*1	*1		*1
内螺纹(G、NPT)		*1	*1	*1
DIN 11851、DIN 11864螺纹						*1
DIN 32676、SMS 1145、IDF (ISO&JIS)夹具						*1
Tri-clover (三夹钳) and Mini clamp						*1

*1 支持 *2 可选 *3 部分支持 *4 准备中

变送器

性能(最高)
		Essential	Ultimate
支持的质量流量精度	液体	0.15%	0.10%
支持的质量流量精度	气体	0.50%	0.50%
平面规格精度(扩展的低流量范围)		*1	*1
支持的密度精度	液体	0.004g/cm3	0.0005g/cm3
电源
通用AC/DC		*1	*1
LCD显示器
4行点阵显示		*1	*1
红外开关		*1	*1
安装方式(入口防护等级)
一体型(IP66/67)		*1	*1
分体型现场安装(IP66/67)		*1	*1
输出/输入
模拟输出；脉冲/频率输出；状态输出		*1	*1
状态输入		*1	*1
模拟输入			*1
IrDA服务端口		*1	*1
数字通信
HART®		*1	*1
FOUNDATION™ 现场总线			*1
Profibus PA			*4
Modbus RTU		*4	*4
通用功能
向导		*1	*1
事件管理/ NE107		*1	*1
数据移动性(microSD卡)		*1	*1
按需功能(FOD)			*1
先进诊断
空管检测		*1	*1
弹状流检测		*1	*1
管道健康检查(管道完整性)		*2	*2
总体健康检查(仪表验证)		*2	*2
应用功能
动态压力补偿			*1
参照密度精度API标准		*1	*1
在线浓度			*1
净油计算 / 含水率 / 含气率精度 API标准			*4
气体密度测量			*1
发热功能			*1
危险区域认证
ATEX		*1	*1
IECEx		*1	*1
FM (美国、加拿大)		*1	*1
NEPSI		*4	*4
INMETRO		*4	*4
Kosha		*4	*4
EAC		*4	*4
安全完整性等级
传感器和变送器		SIL2 (SIL3)	SIL2 (SIL3)

*1 支持 *2 可选 *3 部分支持 *4 准备中

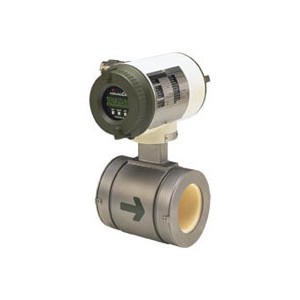

ADMAG CA系列电容式电磁流量计

ADMAG CA 电磁流量计可测量电导率低至0.01µs/cm的超低电导率流体，还适用于粘性流体或浆液测量。由于ADMAG CA采用非接液式电极结构，陶瓷管外的电极板可通过管道的电容获取电动势。

		ADMAG特点(英文)

		ADMAG CA宣传样本(英文)

		ADMAG CA一般规格书(英文)

		ADMAG CA使用说明书(英文)

		ADMAG CA外形图(英文)

		ADMAG手册(英文)

特性：ADMAG CA系列电容式电磁流量计

可测量超低电导率流体
	ADMAG CA采用电容式电极和高阻抗前置放大器，可以实现超低电导率流体的测量。高频励磁减少了流体噪声的影响。

粘性流体测量
	非接液式电极解决了粘性绝缘介质的测量问题。

浆液测量
	非接液式电极不存在浆液碰撞电极发出噪声的问题。可以实现高浓度浆液的稳定测量。

±0.5%流量的高精度，用于超低电导率
	测量流体的电导率可低至0.1µs/cm。

免维护
	没有结垢、腐蚀或堵塞的问题，从而大幅减少维护成本。ADMAG CA尤其适用于那些需要定期清洗的过程。

150mm和200mm的管径
	ADMAG CA是世界上最先*提供150mm和200mm管径的陶瓷电容式电磁流量计，应用更加灵活。

*: 至1999年9月29日。

规格：ADMAG CA系列电容式电磁流量计

	CA100/200
管径(mm)	15-100	150，200
励磁方式	高频励磁
量程(m/s)	0.5-10
最小流体电导率(µS/cm)	0.01	1
防护等级	IP67，NEMA4X，JIS C0920防水型
防爆规格	FM，CSA，TIIS(JIS)	-
精度	流量的±0.5%(0.1µS/cm以上)	流量的±1%(1µS/cm以上)
再现性	流量的± 0.1%(最小1mm/s)

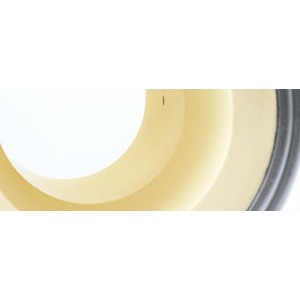

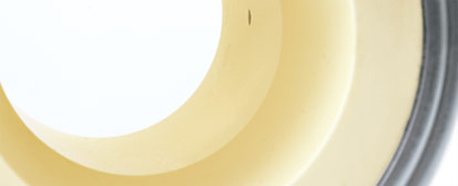

衬里材质	陶瓷
电极结构	陶瓷管外安装非接液电极板
流体压力	-0.1MPa~4MPa: 陶瓷衬里管径小于50mm -0.1MPa~2MPa: 陶瓷衬里管径大于80mm
流体温度	-10℃~120℃
过程连接	JIS 10K/20K/F12，ANSI 150/300，DIN PN10/16: 夹持型
输出信号	4-20mA DC，脉冲或报警(晶体管接点: 最大30V DC、200mA)
功能	可变阻尼时间(最小1秒)，自诊断，回路测试，BRAIN通信
显示器	7-seg背光LCD显示
电源电压	80-264V AC/47-63Hz或100-130V DC，20.4-28.8V DC
最大功耗	14 W

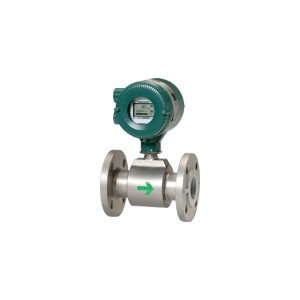

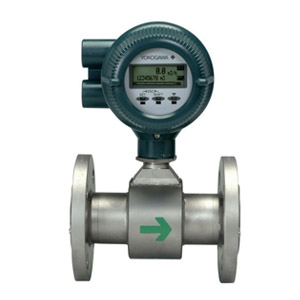

ADMAG AXR两线制电磁流量计

ADMAG AXR是全球首台采用双频励磁方式的两线制电磁流量计。
有效降低流体噪声，稳定性更出色。

ADMAG AXR两线制电磁流量计

AXR一体型流量计夹持型

AXR一体型流量计法兰型

ADMAG AXR两线制电磁流量计可安装在无需交流电源的两线系统中，从而极大降低初期仪表安装成本。
ADMAG AXR是全球首台采用双频励磁方式的两线制电磁流量计，有效降低流体噪声，稳定性更出色。
和AXF四线制电磁流量计系列一样，ADMAG AXR采用用户友好的功能，如全点阵LCD显示器、电极污染诊断功能以及多语言显示。由于装备电磁开关，无需打开机盖即可进行参数确认、修改等设置。

注释: “双频励磁方式”是横河电机独有的技术。

		ADMAG特点(英文)

		ADMAG AXR宣传样本(英文)

		ADMAG AXR一般规格书(英文)

		ADMAG AXR使用说明书(英文)

		ADMAG AXR外形图(英文)

		ADMAG 手册(英文)

特性: ADMAG AXR两线制电磁流量计

高效
	两线制优点
		无需额外的AC电源。两线回路供电性能可直接连接DCS I/O卡——真正降低成本。
			·	减少用户的资本支出和运营成本。
			·	节能: 常规四线制电磁流量计1%～4%的能耗。
			·	二氧化碳年排放量能从约73 kg降至1.4 kg(相对于标准的四线制电磁流量计)。

可靠
	双频性能
		只有横河电机能提供独一无二的先进励磁方式。 “双频励磁方式”实现了稳定测量、零点稳定性和快速的响应时间。独有的技术可以在现场进行稳定、可靠的测量。

	降噪技术
		结合光滑的镜面抛光PFA衬里和特殊表面抛光电极，可以实现流量降噪。超高密度排列的线圈能够产生更强的磁场，从而进一步实现降噪。

安全
	SIL2
		横河电机认为安全不应该是一种选择，而应该是所有现代产品的标准。AXR是首个SIL2安全完整性等级(IEC 61508)认证的两线制电磁流量计。标配AXR能够实现SIL2非冗余使用和SIL3冗余使用。

	参数操作
		AXR具有用于参数设置的电磁开关。用户在危险、潮湿、多尘环境下无需打开机盖便可使用这些功能。

用户易使用功能
	支持HART 7
		除了HART 5，新型ADMAG AXR支持最新的HART协议HART 7，不用转换器即可与HART兼容控制系统连接。当该设备的设置被修改或通过自诊断检测到问题时，HART 7还支持和启用自动报警。

	粘污级别诊断功能
		电极是电磁流量计最重要的部分之一。只有横河拥有“粘污级别诊断功能”。它诊断电极表面的情况，并以4个级别表示粘污/涂层。用户可以根据各自工况条件更改检测级别(阈值)。它使得预测性维修和降低操作成本成为可能。

	报警指示
		横河采用全点阵液晶显示器。按用户需要它最多可以显示3行，并且提供多种语言。在单元下有报警器，显示明确的信息以及解决办法。

规格: ADMAG AXR两线制电磁流量计

结构

一体型流量计

励磁方式

双频励磁

公称管道尺寸
[单位: mm(英寸)]

一般型: 25(1.0)～200(8.0)
防爆型: 25(1.0)～200(8.0)

电源电压

工作电压范围14.7～42V DC两线系统

输出信号

电流输出
数字输出(可从脉冲、报警或状态输出中选择。)

电极材料

不锈钢-JIS SUS316L(相当于AISI 316L SS/EN 1.4404)，相当于哈氏合金C276，钽，铂铱

流体温度

-40～130℃(-40～266℉) [取决于型号]

环境温度

-40～55℃(-40～131℉)[取决于型号]

精度

流量的0.5% (说明1)
[取决于公称管道尺寸和流体条件]

流体电导率

10µS/cm以上
[取决于公称管道尺寸和流体条件]

衬里

碳氟化合物PFA(镜面抛光衬里表面)(说明2)

面间距
[单位: mm(英寸)]

面间距代码1:	夹持型: 尺寸80(3.0)～200(8.0)
	法兰型: 尺寸25(1.0)～200(8.0)
面间距代码2:	夹持型: 尺寸25(1.0)～200(8.0)

显示器

全点阵LCD

操作开关

4个电磁开关(包括按键开关)

自诊断

电极污染诊断，线圈断线等

报警信息

显示报警信息和应对措施(英语、德语、法语、意大利语、西班牙语、日语)

选配件

电气连接方向改变，专用垫圈，用于电磁开关操作的磁棒等

*有关详情，请参阅技术规格。

说明1:	发货前的产品精度是横河电机水流实际流量测试设备中校正测试结果的累计值。
说明2:	镜面处理PFA衬里对于口径25~100mm(1~4 in.)为标配，对于150~200mm(6~8 in.)为可选规格，选项代码为PM。

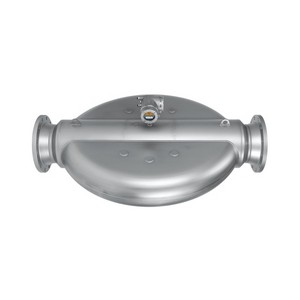

概述

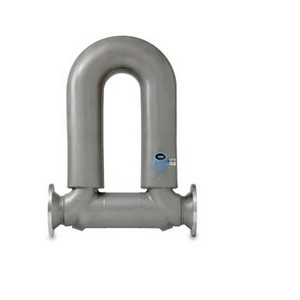

ROTAMASS科里奥利质量流量计分为一体型和分体型。两种型号都具有较高精度的数字信号处理元件，可以实现准确稳定的流量测量。

ROTAMASS科里奥利质量流量计采用隔爆型转换器外壳和本安型传感器，适用于危险条件下的应用。

ROTAMASS科里奥利质量流量计的信号处理、外壳保护，以及传感器的特殊“解耦系统”,可抵御外部的压力和振动，在实际应用中表现出优良的性能。

ROTA3

ROTA4

ROTA5

ROTA6

特点

The RotaMASS 3系列流量计都有一个坚固外壳、无缝的、双管的设计，即使受到外部振动或压力，其独特的“解耦系统”也能保证可靠性和稳定的输出。九种不同的传感器可按需选择，以较低的成本实现流量测量范围、压降和精度的最佳组合。多功能的RotaMASS可用于从低温到高温的液体、洁净场合应用以及腐蚀性化学品等工艺条件非常差的情况。凭借其多测量和多参数功能，RotaMASS实质上是一个过程控制站。先进的转换器提供了丰富的功能，包括通过HART进行远程配置、多种语言、先进诊断、红外编程和四行显示，以便于设置和操作。

适用于几乎所有流体的现场传送器
较高精度的数字信号处理实现准确和稳定的测量
在较广的量程范围内保证较高的准确度和稳定性
传感器的特殊解耦系统确保流量计不受外界压力或振动的影响
较宽的温度范围 -200 deg C ~ 350 deg C

特长

1：创新性的盒中盒设计

不受外部振动和压力的影响

耐磨可靠
不受振动影响
在要求非常苛刻的应用中保持输出稳定
安装简单无要求

ROTAMASS的优点

获得专利的盒中盒设计可将测量管与工艺振动和管道压力分离开

受益

在实际应用中保证较高性能
较高可靠性、输出稳定
大部分有需求的地方都可以安装ROTAMASS ，甚至可以直接安装在泵和发动机上
轻松安装（即使管道稍有错位也可以）

2：优良的排水性

我们的目标：实现最低限度的维护成本和最大限度延长正常运行时间

简单的自排水设计

ROTAMASS的优点

简单的测量流路（没有直路或90˚的角度）可捕捉测量管中的过程流体、沉积物和气泡
清洁管道时无需关闭系统

受益

无拖延或退出/增加正常运行时间
较好的零点稳定性和更高的精度
低维护成本

3：坚固耐用的外壳结构

在任何应用下保持性能稳定

额定高压管线压力
较高的耐腐蚀性和机械磨损性
在大部分工艺条件下确保输出稳定

ROTAMASS的优点

厚实无缝的测量管额定过程压力高达280 bar（4000 psi）
较高的耐腐蚀性和机械磨损性
较厚的测量管可以实现150 Hz励磁频率，避免了40-60 Hz范围内的过程振动干扰，也避免了液体分离和在500 Hz频率下可能发生的复杂/蜂窝结构损坏等问题

受益

提高安全性
在大部分操作条件下测量范围更广泛的过程流体，甚至是刺激性化学品
较长的运转寿命和更低的维护成本
较小的压力影响和更高的精度
安装简便，输出更加稳定

4：更轻更小

简单、低成本和灵活的安装

轻巧的设计
占用空间小

ROTAMASS的优点

同类产品中较轻的产品 - 不需要特殊的安装设备或购买额外辅助设备
市场上结构比较紧凑的科里奥利质量流量计

受益

减少安装成本和时间
大部分有需求的地方都可以安装ROTAMASS

5：先进诊断

较先进的夹带气体和腐蚀检测技术

利用数字信号处理技术

rota1

ROTAMASS的优点

在夹带气体含量很高的情况下保持质量流量输出稳定和真实
弹状流（大气泡）会导致密度和驱动增益突然的长时间变化质量流量输出保持稳定和真实
自动腐蚀检测
当流体密度达到预定义水平时，持续的流体密度错误会触发腐蚀报警

受益

在大多数重要的监管传输应用中，它的精度是安全可靠的
及早发现管道故障并优化维护操作计划

规格

高精度的数字信号处理实现精确和稳定的测量
简单的流动路径意味着自动排水，能源供给且易于清洁
在较广的量程范围内保证高精确度和高稳定性
密度测量精度高,误差可达±1 g/l
2个模拟输出，2个脉冲输出或状态输出和1个状态输入作为标准I / O
可适用于防爆型
较宽的温度范围 -200 deg C ~ 350 deg C
基于微处理器的多种功能
EEPROM参数设定和累计值
瞬时电源故障
高清LCD显示
HART通信功能
本安型输出
多种测量管材质可选
标配EN/ANSI法兰
其他过程连接可按需求选择

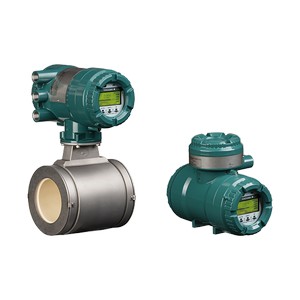

概述

ADMAG Total Insight(TI)系列ADMAG AXW采用“Total Insight”概念，完全支持产品生命周期。
ADMAG TI系列AXW电磁流量计是高质量高可靠性的产品，基于多年经验和成果研发而成，如通过横河电机专有的双频励磁方法增强应用性。
AXW电磁流量在工业生产线以及供水/污水处理应用中是非常理想的。凭借出色的可靠性、操作和维护的便捷性，以及几十年的现场验证经验，AXW会增加用户的效益，同时降低总成本。

直径：25 mm～1800 mm(1～72英寸)
衬里材质：PTFE、多种橡胶
精度：流量的±0.35%
用于供水/污水处理应用及工业生产线中

“Total Insight”的功能

产品整个生命周期的支持功能将为用户带来效益，降低总成本。

简化选择
- 选择工具
  从选择最佳单元到选择所需的功能，所有的操作都能通过点击几次鼠标来完成。（待发布）
专家指导
- 向导功能
  简易的设置功能引导用户一步一步地进行参数设置，直至完成传感器配置。
- 多种语言
  有9种语言供用户选择，有助于用户进行设置。
  英语/法语/德语/意大利语/西班牙语/葡萄牙语/俄语/汉语/日语
- 电缆连接检查功能
  减少由于错误接线和设备组合造成的安装和调试时间。
进程防护
- 数据记录功能
  变送器上最多可保存4种不同的测量信息.查看趋势曲线和报警,可快速进行故障排除分析。
  数据记录功能记录测量的数据，提供总过程分析。
- NAMUR功能
  总共28种系统和过程报警可根据NAMUR NE 107进行单独分类。
  用户可根据过程要求指定每种报警的动作，避免不必要的报警干扰工厂操作员。
  报警可分为故障、功能检查、超出规格或需要维护。
维护管理系统
- 多种验证
  校正检查费用高且耗时，造成工厂过程测量中断。通过三层验证，可以检查流量计的完整性，提供检验报告。
  通过内置的验证功能，可以很容易地保持流量计测量的可靠性。
数据流动性
- 使用microSD卡和远程服务进行数据转移
  变送器上最多可保存4种不同的测量信息。查看趋势曲线和报警,可快速进行故障排除分析。数据记录功能记录测量的数据，提供总过程分析。
高度灵活性
- 向后兼容性
  横河电机在电磁流量计设计中采用向后兼容性，ADMAG AXW中继续沿用这种设计。用户可以将旧ADMAG系列与新的ADMAG AXW传感器和变送器整合，使工厂生命周期的管理更容易、成本更低。
- 全球认可
  ADMAG AXW具有防爆、SIL、EMC、NAMUR认证和多种通信协议，满足各种市场和应用的需求。
- 多种I/O组合
  ADMAG AXW具有多种I/O(包括电流输入)组合和通信类型。这样用户可以按照自己的意愿灵活地使用过程信息。

ADMAG AXW变送器的规格

	AXG4A 变送器	AXW4A 变送器
microSD数据存储	Yes (可选项)	是 (可选项)
内置验证	是	是
应用诊断	是低电导率, 气泡、泥浆等	N/A
电流、脉冲、状态输出 (max. channel)	电流2通道脉冲/状态2通道	电流1通道脉冲/状态3通道
状态输入	1通道 (可选择)	1通道 (独立)
电流输入 (用于计算质量流量、热量)	1通道 (可选择)	N/A
本安输出	1通道 (可选择) 待发布	N/A

* 有关详细信息请参阅一般规格书。

ADMAG AXW流量传感器的规格

	AXG流量传感器	AXW流量传感器
直径	2.5~500mm	25~1800mm
衬里变化	陶瓷, PFA	PTFE,聚氨酯橡胶, 硬橡胶、软橡胶
精度	流量的±0.3%	流量的±0.35%
高精度测量	流量的±0.15% 25~200mm	N/A

* 有关详细信息请参阅一般规格书。

ADMAG AXW流量传感器的规定

ADMAG AXW

ADMAG Total Insight(TI)系列ADMAG AXG采用“Total Insight”概念，完全支持产品生命周期。
ADMAG Total Insight系列AXG电磁流量计是高质量高可靠性的产品，基于多年经验和成果研发而成，如通过横河电机专有的双频励磁方法增强应用性。
AXG适合用于工业生产线中，如石油天然气/化工/造纸/食品&饮料/采矿&金属等应用。凭借出色的可靠性、操作和维护的便捷性，以及几十年的现场验证经验，AXG会增加用户的效益，同时降低总成本。

直径：2.5 mm～500 mm
衬里材质：陶瓷、PFA
高精度：流量的±0.15%
可提供500 mm PFA衬里
可提供500 mm PFA衬里
与AXF流量传感器结合使用
适用于严苛工业环境中。如石油天然气/化工/造纸/食品&饮料/采矿&金属等应用

“Total Insight”的功能

产品整个生命周期的支持功能将为用户带来效益，降低总成本。

简化选择
- 选择工具
  从选择最佳单元到选择所需的功能，所有的操作都能通过点击几次鼠标来完成。（待发布）
专家指导
- 向导功能
  简易的设置功能引导用户一步一步地进行参数设置，直至完成传感器配置。
- 多种语言
  有9种语言供用户选择，有助于用户进行设置。
  英语/法语/德语/意大利语/西班牙语/葡萄牙语/俄语/汉语/日语
- 电缆连接检查功能
  减少由于错误接线和设备组合造成的安装和调试时间。
进程防护
- 数据记录功能
  变送器上最多可保存4种不同的测量信息.查看趋势曲线和报警,可快速进行故障排除分析。
  数据记录功能记录测量的数据，提供总过程分析。
- NAMUR功能
  总共28种系统和过程报警可根据NAMUR NE 107进行单独分类。
  用户可根据过程要求指定每种报警的动作，避免不必要的报警干扰工厂操作员。
维护管理系统
- 多种验证
  校正检查费用高且耗时，造成工厂过程测量中断。通过三层验证，可以检查流量计的完整性，提供检验报告。通过内置的验证功能，可以很容易地保持流量计测量的可靠性。
- 应用诊断
  应用诊断能通过流量干扰检测现场的各种过程条件。
  气泡检测、电极腐蚀检测、低电导率检测、电极粘附(泥浆)检测。
数据流动性
- 使用microSD卡和远程服务进行数据转移
  变送器上最多可保存4种不同的测量信息。查看趋势曲线和报警,可快速进行故障排除分析。数据记录功能记录测量的数据，提供总过程分析。
高度灵活性
- 向后兼容性
  用户可以将旧ADMAG系列与新的ADMAG AXW传感器和变送器整合，使工厂生命周期的管理更容易、成本更低。
- 全球认可
  ADMAG AXG具有防爆、SIL、EMC、NAMUR认证和多种通信协议，满足各种市场和应用的需求。
- 多种I/O组合
  ADMAG AXG具有多种I/O(包括电流输入)组合和通信类型。这样用户可以按照自己的意愿灵活地利用过程信息。

ADMAG AXG变送器的规格

	AXG4A 变送器	AXW4A 变送器
microSD数据存储	是 (可选项)	是 (可选项)
内置验证	是	是
应用诊断	是低电导率, 气泡、泥浆等	N/A
电流、脉冲、状态输出 (最大通道)	电流2通道脉冲/状态2通道	电流1通道脉冲/状态3通道
状态输入	1通道 (可选择)	1通道 (独立)
电流输入 (用于计算质量流量、热量)	1ch (可选择)	N/A
本安输出	1通道 (可选则) 待发布	N/A

* 有关详细信息请参阅一般规格书。

ADMAG AXG流量传感器的规格

	AXG流量传感器	AXW流量传感器
直径	2.5 至 500mm	25 至 1800mm
衬里变化	陶瓷, PFA	PTFE,聚氨酯橡胶, 硬橡胶, 软橡胶
精度	流量的±0.3%	流量的±0.35%
高精度测量	流量的±0.15% 25～200mm	N/A

* 有关详细信息请参阅一般规格书。

AXF电磁流量计的详细资料：

AXF002G、AXF005G、AXF010G、AXF015G、AXF025G、AXF032G、AXF040G、AXF050G、AXF065G、AXF080G、AXF100G、AXF125G、AXF150G、AXF200G、AXF250G、AXF300G、AXF350G、AXF400G电磁流量计是在数十年现场实践经验基础上研发的高级产品，不仅具有出色的可靠性，而且易于操作。
AXF现场总线通信型具有基于FOUNDATION™现场总线的规格，仪表配置更加灵活。

	AXF分离型传感器	AXF一体型	AXFA14转换器	AXFA11转换器
公称通径	2.5~2600mm （0.1~104in.） [取决于模具类型]	2.5~400mm （0.1~16in.） [取决于模具类型]	适用管径2.5~400mm （0.1~16in.）	适用管径2.5~2600mm （0.1~104in.）
用途	普通型，防爆型，卫生型，潜水型	普通型，防爆型，卫生型	普通型，防爆型	普通型
流体温度	-40～160℃ （-40~320℉）（卫生型 -10~160℃ （14~320℉））	- 40～130℃ （-40~266℉）（卫生型 -10~130℃ （14~266℉））	-	-
环境温度	-40~60℃ （-40~140℉） [取决于仪表型号]
精度	0.35% of rate （可选 0.2% of rate）
流体电导率	1µS/cm以上（取决于管径和流体条件）
衬里	特氟龙PFA/陶瓷/聚氨酯橡胶/ EPDM橡胶/天然软质橡胶 [取决于仪表型号]		-	-
过程连接	Wafer，法兰，卫生型过程连接（Clamp[Tri-clamp，DIN，ISO]，Union thread[DIN，ISO SMS]，Butt-weld），等		-	-
信号电缆长度	-	-	100m （330ft）	200m （660ft）
显示器	-	多行背光LCD（全点阵）
自诊断	电极污染诊断，空管，线圈断线诊断等
报警信息	显示报警信息和相应对策（英语、德语、法语、意大利语、西班牙语、日语）
励磁方式	双频励磁: 管径 2.5~400mm，脉冲直流励磁: 管径 500~2600mm，增强的双频励磁（可选）: 管径 25~200mm
防爆型	ATEX，FM，CSA，IECEx，TIIS			-
选配件	可更换式电极，可旋转接线盒（转换器），衬里表面镜面处理（PFA/陶瓷），特殊密封垫圈等

AXF系列电磁流量计选型表：

AXF050G												普通型电磁流量计DN50mm （2.0in）
转换器输出信号和通讯	-D											输出4-20MA DC的一体型/BRAIN通讯
	-E											输出4-20MA DC的一体型/HART通讯
	-F											FF总线
	-N											与AXFA11G配套使用的分离型传感器
	-P											与AXFA14G配套使用的分离型传感器
电源		1										100V-240V AC或者100-120V DC
		2										24V AC/DC
		N										分离型传感器
衬里			A									碳氟PFA
			C									陶瓷
			U									聚氨脂
			D									自然软橡胶
			G									EPDM橡胶
电极材料				E								铂-氧化铝金属陶瓷
				L								JIS SUS316L
				P								铂铱
				H								哈氏合金C276或相当
				T								钽
				V								钛
				W								碳化钨
电极结构					1							非替换式
接地环和接地电极材料						N						无
						S						JIS SUS316
						L						JIS SUS316L
						P						铂铱
						H						哈氏合金C276或相当
						T						钽
						V						钛
管道连接							-AA1					ANSI Class 150夹持型
							-AA2					ANSI Class 300夹持型
							-AD4					DIN PN40夹持型
							-AJ1					JIS10K夹持型
							-AJ2					JIS20K夹持型
							-BA1					ANSI Class 150法兰型（不锈钢）
							-BA2					ANSI Class 300法兰型（不锈钢）
							-BD4					DIN PN40法兰型（不锈钢）
							-BJ1					JIS10K法兰型（不锈钢）
							-BJ2					JIS20K法兰型（不锈钢）
							-CA1					ANSI Class 150法兰型（碳钢）
							-CA2					ANSI Class 300法兰型（碳钢）
							-CD4					DIN PN40法兰型（碳钢）
							-CJ1					JIS10K法兰型（碳钢）
							-CJ2					JIS20K法兰型（碳钢）
面间长度								1				标准
								2				与早期（ADMAG或ADMAG AE）流量计
电缆口									-0			JIS G1/2内螺纹
									-2			ANSI 1/2NPT内螺纹
									-4			ISO M20*1.5内螺纹
显示器										1		带显示器一体型流量计（水平）
										2		带显示器一体型流量计（垂直）
										N		无显示器一体型流量计/分离型传感器
标定											B/CH	标准
											C/CH	高级

AXF分离型高性能转换器选型：

AXFA11G						AXFA11高性能电磁流量转换器
信号输出和通讯	-D					4-20MA DC，BRAIN通讯
	-E					4-20MA DC，HART通讯
电源		1				100V-240V AC或者100-120V DC
		2				24V DC，当选用此项时必须同时选/A
电缆口			-0			JIS G1/2内螺纹
			-2			ANSI 1/2NPT内螺纹
			-4			ISO M20*1.5内螺纹
显示器				1/CH		带显示器（水平）
避雷器					/A	电源端子内置避雷器
DC除噪电路					/ELC	内置DC除噪电路，适用于15mm（0.5in）和更大尺寸
防水密封接头					/EG	防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口
带接头的防水密封接头					/EU	带接头防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口
不锈钢安装托架					/SB	提供不锈钢安装托架代替标准碳钢托架
不锈钢位号					/SCT	提供悬挂不锈钢位号
环氧树脂涂层					/X1	采用环氧树脂而不是标准聚氨脂包层，颜色与标准类型相同，
高强防腐涂层					/X2	如标准包层一样的三层包层（一层聚氨酯层和两层环氧树脂脂层）颜色与标准类型相同，防盐/碱//酸性环境

AXF分离型普通型转换器选型：

AXFA14G						AXFA14普通型电磁流量转换器
信号输出和通讯	-D					4-20MA DC，BRAIN通讯
	-E					4-20MA DC，HART通讯
	-F					FF总线
电源		1				100V-240V AC或者100-120V DC
		2				24V DC/AC
电缆口			-0			JIS G1/2内螺纹
			-2			ANSI 1/2NPT内螺纹
			-4			ISO M20*1.5内螺纹
显示器				1		带显示器（水平）
				2		带显示器（垂直）
				N		无显示器
产地					/CH	中国
避雷器					/A	电源端子内置避雷器
DC除噪电路					/ELC	内置DC除噪电路，适用于15mm（0.5in）和更大尺寸
防水密封接头					/EG	防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口
带接头的防水密封接头					/EU	带接头防水密封接头附属于电缆口中，仅适用于JIS G1/2电缆口
不锈钢安装托架					/SB	提供不锈钢安装托架代替标准碳钢托架
不锈钢位号					/SCT	提供悬挂不锈钢位号
环氧树脂涂层					/X1	采用环氧树脂而不是标准聚氨脂包层，颜色与标准类型相同，
高强防腐涂层					/X2	如标准包层一样的三层包层（一层聚氨酯层和两层环氧树脂脂层）颜色与标准类型相同，防盐/碱//酸性环境

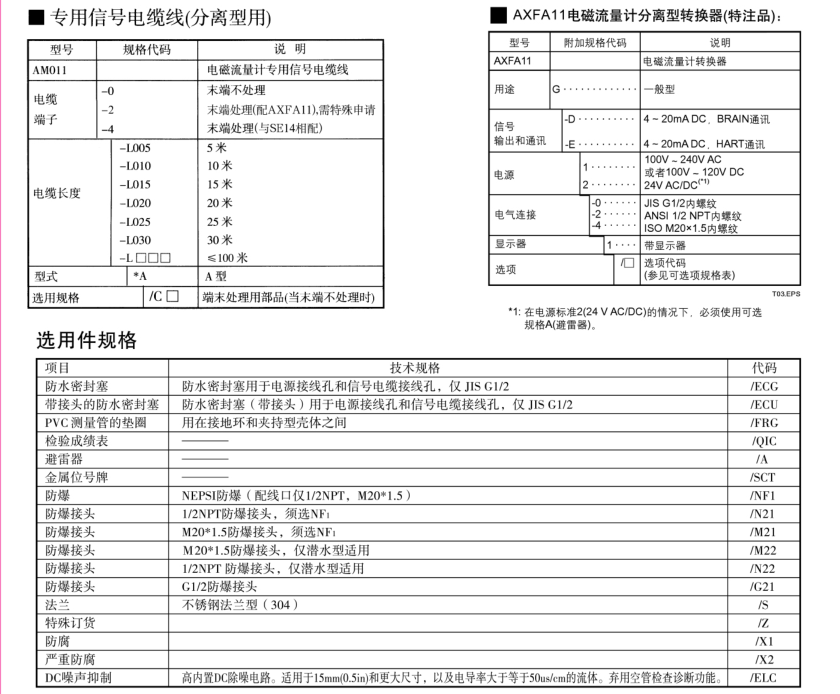

AXF分离型流量计电缆选型：

AXFC				AXF分离型流量计电缆
端子	-0			端子末处理
	-4			用于AXFA11/14的端子
电缆长度		-L005		5m
		-L010		10m
		-L015		15m
		-L020		20m
		-L025		25m
		-L030		30m
产地			/CH	中国
选用			/C1	配有成套端子部件

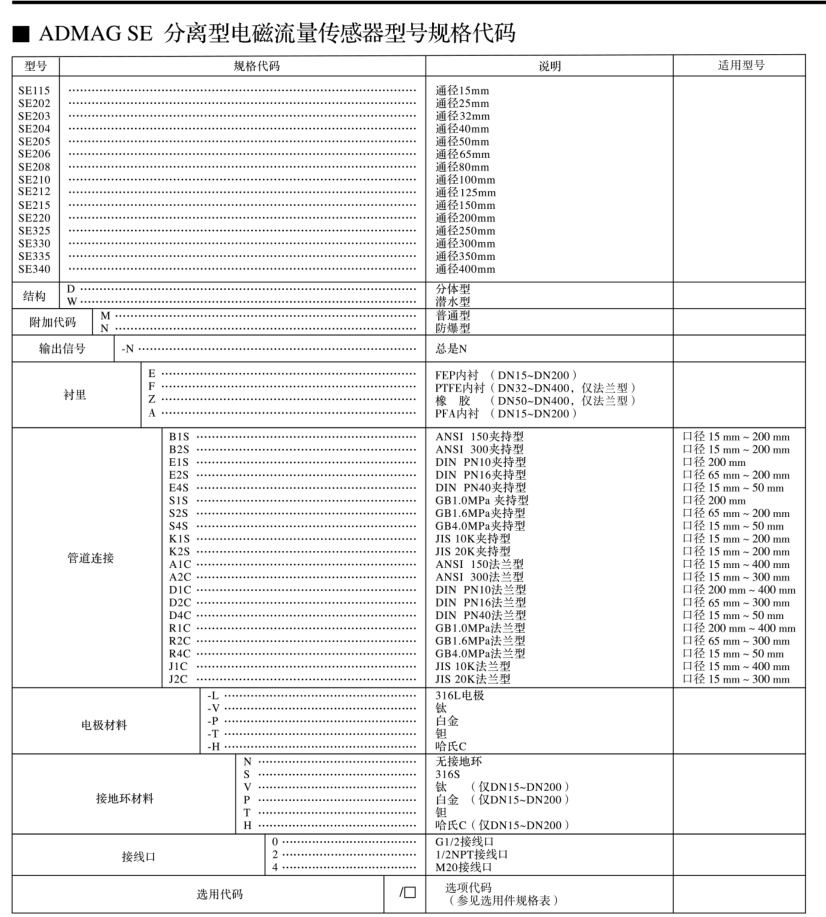

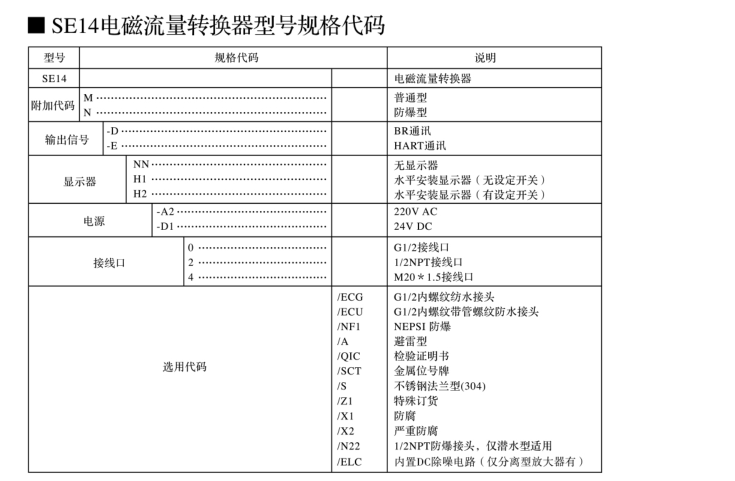

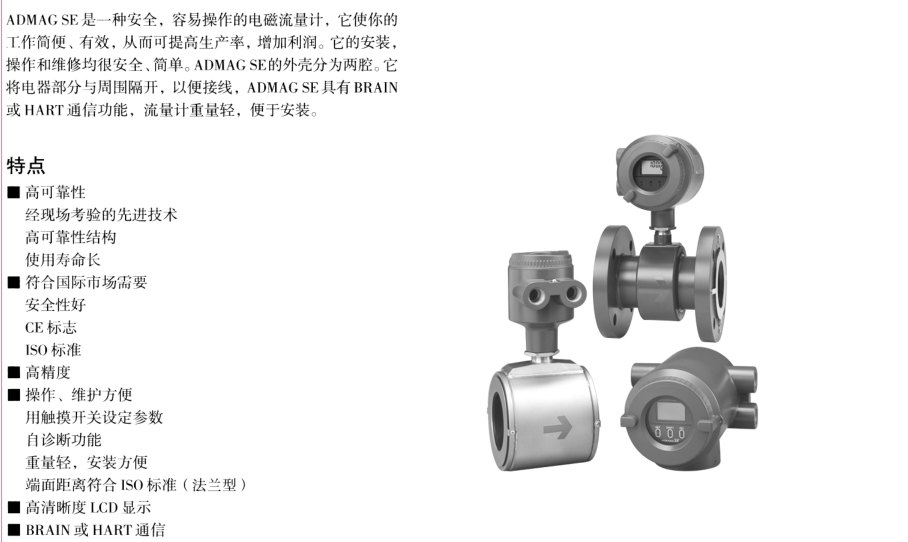

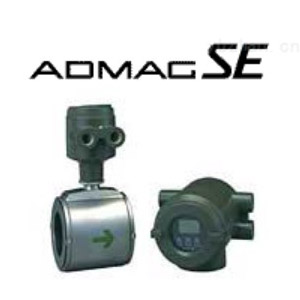

SE系列电磁流量计是横河公司新开发的一种电磁流量计，它整体结构更加小巧，价格便宜，但其精确度高，使用和维护方便，ADMAG SE系列电磁流量计外壳分为两腔，它将电器部分与周围隔开，以便于接线。并且可带 BRAIN 或 HART通信。

SE系列电磁流量计：1.3.9.1728.9167连接您我的桥梁24小时为您提供技术服务！

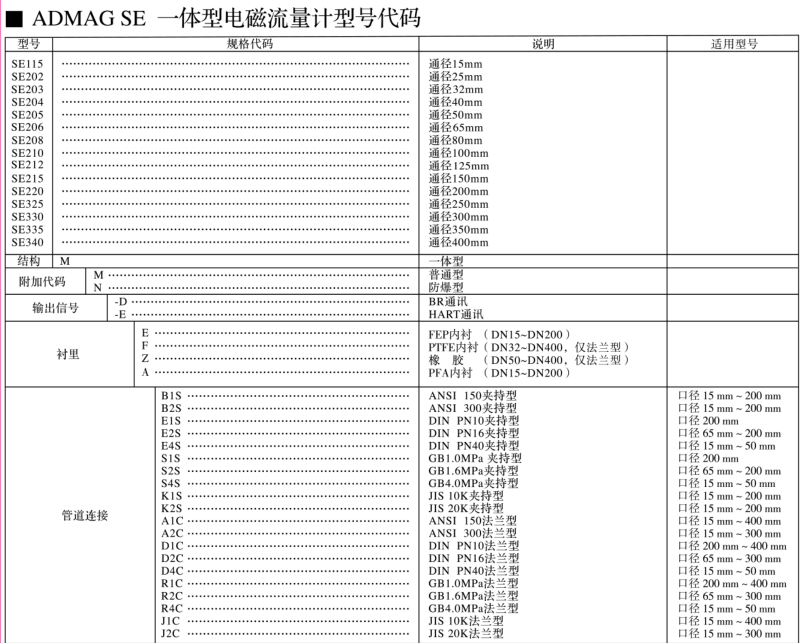

SE系列电磁流量计常用型号：

SE115MM-DES4S-TT0-A2H2 SE115MM-DES4S-LS0-A2H2

SE202MM-DES4S-TT0-A2H2 SE202MM-DES4S-LS0-A2H2

SE210MM-DES4S-TT0-A2H2 SE210MM-DES4S-LS0-A2H2

SE208MM-DES4S-TT0-A2H2 SE208MM-DES4S-LS0-A2H2

SE215MM-DES4S-TT0-A2H2 SE215MM-DES4S-LS0-A2H2

SE203MM-DES4S-TT0-A2H2 SE203MM-DES4S-LS0-A2H2

SE204MM-DES4S-TT0-A2H2 SE204MM-DES4S-LS0-A2H2

SE205MM-DES4S-TT0-A2H2 SE205MM-DES4S-LS0-A2H2

SE206MM-DES4S-TT0-A2H2 SE206MM-DES4S-LS0-A2H2

SE220MM-DES4S-TT0-A2H2 SE220MM-DES4S-LS0-A2H2

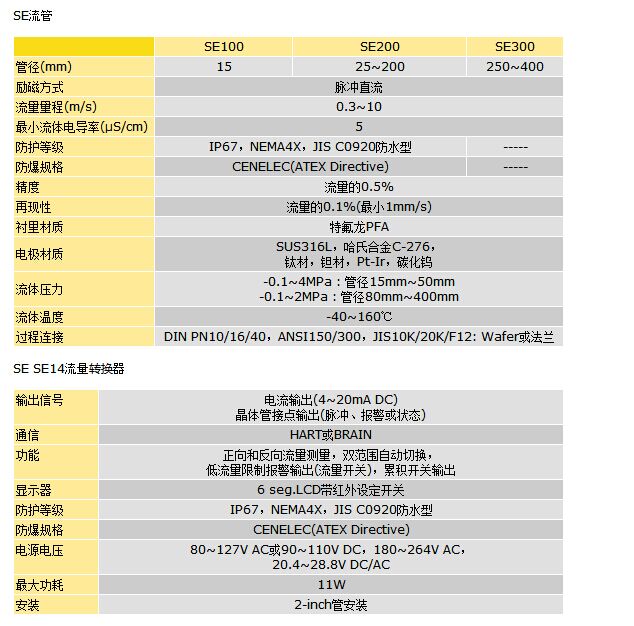

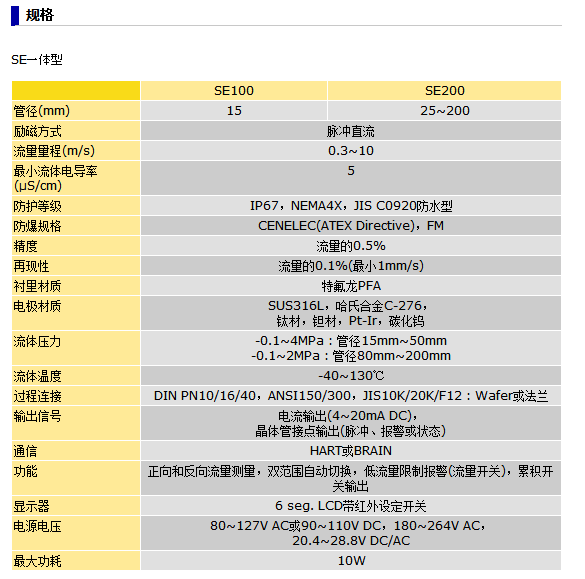

SE系列电磁流量计基本技术规格
通径: 15，25，40，50，80，100，150，200 mm
励磁方式: 脉冲 DC 励磁
衬里: PFA 或 FEP
电导率:  5 μs / cm
流速范围: 0 ~ 10 m / s
精确度: 指示值的 ±0.5 %
重复性: 指示值 0.2 %
介质温度: - 10 ~ + 130 ℃
环境温度: - 20 ~ + 60 ℃
电源电压: 220 VAC
流体压力: - 0.1 ~ 4.0 Mpa
输出信号: 模拟 4 ~ 20 mA 、脉冲、报警
通信: ( 可选择 ) BRAIN 通信
功耗: 10 W ( 包括传感器和转换器 )
可提供一般型和隔爆型
日本横河硝酸流量计基本性能指标
精确度: ±0.5 %
功耗:  10 W ( 包括传感器和转换器 )
绝缘电阻: 在 500 V DC 时，电源与接地端之间的绝缘电阻为 100 MΩ .
在 500 V DC 时，电源与各输出端之间的绝缘电阻为 100 MΩ .
绝缘强度: 1500 V AC ( 电源与接地端之间耐 1 分钟 )
安全所需的标准: IEC 1010 , EN61010 .

详细介绍：

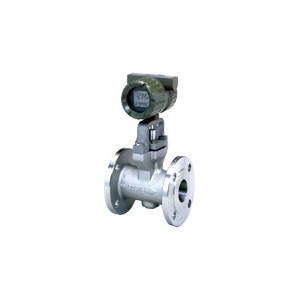

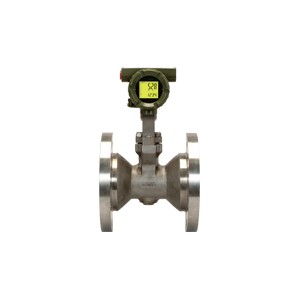

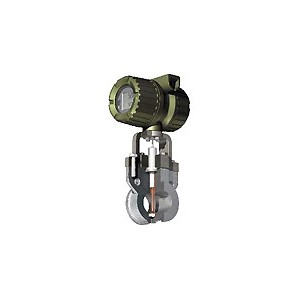

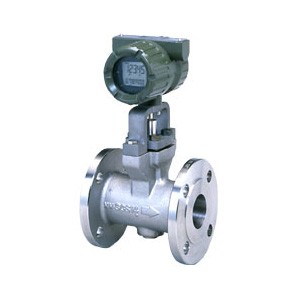

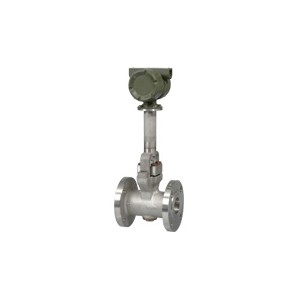

世界上首个两线制多变量型涡街流量计(带嵌入式温度传感器)，可以直接输出饱和蒸汽的质量流量。

产品信息

digitalYEWFLO涡街流量计是经过现场检验的传感器和本体组件(已安装在全世界260，000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的独特数字电子元件有机结合的产物。digitalYEWFLO即使在恶劣的工况条件下也可提供高精度和高稳定性。结合其高可靠性和鲁棒设计，它可以提高设备的效率从而降低运行成本。

		digitalYEWFLO涡街流量计宣传样本(英文)

		digitalYEWFLO涡街流量计一般规格书(英文)

		digitalYEWFLO涡街流量计使用说明书(英文)

		digitalYEWFLO涡街流量计外形图(英文)

		digitalYEWFLO选型程序 (需要登录Partner Portal网站。)

		涡街流量计Q&A (FAQ)

特性: digitalYEWFLO多变量型涡街流量计

多变量型: 选项代码/MV
-	电阻温度传感器嵌入涡街发生体内
-	用户可选择流量、温度、累计值和其他显示
-	使用温度读数和蒸汽表数据计算质量流量
-	能够独自输出质量流量

饱和蒸汽测量机制


<如何通过温度测量值计算蒸汽密度？> 蒸汽表是由ASME等认证机构认可的蒸汽温度、压力和密度等数据。饱和蒸汽曲线显示了各个压力/温度条件下的蒸汽饱和点。digitalYEWFLO转换器使用蒸汽表的密度数据计算质量流量。采用SSP(Spectral Signal Processing，频谱信号处理)系统，digitalYEWFLO在温度波动情况下也可实现精确测量。 - 过热蒸汽的情况下，压力值一定，再根据过热温度值计算密度。

采用积算功能，一定期间内的能量消耗数据保存在内存中，可以为采取节能措施提供材料。

规格: digitalYEWFLO多变量型涡街流量计

		标准型	缩径型	多变量型
型号		DY涡街流量计(一体型，分体型) DYA型涡街流量转换器(分体型) (高温型选项: /HT，低温型选项: /LT)	选项代码: /R1, /R2 小一个尺寸: /R1 小两个尺寸: /R2 (高温型选项: /HT)	选项代码:/MV
测量流体		液体、气体、蒸汽(避免多相流和粘性流体)
公称通径	夹持型	15～100 mm	N/A	25～100 mm
	法兰型	15～400 mm	R1: 25～200 mm (检测器: 15～150 mm) R2: 40～200 mm (检测器: 15～100 mm)	25～200 mm (特殊订货: 250～400 mm)
精度	液体	读数的±0.75% (取决于雷诺数)	读数的±1.0% (取决于雷诺数)	读数的±0.75% (取决于雷诺数)
	气体蒸汽	读数的±1.0% (取决于流速)
输出信号		双重输出(可同时获得模拟和脉冲输出) 通信: HART 5/HART 7, BRAIN, FOUNDATION^™现场总线
工艺温度		-29～250°C -29～450°C (/HT) -196～100°C (/LT)	-29～250°C -29～450°C (/HT)	-29～250°C -29～400°C (/HT)
工艺压力		-0.1MPa (-1kg/cm²)～法兰额定值
环境温度		-29～85°C (取决于型号)
环境湿度		5～100% RH (无凝结)
安装		法兰或夹持型 JIS 10/20/40K ANSI 150/300/600/900 (特殊订货: 1500) DIN PN 10/16/25/40/ 60/100/160	仅法兰型 JIS 10/20K ANSI 150/300	法兰或夹持型 JIS 10/20/40K ANSI 150/300/600/ 900 DIN PN 10/16/25/40
电气连接		JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
防爆类型		TIIS Ex d, FM Ex d/Ex ia, ATEX Ex d/Ex ia, CSA Ex d/Ex ia, IECEx Ex d, SAA Ex ia
材质		本体：不锈钢(特殊订货: 哈氏合金、碳钢) 涡街发生体: 双相不锈钢(可选: 不锈钢、哈氏合金) 垫片：具有特氟龙涂层的不锈钢(/HT:镀银) 转换器外壳、壳体和壳盖：铝合金(可选: 不锈钢)

标准型	多变量型	缩径型
型号	DY涡街流量计	选项代码: /MV	选项代码: /R1， /R2
测量流体	液体、气体、蒸汽（避免多相流和粘性流体）
公称通径	15mm ∼ 300mm （400mm: 特殊订货）	25mm ∼ 200mm	25mm ∼ 200mm
精度	液体: 读数的±1.0%（20000≤Re≤1000）液体: 读数的±0.75%（D×1000≤Re）		液体: 读数的±1.0% （20000≤Re≤1000）
	气体、蒸汽: 读数的±1.0%（流速小于35m/s）气体、蒸汽: 读数的±1.5%（流速35m/s～80m/s）
输出信号	双重输出（可同时获得模拟和晶体管接点输出信号）
流体温度范围	-29℃∼260℃（一般型） -196℃∼100℃（低温型: 选购） -29℃∼450℃（高温型: 选购）
工况压力范围	-0.1MPa （-1kg/cm²）~法兰额定值
环境温度	-29~85℃（一体型/无显示器） -29~80℃（一体型/带显示器） -29~85℃（分离型传感器） -40~85℃（分离型转换器/无显示器） -30~80℃（分离型转换器/带显示器）
环境湿度	5～100%RH（不结露）
安装	一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40
电气连接	JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
电气规格	JIS隔爆型，FM防爆型/本安型 ATEX （CENELEC隔爆型/本安型/IEC type n） CSA防爆型/本安型: 双密封 SAA隔爆型/本安型
材质	壳体: SCS14A铸造不锈钢（equivalent to SUS316，CF8M）涡街发生体: 双相不锈钢（可选: 防腐型）密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层转换器外壳: 铝合金
应用标准	符合EMC标准: EN61326-1 Class A，Table 2 （工业应用场合），EN61326-2-3 EN55011 Class A Group 1 压力仪表指示: 注明机身标识号0038 H模件

日本横河yokogawa涡街流量计选型：

DY□□□								（口径015-300mm）涡街流量计
输出信号	-D							4-20MA，脉冲，BRAIN通讯
	-E							4-20MA，脉冲，HART通讯
	-N							分离型传感器
壳体材质		A						SCS14A（JIS铸件，相当SUS316）
		B						CF8M（ANSI铸件，相当SUS316）
		X						其它（注1）
发生体材质			L					DCS1（相当SUS329JI）
			X					其它（注1）
管道连接 RF：凸法兰 RJ：环接型				AJ1				JIS 10K夹持型
				AJ2				JIS 20K夹持型
				AJ4				JIS 40K夹持型
				AA1				ANSI 150夹持型
				AA2				ANIS 300夹持型
				AD3				DIN PN25夹持型
				AD4				DIN PN40夹持型
				SS3				GB 2.5 MPA夹持型
				SS4				GB 4.0 MPA夹持型
				BJ1				JIS 10K法兰型（RF）
				BJ2				JIS 20K法兰型（RF）
				BJ4				JIS 40K法兰型（RF）
				BA1				ANSI 150法兰型（RF）
				BA2				ANSI 300法兰型（RF）
				BA4				ANSI 600法兰型（RJ）
				CA4				ANSI 600法兰型（RJ）
				CA5				ANSI 900法兰型（RJ）
				BD3				DIN PN25法兰型（RF）
				BD4				DIN PN40法兰型（RF）
				SR3				DIN PN25法兰型（RF）
				SR4				DIN PN40法兰型（RF）
				SR5				DIN PN63法兰型（RF）
				SR6				DIN PN100法兰型（RF）
电气接线口					-0			JIS G1/2内螺纹
					-2			ANSI 1/2NPT内螺纹
					-4			M20*1.5内螺纹
显示器						D		带显示器
						N		无显示器，分离型传感器
选用规格							/□□□	附加规格

如：DY050-DALBA1-2D

DY系列涡街流量计转换器：

DYA					涡街流量计转换器（分离型）
输出信号	-D				4-20MA，脉冲，BRAIN通讯
	-E				4-20MA，脉冲，HART通讯
电气接线口		0			JIS G1/2内螺纹
		2			ANSI 1/2NPT内螺纹
		4			M20*1.5内螺纹
显示器			D		带显示器
			N		无显示器，分离型传感器
选用规格				/□□□	附加规格
				/MV	温度补偿形

涡街流量计信号电缆；

DYC				涡街流量计信号电缆（分离型用）
端子	-0			末端不处理
	-1			末端处理
长度		-05		5米
		-10		10米
		-15		15米
		-20		20米
		-□□		可选25、30等等
选用规格			/C□	端末处理用部品（当末端不处理时）
			/MV	温度补偿形

标准型	多变量型	缩径型
型号	DY涡街流量计	选项代码: /MV	选项代码: /R1， /R2
测量流体	液体、气体、蒸汽（避免多相流和粘性流体）
公称通径	15mm ∼ 300mm （400mm: 特殊订货）	25mm ∼ 200mm	25mm ∼ 200mm
精度	液体: 读数的±1.0%（20000≤Re≤1000）液体: 读数的±0.75%（D×1000≤Re）		液体: 读数的±1.0% （20000≤Re≤1000）
	气体、蒸汽: 读数的±1.0%（流速小于35m/s）气体、蒸汽: 读数的±1.5%（流速35m/s～80m/s）
输出信号	双重输出（可同时获得模拟和晶体管接点输出信号）
流体温度范围	-29℃∼260℃（一般型） -196℃∼100℃（低温型: 选购） -29℃∼450℃（高温型: 选购）
工况压力范围	-0.1MPa （-1kg/cm²）~法兰额定值
环境温度	-29~85℃（一体型/无显示器） -29~80℃（一体型/带显示器） -29~85℃（分离型传感器） -40~85℃（分离型转换器/无显示器） -30~80℃（分离型转换器/带显示器）
环境湿度	5～100%RH（不结露）
安装	一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40
电气连接	JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
电气规格	JIS隔爆型，FM防爆型/本安型 ATEX （CENELEC隔爆型/本安型/IEC type n） CSA防爆型/本安型: 双密封 SAA隔爆型/本安型
材质	壳体: SCS14A铸造不锈钢（equivalent to SUS316，CF8M）涡街发生体: 双相不锈钢（可选: 防腐型）密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层转换器外壳: 铝合金
应用标准	符合EMC标准: EN61326-1 Class A，Table 2 （工业应用场合），EN61326-2-3 EN55011 Class A Group 1 压力仪表指示: 注明机身标识号0038 H模件

日本横河yokogawa涡街流量计选型：

DY□□□								（口径015-300mm）涡街流量计
输出信号	-D							4-20MA，脉冲，BRAIN通讯
	-E							4-20MA，脉冲，HART通讯
	-N							分离型传感器
壳体材质		A						SCS14A（JIS铸件，相当SUS316）
		B						CF8M（ANSI铸件，相当SUS316）
		X						其它（注1）
发生体材质			L					DCS1（相当SUS329JI）
			X					其它（注1）
管道连接 RF：凸法兰 RJ：环接型				AJ1				JIS 10K夹持型
				AJ2				JIS 20K夹持型
				AJ4				JIS 40K夹持型
				AA1				ANSI 150夹持型
				AA2				ANIS 300夹持型
				AD3				DIN PN25夹持型
				AD4				DIN PN40夹持型
				SS3				GB 2.5 MPA夹持型
				SS4				GB 4.0 MPA夹持型
				BJ1				JIS 10K法兰型（RF）
				BJ2				JIS 20K法兰型（RF）
				BJ4				JIS 40K法兰型（RF）
				BA1				ANSI 150法兰型（RF）
				BA2				ANSI 300法兰型（RF）
				BA4				ANSI 600法兰型（RJ）
				CA4				ANSI 600法兰型（RJ）
				CA5				ANSI 900法兰型（RJ）
				BD3				DIN PN25法兰型（RF）
				BD4				DIN PN40法兰型（RF）
				SR3				DIN PN25法兰型（RF）
				SR4				DIN PN40法兰型（RF）
				SR5				DIN PN63法兰型（RF）
				SR6				DIN PN100法兰型（RF）
电气接线口					-0			JIS G1/2内螺纹
					-2			ANSI 1/2NPT内螺纹
					-4			M20*1.5内螺纹
显示器						D		带显示器
						N		无显示器，分离型传感器
选用规格							/□□□	附加规格

如：DY050-DALBA1-2D

DY系列涡街流量计转换器：

DYA					涡街流量计转换器（分离型）
输出信号	-D				4-20MA，脉冲，BRAIN通讯
	-E				4-20MA，脉冲，HART通讯
电气接线口		0			JIS G1/2内螺纹
		2			ANSI 1/2NPT内螺纹
		4			M20*1.5内螺纹
显示器			D		带显示器
			N		无显示器，分离型传感器
选用规格				/□□□	附加规格
				/MV	温度补偿形

涡街流量计信号电缆；

DYC				涡街流量计信号电缆（分离型用）
端子	-0			末端不处理
	-1			末端处理
长度		-05		5米
		-10		10米
		-15		15米
		-20		20米
		-□□		可选25、30等等
选用规格			/C□	端末处理用部品（当末端不处理时）
			/MV	温度补偿形

标准型	多变量型	缩径型
型号	DY涡街流量计	选项代码: /MV	选项代码: /R1， /R2
测量流体	液体、气体、蒸汽（避免多相流和粘性流体）
公称通径	15mm ∼ 300mm （400mm: 特殊订货）	25mm ∼ 200mm	25mm ∼ 200mm
精度	液体: 读数的±1.0%（20000≤Re≤1000）液体: 读数的±0.75%（D×1000≤Re）		液体: 读数的±1.0% （20000≤Re≤1000）
	气体、蒸汽: 读数的±1.0%（流速小于35m/s）气体、蒸汽: 读数的±1.5%（流速35m/s～80m/s）
输出信号	双重输出（可同时获得模拟和晶体管接点输出信号）
流体温度范围	-29℃∼260℃（一般型） -196℃∼100℃（低温型: 选购） -29℃∼450℃（高温型: 选购）
工况压力范围	-0.1MPa （-1kg/cm²）~法兰额定值
环境温度	-29~85℃（一体型/无显示器） -29~80℃（一体型/带显示器） -29~85℃（分离型传感器） -40~85℃（分离型转换器/无显示器） -30~80℃（分离型转换器/带显示器）
环境湿度	5～100%RH（不结露）
安装	一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40
电气连接	JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
电气规格	JIS隔爆型，FM防爆型/本安型 ATEX （CENELEC隔爆型/本安型/IEC type n） CSA防爆型/本安型: 双密封 SAA隔爆型/本安型
材质	壳体: SCS14A铸造不锈钢（equivalent to SUS316，CF8M）涡街发生体: 双相不锈钢（可选: 防腐型）密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层转换器外壳: 铝合金
应用标准	符合EMC标准: EN61326-1 Class A，Table 2 （工业应用场合），EN61326-2-3 EN55011 Class A Group 1 压力仪表指示: 注明机身标识号0038 H模件

日本横河yokogawa涡街流量计选型：

DY□□□								（口径015-300mm）涡街流量计
输出信号	-D							4-20MA，脉冲，BRAIN通讯
	-E							4-20MA，脉冲，HART通讯
	-N							分离型传感器
壳体材质		A						SCS14A（JIS铸件，相当SUS316）
		B						CF8M（ANSI铸件，相当SUS316）
		X						其它（注1）
发生体材质			L					DCS1（相当SUS329JI）
			X					其它（注1）
管道连接 RF：凸法兰 RJ：环接型				AJ1				JIS 10K夹持型
				AJ2				JIS 20K夹持型
				AJ4				JIS 40K夹持型
				AA1				ANSI 150夹持型
				AA2				ANIS 300夹持型
				AD3				DIN PN25夹持型
				AD4				DIN PN40夹持型
				SS3				GB 2.5 MPA夹持型
				SS4				GB 4.0 MPA夹持型
				BJ1				JIS 10K法兰型（RF）
				BJ2				JIS 20K法兰型（RF）
				BJ4				JIS 40K法兰型（RF）
				BA1				ANSI 150法兰型（RF）
				BA2				ANSI 300法兰型（RF）
				BA4				ANSI 600法兰型（RJ）
				CA4				ANSI 600法兰型（RJ）
				CA5				ANSI 900法兰型（RJ）
				BD3				DIN PN25法兰型（RF）
				BD4				DIN PN40法兰型（RF）
				SR3				DIN PN25法兰型（RF）
				SR4				DIN PN40法兰型（RF）
				SR5				DIN PN63法兰型（RF）
				SR6				DIN PN100法兰型（RF）
电气接线口					-0			JIS G1/2内螺纹
					-2			ANSI 1/2NPT内螺纹
					-4			M20*1.5内螺纹
显示器						D		带显示器
						N		无显示器，分离型传感器
选用规格							/□□□	附加规格

如：DY050-DALBA1-2D

DY系列涡街流量计转换器：

DYA					涡街流量计转换器（分离型）
输出信号	-D				4-20MA，脉冲，BRAIN通讯
	-E				4-20MA，脉冲，HART通讯
电气接线口		0			JIS G1/2内螺纹
		2			ANSI 1/2NPT内螺纹
		4			M20*1.5内螺纹
显示器			D		带显示器
			N		无显示器，分离型传感器
选用规格				/□□□	附加规格
				/MV	温度补偿形

涡街流量计信号电缆；

DYC				涡街流量计信号电缆（分离型用）
端子	-0			末端不处理
	-1			末端处理
长度		-05		5米
		-10		10米
		-15		15米
		-20		20米
		-□□		可选25、30等等
选用规格			/C□	端末处理用部品（当末端不处理时）
			/MV	温度补偿形

标准型	多变量型	缩径型
型号	DY涡街流量计	选项代码: /MV	选项代码: /R1， /R2
测量流体	液体、气体、蒸汽（避免多相流和粘性流体）
公称通径	15mm ∼ 300mm （400mm: 特殊订货）	25mm ∼ 200mm	25mm ∼ 200mm
精度	液体: 读数的±1.0%（20000≤Re≤1000）液体: 读数的±0.75%（D×1000≤Re）		液体: 读数的±1.0% （20000≤Re≤1000）
	气体、蒸汽: 读数的±1.0%（流速小于35m/s）气体、蒸汽: 读数的±1.5%（流速35m/s～80m/s）
输出信号	双重输出（可同时获得模拟和晶体管接点输出信号）
流体温度范围	-29℃∼260℃（一般型） -196℃∼100℃（低温型: 选购） -29℃∼450℃（高温型: 选购）
工况压力范围	-0.1MPa （-1kg/cm²）~法兰额定值
环境温度	-29~85℃（一体型/无显示器） -29~80℃（一体型/带显示器） -29~85℃（分离型传感器） -40~85℃（分离型转换器/无显示器） -30~80℃（分离型转换器/带显示器）
环境湿度	5～100%RH（不结露）
安装	一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40
电气连接	JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，ISO M20×1.5内螺纹
电气规格	JIS隔爆型，FM防爆型/本安型 ATEX （CENELEC隔爆型/本安型/IEC type n） CSA防爆型/本安型: 双密封 SAA隔爆型/本安型
材质	壳体: SCS14A铸造不锈钢（equivalent to SUS316，CF8M）涡街发生体: 双相不锈钢（可选: 防腐型）密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层转换器外壳: 铝合金
应用标准	符合EMC标准: EN61326-1 Class A，Table 2 （工业应用场合），EN61326-2-3 EN55011 Class A Group 1 压力仪表指示: 注明机身标识号0038 H模件

日本横河yokogawa涡街流量计选型：

DY□□□								（口径015-300mm）涡街流量计
输出信号	-D							4-20MA，脉冲，BRAIN通讯
	-E							4-20MA，脉冲，HART通讯
	-N							分离型传感器
壳体材质		A						SCS14A（JIS铸件，相当SUS316）
		B						CF8M（ANSI铸件，相当SUS316）
		X						其它（注1）
发生体材质			L					DCS1（相当SUS329JI）
			X					其它（注1）
管道连接 RF：凸法兰 RJ：环接型				AJ1				JIS 10K夹持型
				AJ2				JIS 20K夹持型
				AJ4				JIS 40K夹持型
				AA1				ANSI 150夹持型
				AA2				ANIS 300夹持型
				AD3				DIN PN25夹持型
				AD4				DIN PN40夹持型
				SS3				GB 2.5 MPA夹持型
				SS4				GB 4.0 MPA夹持型
				BJ1				JIS 10K法兰型（RF）
				BJ2				JIS 20K法兰型（RF）
				BJ4				JIS 40K法兰型（RF）
				BA1				ANSI 150法兰型（RF）
				BA2				ANSI 300法兰型（RF）
				BA4				ANSI 600法兰型（RJ）
				CA4				ANSI 600法兰型（RJ）
				CA5				ANSI 900法兰型（RJ）
				BD3				DIN PN25法兰型（RF）
				BD4				DIN PN40法兰型（RF）
				SR3				DIN PN25法兰型（RF）
				SR4				DIN PN40法兰型（RF）
				SR5				DIN PN63法兰型（RF）
				SR6				DIN PN100法兰型（RF）
电气接线口					-0			JIS G1/2内螺纹
					-2			ANSI 1/2NPT内螺纹
					-4			M20*1.5内螺纹
显示器						D		带显示器
						N		无显示器，分离型传感器
选用规格							/□□□	附加规格

如：DY050-DALBA1-2D

DY系列涡街流量计转换器：

DYA					涡街流量计转换器（分离型）
输出信号	-D				4-20MA，脉冲，BRAIN通讯
	-E				4-20MA，脉冲，HART通讯
电气接线口		0			JIS G1/2内螺纹
		2			ANSI 1/2NPT内螺纹
		4			M20*1.5内螺纹
显示器			D		带显示器
			N		无显示器，分离型传感器
选用规格				/□□□	附加规格
				/MV	温度补偿形

涡街流量计信号电缆；

DYC				涡街流量计信号电缆（分离型用）
端子	-0			末端不处理
	-1			末端处理
长度		-05		5米
		-10		10米
		-15		15米
		-20		20米
		-□□		可选25、30等等
选用规格			/C□	端末处理用部品（当末端不处理时）
			/MV	温度补偿形

特性

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

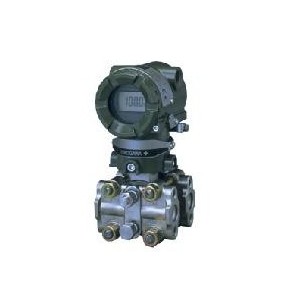

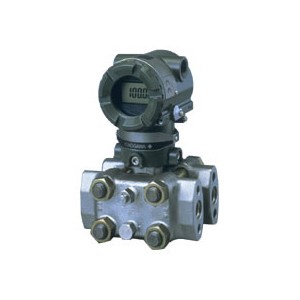

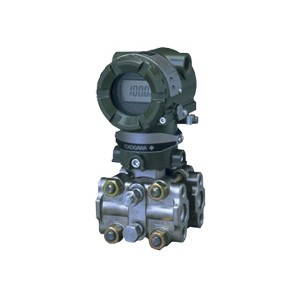

		EJA110A差压变送器
		L膜盒	M膜盒	H膜盒	V膜盒
测量范围		-10~10kPa (-40~40inH2O)	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)	-0.5~14MPa (-70~2000psi)
测量量程		0.5~10kPa (2~40inH2O)	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)	0.14~14MPa (20~2000psi)
精度		±0.075%	±0.065%	±0.065%	±0.065%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC， FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		-40~120℃ (-40~248℉) (普通型)
最大工作压力		16MPa(2300psi) L膜盒(特殊材料)3.5MPa(500psi)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L(膜片: 哈氏合金C-276)，哈氏合金C-276，钽材，蒙乃尔
	容室法兰	SUS316，哈氏合金C-276，蒙乃尔
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA110A-DMS5A-92NN

第1项：输出信号	-D	4-20mA DC/BRAIN协议数字通讯
	-E	4-20mA DC/HART协议数字通讯
	-F	FF现场总线通讯
第2项：测量范围（膜盒）	L	0.5-10KPa
	M	1-100KPa
	H	5-500KPa
	V	0.14-14MPa
第3项：接液件材质	S	JIS SCS14A JIS SUS316L JIS SUS316
	H	JIS SCS14A 哈氏合金C-276 JIS SUS316
	M	JIS SCS14A 蒙乃尔 JIS SUS316
	T	JIS SCS14A 钽 JIS SUS316
	A	哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
	D	哈氏合金C-276 钽哈氏合金C-276
	B	蒙乃尔蒙乃尔蒙乃尔
第4项：过程接口	0	无过程接头（Rc1/4内螺纹在容室法兰上）
	1	Rc1/4内螺纹过程接头
	2	Rc1/2内螺纹过程接头
	3	1/4NPT内螺纹过程接头
	4	1/2NPT内螺纹过程接头
	5	无过程接头（1/4NPT内螺纹在容室法兰上）
第5项：螺栓和螺母材质	A	JIS SCM435 3.5MPa
	B	JIS SUS630 14MPa
	C	JIS SUH660 3.5MPa
第6项：安装方式	-2	垂直配管连接，右边高压，上部安装过程接头
	-3	垂直配管连接，右边高压，下部安装过程接头
	-6	垂直配管连接，左边高压，上部安装过程接头
	-7	垂直配管连接，左边高压，下部安装过程接头
	-8	水平配管连接，右边高压
	-9	水平配管连接，左边高压
第7项：电气接口	0	G1/2内螺纹，一个电气接口
	2	1/2NPT内螺纹，二个电气接口，无盲塞
	3	Pg13.5内螺纹，二个电气接口，无盲塞
	4	M20内螺纹，二个电气接口，无盲塞
	5	G1/2内螺纹，二个电气接口，一个盲塞
	7	1/2NPT内螺纹，二个电气接口，一个盲塞
	8	Pg13.5内螺纹，二个电气接口，一个盲塞
	9	M20内螺纹，二个电气接口，一个盲塞
第8项：内藏显示表	D	数字显示表
	E	数字显示表带测量范围设置钮
	N	无
第9项：安装托架	A	JIS SECC 2”管安装（平托形）
	B	JIS SSUS304 2”管安装（平托形）
	C	JIS SECC 2”管安装（L形）
	D	JIS SSUS304 2”管安装（L形）
	N	无

三、附加功能(不指定)

第1项：
隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：
隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：
涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：
避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：
禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃

第6项：
校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：
长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：
快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒）

第10项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第11项：
CPU异常时输出设定为低

不指定
C1	低侧：≤-5%（3.2mA DC)

第12项：
NAMUK NE43

不指定
C2	[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第13项：
不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第14项：
镀金膜片

不指定
A1	密封膜片镀金

第15项：
组态

不指定
R1	用户组态软件

第16项：
容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造

第17项：
不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第18项：
配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第19项：
压力测试漏压测试证明

不指定
T01	L膜盒测试压力：3.5MPa 测试流体：氮气滞留时间10分钟
T12	M、H膜盒测试压力：14MPa 测试流体：氮气滞留时间10分钟

微差压变送器详细资料：

特性

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA120A微差压变送器
		E膜盒
测量范围		-1~1kPa(-4~4inH2O)
测量量程		0.1~1kPa(0.4~4inH2O)
精度		±0.2%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-25~80℃(-13~176℉)
过程温度		-25~80℃(-13~176℉)
最大工作压力		50kPa (7.25psi)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L(膜片: 哈氏合金C-276)
	容室法兰	SUS316
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA120A-DES5A-92NN

第1项：输出信号

-D	4-20mA DC/带数字通讯（BRAIN协议）
-E	4-20mA DC/带数字通讯（HART协议）
-F	FF现场总线通讯

第2项：测量量程（膜盒）

E	0.1-1KPa

第3项：接液件材质

S	JIS SCS14A JIS SUS316L JIS SUS316

第4项：过程接口

0	无过程接头（Rc1/4内螺纹在容室法兰上）
1	Rc1/4内螺纹过程接头
2	Rc1/2内螺纹过程接头
3	1/4NPT内螺纹过程接头
4	1/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A	JIS SCM435 50KPa
B	JIS SUS630 50KPa
C	JIS SUH660 50KPa

第6项：安装方式

-2	垂直配管连接，右边高压，上部安装过程接头
-3	垂直配管连接，右边高压，下部安装过程接头
-6	垂直配管连接，左边高压，上部安装过程接头
-7	垂直配管连接，左边高压，下部安装过程接头
-8	水平配管连接，右边高压
-9	水平配管连接，左边高压

第7项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第8项：内藏显示表

D	数字显示表
E	数字显示表带测量范围设置钮
N	无

第9项：安装托架

A	JIS SECC 2”管安装（平托形）
B	JIS SSUS304 2”管安装（平托形）
C	JIS SECC 2”管安装（L形）
D	JIS SSUS304 2”管安装（L形）
N	无

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒）

第10项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第11项:CPU异常时输出设定为低侧或NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mA DC)
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第12项：高精度

不指定
HAC	精度：±0.1%

第13项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第14项：镀金膜片

不指定
A1	密封膜片镀金

第15项：组态

不指定
R1	用户组态软件

第16项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造

第17项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第18项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第19项：压力测试漏压测试证明

不指定
T04	E膜盒测试压力：50KPa 测试流体：氮气滞留时间10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA130A高静压差压变送器
		M膜盒	H膜盒
测量范围		-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)
测量量程		1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)
精度		±0.065%	±0.065%
防护等级		IP67，NEMA 4X,和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		-40~120℃ (-40~248℉) (普通型)
最大工作压力		32MPa (4500psi)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L (膜片: 哈氏合金C-276)
	容室法兰	SUS316
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA130A-DMS5A-92NN

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线通讯

第2项：测量量程（膜盒）

M	1-100KPa
H	5-500KPa

第3项：接液部分材质

S	SUS316 SUS316L SUS316

第4项：过程接口

0	无过程接头（Rc1/4内螺纹在容室法兰上）
1	Rc1/4内螺纹过程接头
2	Rc1/2内螺纹过程接头
3	1/4NPT内螺纹过程接头
4	1/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A	JIS SCM435 32MPa
B	JIS SUS630 32MPa
C	JIS SUH660 32MPa

第6项：安装方式

-2	垂直配管连接，右边高压，上部安装过程接头
-3	垂直配管连接，右边高压，下部安装过程接头
-6	垂直配管连接，左边高压，上部安装过程接头
-7	垂直配管连接，左边高压，下部安装过程接头
-8	水平配管连接，右边高压
-9	水平配管连接，左边高压

第7项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第8项：内藏显示表

D	数字显示表
E	带测量范围设定按钮的数字显示表
N	无

第9项：安装托架

A	JIS SECC 平托架
B	JIS SUS304 平托架
C	JIS SECC L型托架
D	JIS SUS304 L型托架
N	无

三、附加功能

第1项：隔爆型/本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项:禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒）

第10项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第11项：CPU异常时输出设定为低

不指定
C1	低侧：≤-5%（3.2mA DC)

第12项：NAMUK NE43

不指定
C2	[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第13项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第14项：镀金膜片

不指定
A1	密封膜片镀金

第15项：组态

不指定
R1	用户组态软件

第16项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造

第17项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第18项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第19项：压力测试漏压测试证明

不指定
T09	M、H膜盒测试压力：32MPa 测试流体：氮气滞留时间10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA440A压力变送器
		C膜盒	D膜盒
测量范围		-0.1~32MPa (-15~4500psi)	-0.1~50MPa (-15~7200psi)
测量量程		5~32MPa (720~4500psi)	5~50MPa (720~7200psi)
精度		±0.12%	±0.12%
防护等级		IP67，NEMA 4X,和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℃) (普通型) -30~80℃ (-22~176℃) (内藏指示器)
过程温度		-40~120℃ (-40~248℃) (普通型)
最大过压		48MPa (6750psig)	60MPa (8500psig)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L (膜片: 哈氏合金C-276)
	容室法兰	SUS316
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA440A-DCS5A-92NN

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线

第2项：测量量程（膜盒）

C	5-32MPa {50-320kgf/cm2}
D	5-50MPa {50-500kgf/cm2}

第3项：接液件材质

S	JIS SCS14A JIS SUS316L JIS SUS316

第4项：过程接口

0	不带过程接头（容室法兰上Rc1/4内螺纹)
1	带Rc1/4内螺纹法兰
2	带Rc1/2内螺纹法兰
3	带1/4NPT内螺纹的过程接头
4	带1/2NPT内螺纹的过程接头
5	无过程接头（容室法兰上1/4NPT内螺纹)

第5项：螺栓和螺母材质

A	JIS SCM435 32MPa 50MPa
B	JIS SUS630 32MPa 50MPa
C	JIS SUH660 32MPa 50MPa

第6项：安装方式

-2	垂直安装，右面高压，过程接头在上
-3	垂直安装，右面高压，过程接头在下
-6	垂直安装，左面高压，过程接头在上
-7	垂直安装，左面高压，过程接头在下
-8	水平安装，右面高压
-9	水平安装，左面高压

第7项：电气接口

0	G1/2内螺纹一个电气接口
2	1/2NPT内螺纹二个电气接口，无盲塞
3	Pg13.5内螺纹二个电气接口，无盲塞
4	M20内螺纹二个电气接口，无盲塞
5	G1/2内螺纹二个电气接口，盲塞一个
7	1/2NPT内螺纹二个电气接口，盲塞一个
8	Pg13.5内螺纹二个电气接口，盲塞一个
9	M20内螺纹二个电气接口，盲塞一个

第8项：显示表

D	数字式显示表
E	带测定范围设定钮的数字式显示表
N	无显示表

第9项：安装托架

A	SECC 平托架
B	SUS304 平托架
C	SECC L型托架
D	SUS304 L型托架
N	无安装支架

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树烤漆

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒冲罐氟油，使用温度：-20℃～80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2）

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：NAMUK NE43 (1)

不指定
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第10项：NAMUK NE43 (2)

不指定
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下

第11项：CPU异常时输出设定为低侧

不指定
C1	低侧：≤-5%（3.2mA DC)

第12项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3秒

第14项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第15项：组态

不指定
R1	用户组态软件

第16项：镀金膜片

不指定
A1	密封膜片镀金

第17项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造认证

第18项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第19项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第20项：压力测试漏压测试证明

不指定
T09	C膜盒测试压力：32MPa 测试流体：氮气滞留时间10分钟
T08	D膜盒测试压力：50MPa 测试流体：氮气滞留时间10分钟

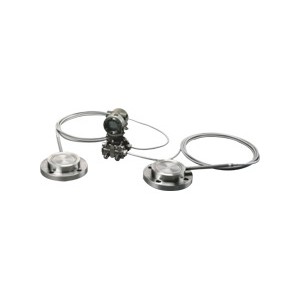

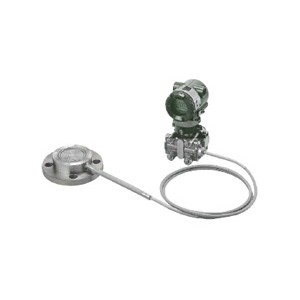

隔膜密封式压力变送器
EJA438W/EJA438N A膜盒	EJA438W B膜盒	EJA438N B膜盒
测量范围	-0.1~3MPa (-15~430psi)	-0.1~14MPa (-15~2000psi)	-0.1~7MPa (-15~1000psi)
测量量程	0.06~3MPa (8.6~430psi)	0.46~14MPa (66~2000psi)	0.46~7MPa (66~1000psi)
精度	±0.2%	±0.2%	±0.2%
防护等级	IP67，NEMA 4X，和JIS C0920防浸型
防爆规格	FM，CENECEC ATEX，CSA，TIIS，IECEx
输出信号	4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源	BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度	-40~60℃ (-40~140℉) (普通型) -30~60℃ (-22~140℉) (内藏指示器) 环境温度必须在填充液工作温度范围内。
过程温度	-50~300℃ (-58~572℉) 环境温度必须在填充液工作温度范围内。
最大工作压力	最大测量值工作压力必须在法兰额定压力范围内。
安装	变送器: 2-inch管安装隔膜密封: 法兰安装
法兰尺寸	平法兰型: 3-inch (80mm)，2-inch (50mm) 凸法兰型: 4-inch (100mm)，3-inch (80mm)
膜片材质	SUS316L，哈氏合金C-276，钽材，钛材
法兰材质	S25C，SUS304，SUS316
外壳	铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA438W-DASJ1AA-AA01-92NN　

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线通讯

第2项：测量量程（膜盒）

A	0.06-3MPa(0.6-30kgf/cm2)
B	0.46-14MPa(4.6-140kgf/cm2)

第3项：接液件材质

S	[隔膜]JIS SUS316L [其它]JIS SUS316
H	[隔膜]哈氏合金C-276 [其它]哈氏合金
T	[隔膜]钽 [其它]钽
U	[隔膜]钛 [其它]钛

第4项：法兰规格

J1	JIS 10K
J2	JIS 20K
J4	JIS 40K
J6	JIS 63K
A1	ANSI 150
A2	ANSI 300
A4	ANSI 600
P1	JPI 150
P2	JPI 300
P4	JPI 600
D2	DIN PN10/16
D4	DIN PN25/40
D5	DIN PN64
G2	GB PN10/16
G4	GB PN25/40
G6	GB PN100

第5项：法兰尺寸/材质

A	50mm(2")/JIS S25C
B	50mm(2")/JIS SUS304
C	50mm(2")/JIS SUS316
D	80mm(2")/JIS S25C
E	80mm(2")/JIS SUS304
F	80mm(2")/JIS SUS316

第6项：螺栓和螺母材质

A	JIS SCM435
B	JIS SUS630/

第7项：充灌液

-A	一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃
-B	一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃
-C	高温用(硅油) 接液温度10-300℃ 环境温度10-60℃
-D	禁油用(氟油) 接液温度-20-120℃ 环境温度-10-60℃
-E	低温用乙二醇接液温度-50-100℃ 环境温度-40-60℃

第8项：

A	一直为A

第9项：毛细管长度（m)

01	毛细管长度1m
02	毛细管长度2m
03	毛细管长度3m
04	毛细管长度4m
05	毛细管长度5m
06	毛细管长度6m
07	毛细管长度7m
08	毛细管长度8m
09	毛细管长度9m
10	毛细管长度10m

第10项：安装方式

-9	水平配管连接，左边高压毛细管从前部引出

第11项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第12项：内藏显示表

D	数字显示表
E	带测量范围设定按钮的数字显示表
N

第13项：安装托架

A	JIS SECC 2”管安装（平托形）
B	JIS SUS304 2”管安装（平托形）
N

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JF3	JIS 隔爆 Ex ds Ⅱ C T4X
JF35	JIS 隔爆 Ex ds Ⅱ C T4X
FF1	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
FF15	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
KF1	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液温度：T4-135℃、T5-100℃、T6-85℃
CF1	CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6
CF15	CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JS3	JIS 本安：Exia Ⅱ C T4
FS1	FM本安： Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组, T4
KS1	CENELEC本安：EEx ia Ⅱ C T4
CS1	CSA 本安：Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组 T4
FU1	包含FF1和FS1
KU1	包含KF1、KS1和N型 KEMAN型EX nA Ⅱ CT4
CU1	包含CF1和CS1
SU1	SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67
KF5	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：日本标准隔爆接头

不指定
G11	电源接口：G1/2内螺纹 1个可用电缆外径：8.5-11mm
G12	电源接口：G1/2内螺纹 2个可用电缆外径：8.5-11mm

第3项：隔爆密封接头

不指定
G71	接线口：1/2NPT 1个钢管布线方式适用电缆外径：Φ8.5±0.5
G72	接线口：1/2NPT 1个电缆布线方式适用电缆外径：Φ8.5±0.5
G81	接线口：1/2NPT 2个钢管布线方式适用电缆外径：Φ8.5±0.5
G82	接线口：1/2NPT 2个线缆布线方式适用电缆外径：Φ8.5±0.5

第4项：涂漆及颜色变化

不指定
P1	只适用于变送器壳体
P2	只适用于变送器壳体
P7	只适用于变送器壳体
X1	环氧树脂烤漆

第5项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第6项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K5	脱脂洗净并干燥处理

第7项：校正单位

不指定
D1	P校正（psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2单位）

第8项：SUS 630螺母的密封处理

不指定
Y	禁固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第9项：无锯齿形

不指定
Q	法兰密封面不进行锯齿形加工（仅ANSI法兰）

第10项：Teflon（聚四氟乙烯）膜

不指定
T	FEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态）

第11项：接液温度零点补偿

不指定
R	补偿范围80-300℃

第12项：毛细管外不护PVC（氯乙烯）

不指定
V	最高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.2秒（含隔离膜片）

第14项：异常时输出设定为低侧或 NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mm）
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第15项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A 不锈钢（相当于SUS316L 铸造不锈钢或 ASTM CF-8M)

第16项：PID/LM 功能

不指定
LC1	PID控制功能，Link Master 功能

第17项：镀金膜片

不指定
A1	密封膜片镀金

第18项：配件制造证明

不指定
M05	法兰、隔膜座

第19项：压力测试/漏压测试证明

不指定
T41	A膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T42	A膜盒 JIS 20K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T43	A膜盒 JIS 40K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T45	A膜盒 JIS 63K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T46	A膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T47	A膜盒 ANSI/JPI 300 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T49	A膜盒 ANSI/JPI 600 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T31	B膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T32	B膜盒 JIS 20K 测试压力：5MPa{50kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T33	B膜盒 JIS 40K 测试压力：10MPa{100kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T35	B膜盒 JIS 63K 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T36	B膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T37	B膜盒 ANSI/JPI 300 测试压力：7.7MPa{77kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T39	B膜盒 ANSI/JPI 600 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟

隔膜密封式压力变送器
EJA438W/EJA438N A膜盒	EJA438W B膜盒	EJA438N B膜盒
测量范围	-0.1~3MPa (-15~430psi)	-0.1~14MPa (-15~2000psi)	-0.1~7MPa (-15~1000psi)
测量量程	0.06~3MPa (8.6~430psi)	0.46~14MPa (66~2000psi)	0.46~7MPa (66~1000psi)
精度	±0.2%	±0.2%	±0.2%
防护等级	IP67，NEMA 4X，和JIS C0920防浸型
防爆规格	FM，CENECEC ATEX，CSA，TIIS，IECEx
输出信号	4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源	BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度	-40~60℃ (-40~140℉) (普通型) -30~60℃ (-22~140℉) (内藏指示器) 环境温度必须在填充液工作温度范围内。
过程温度	-50~300℃ (-58~572℉) 环境温度必须在填充液工作温度范围内。
最大工作压力	最大测量值工作压力必须在法兰额定压力范围内。
安装	变送器: 2-inch管安装隔膜密封: 法兰安装
法兰尺寸	平法兰型: 3-inch (80mm)，2-inch (50mm) 凸法兰型: 4-inch (100mm)，3-inch (80mm)
膜片材质	SUS316L，哈氏合金C-276，钽材，钛材
法兰材质	S25C，SUS304，SUS316
外壳	铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA438W-DASJ1AA-AA01-92NN　

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线通讯

第2项：测量量程（膜盒）

A	0.06-3MPa(0.6-30kgf/cm2)
B	0.46-14MPa(4.6-140kgf/cm2)

第3项：接液件材质

S	[隔膜]JIS SUS316L [其它]JIS SUS316
H	[隔膜]哈氏合金C-276 [其它]哈氏合金
T	[隔膜]钽 [其它]钽
U	[隔膜]钛 [其它]钛

第4项：法兰规格

J1	JIS 10K
J2	JIS 20K
J4	JIS 40K
J6	JIS 63K
A1	ANSI 150
A2	ANSI 300
A4	ANSI 600
P1	JPI 150
P2	JPI 300
P4	JPI 600
D2	DIN PN10/16
D4	DIN PN25/40
D5	DIN PN64
G2	GB PN10/16
G4	GB PN25/40
G6	GB PN100

第5项：法兰尺寸/材质

A	50mm(2")/JIS S25C
B	50mm(2")/JIS SUS304
C	50mm(2")/JIS SUS316
D	80mm(2")/JIS S25C
E	80mm(2")/JIS SUS304
F	80mm(2")/JIS SUS316

第6项：螺栓和螺母材质

A	JIS SCM435
B	JIS SUS630/

第7项：充灌液

-A	一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃
-B	一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃
-C	高温用(硅油) 接液温度10-300℃ 环境温度10-60℃
-D	禁油用(氟油) 接液温度-20-120℃ 环境温度-10-60℃
-E	低温用乙二醇接液温度-50-100℃ 环境温度-40-60℃

第8项：

A	一直为A

第9项：毛细管长度（m)

01	毛细管长度1m
02	毛细管长度2m
03	毛细管长度3m
04	毛细管长度4m
05	毛细管长度5m
06	毛细管长度6m
07	毛细管长度7m
08	毛细管长度8m
09	毛细管长度9m
10	毛细管长度10m

第10项：安装方式

-9	水平配管连接，左边高压毛细管从前部引出

第11项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第12项：内藏显示表

D	数字显示表
E	带测量范围设定按钮的数字显示表
N

第13项：安装托架

A	JIS SECC 2”管安装（平托形）
B	JIS SUS304 2”管安装（平托形）
N

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JF3	JIS 隔爆 Ex ds Ⅱ C T4X
JF35	JIS 隔爆 Ex ds Ⅱ C T4X
FF1	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
FF15	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
KF1	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液温度：T4-135℃、T5-100℃、T6-85℃
CF1	CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6
CF15	CSA 隔爆：Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 Type 4X T4、 T5、 T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JS3	JIS 本安：Exia Ⅱ C T4
FS1	FM本安： Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组, T4
KS1	CENELEC本安：EEx ia Ⅱ C T4
CS1	CSA 本安：Ⅰ，Ⅱ&Ⅲ级， 1区，A、B、C、D、E、F、G组 T4
FU1	包含FF1和FS1
KU1	包含KF1、KS1和N型 KEMAN型EX nA Ⅱ CT4
CU1	包含CF1和CS1
SU1	SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67
KF5	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：日本标准隔爆接头

不指定
G11	电源接口：G1/2内螺纹 1个可用电缆外径：8.5-11mm
G12	电源接口：G1/2内螺纹 2个可用电缆外径：8.5-11mm

第3项：隔爆密封接头

不指定
G71	接线口：1/2NPT 1个钢管布线方式适用电缆外径：Φ8.5±0.5
G72	接线口：1/2NPT 1个电缆布线方式适用电缆外径：Φ8.5±0.5
G81	接线口：1/2NPT 2个钢管布线方式适用电缆外径：Φ8.5±0.5
G82	接线口：1/2NPT 2个线缆布线方式适用电缆外径：Φ8.5±0.5

第4项：涂漆及颜色变化

不指定
P1	只适用于变送器壳体
P2	只适用于变送器壳体
P7	只适用于变送器壳体
X1	环氧树脂烤漆

第5项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第6项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K5	脱脂洗净并干燥处理

第7项：校正单位

不指定
D1	P校正（psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2单位）

第8项：SUS 630螺母的密封处理

不指定
Y	禁固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第9项：无锯齿形

不指定
Q	法兰密封面不进行锯齿形加工（仅ANSI法兰）

第10项：Teflon（聚四氟乙烯）膜

不指定
T	FEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态）

第11项：接液温度零点补偿

不指定
R	补偿范围80-300℃

第12项：毛细管外不护PVC（氯乙烯）

不指定
V	最高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.2秒（含隔离膜片）

第14项：异常时输出设定为低侧或 NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mm）
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第15项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A 不锈钢（相当于SUS316L 铸造不锈钢或 ASTM CF-8M)

第16项：PID/LM 功能

不指定
LC1	PID控制功能，Link Master 功能

第17项：镀金膜片

不指定
A1	密封膜片镀金

第18项：配件制造证明

不指定
M05	法兰、隔膜座

第19项：压力测试/漏压测试证明

不指定
T41	A膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T42	A膜盒 JIS 20K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T43	A膜盒 JIS 40K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T45	A膜盒 JIS 63K 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T46	A膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T47	A膜盒 ANSI/JPI 300 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T49	A膜盒 ANSI/JPI 600 测试压力：3MPa{30kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T31	B膜盒 JIS 10K 测试压力：2MPa{20kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T32	B膜盒 JIS 20K 测试压力：5MPa{50kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T33	B膜盒 JIS 40K 测试压力：10MPa{100kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T35	B膜盒 JIS 63K 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T36	B膜盒 ANSI/JPI 150 测试压力：3MPa{29.8kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T37	B膜盒 ANSI/JPI 300 测试压力：7.7MPa{77kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟
T39	B膜盒 ANSI/JPI 600 测试压力：14MPa{140kgf/cm2} 测试流体：氮气（N2）滞留时间：10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA430A压力变送器
		A膜盒	B膜盒
测量范围		-0.1~3MPa (-15~430psi)	-0.1~14MPa (-15~2000psi)
测量量程		0.03~3MPa (4.3~430psi)	0.14~14MPa (20~2000psi)
精度		±0.065%	±0.065%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		-40~120℃ (-40~248℉) (普通型)
最大过压		4.5MPa (645psig)	21MPa (3000psig)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L(膜片: 哈氏合金C-276)，哈氏合金C-276，钽材，蒙乃尔
	容室法兰	SUS316，哈氏合金C-276，蒙乃尔
外壳		铝合金或SUS316不锈钢(可选)

选型表

二、产品选型一览表

基本规格代码：EJA430A-DAS5A-92NN

第1项：输出信号

-D	4-20mA DC/带数字通讯（BRAIN协议）
-E	4-20mA DC/带数字通讯（HART协议）
-F	FF现场总线通讯

第2项：测量量程（膜盒）

A	0.03-3MPa
B	0.14-14MPa

第3项：接液件材质

S	JIS SCS14A JIS SUS316L JIS SUS316
H	JIS SCS14A 哈氏合金C-276 JIS SUS316
M	JIS SCS14A 蒙乃尔 JIS SUS316
T	JIS SCS14A 钽 JIS SUS316
A	哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
D	哈氏合金C-276 钽哈氏合金C-276
B	蒙乃尔蒙乃尔蒙乃尔

第4项：过程接口

0	无过程接头（RC1/4内螺纹在容室法兰上）
1	RC1/4内螺纹过程接头
2	RC1/2内螺纹过程接头
3	1/4NPT内螺纹过程接头
4	1/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A	JIS SCM435 3MPa 14MPa
B	JIS SUS630 3MPa 14MPa
C	JIS SUH660 3MPa 14MPa

第6项：安装方式

-2	垂直配管连接，右边高压，上部安装过程接头
-3	垂直配管连接，右边高压，下部安装过程接头
-6	垂直配管连接，左边高压，上部安装过程接头
-7	垂直配管连接，左边高压，下部安装过程接头
-8	水平配管连接，右边高压
-9	水平配管连接，左边高压

第7项：电气接口

0	G1/2内螺纹一个电气接口
2	1/2NPT内螺纹二个电气接口，无盲塞
3	Pg13.5内螺纹二个电气接口，无盲塞
4	M20内螺纹二个电气接口，无盲塞
5	G1/2内螺纹二个电气接口，盲塞一个
7	1/2NPT内螺纹二个电气接口，盲塞一个
8	Pg13.5内螺纹二个电气接口，盲塞一个
9	M20内螺纹二个电气接口，盲塞一个

第8项：内藏显示表

D	数字显示表
E	数字显示表带测量范围设置钮
N	无

第9项：安装托架

A	JIS SECC 2"管安装（平托型）
B	JIS SUS304 2"管安装（平托型）
C	JIS SECC 2"管安装（L型）
D	JIS SUS304 2"管安装（L型）
N	无

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树烤漆

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2）

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：NAMUK NE43 (1)

不指定
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第10项：NAMUK NE43 (2)

不指定
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下

第11项：CPU异常时输出设定为低侧

不指定
C1	低侧：≤-5%（3.2mA DC)

第12项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3秒

第14项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第15项：组态

不指定
R1	用户组态软件

第16项：镀金膜片

不指定
A1	密封膜片镀金

第17项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造认证

第18项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第19项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第20项：压力测试漏压测试证明

不指定
T03	A膜盒测试压力：3MPa测试流体氮气滞留时间10分钟
T02	B膜盒测试压力：14MPa 测试流体：氮气滞留时间10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

EJA118W / EJA118N / EJA118Y
隔膜密封式差压变送器

M膜盒

H膜盒

测量范围

-100~100kPa
(-400~400inH2O)

-500~500kPa
(-2000~2000inH2O)

测量量程

2.5~100kPa
(10~400inH2O)

25~500kPa
(100~2000inH2O)

精度

±0.2%

防护等级

IP67，NEMA 4X，和JIS C0920防浸型

防爆规格

FM，CENELEC ATEX，CSA，TIIS，IECEx

输出信号

4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信

电源

BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)

环境温度

-40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。

过程温度

-50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。

最大工作压力

法兰额定压力

安装

变送器: 2-inch管安装
隔膜密封: 法兰安装

法兰尺寸

平法兰型: 3-inch(80mm)，2-inch(50mm)
凸法兰型: 4-inch(100mm)，3-inch(80mm)

组合型:	凸法兰高压侧: 4-inch(100mm)，平法兰低压侧: 3-inch(80mm)

膜片材质

SUS316L，哈氏合金C-276，钽材，钛材

法兰材质

S25C，SUS304，SUS316

外壳

铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA118W-DMSJ1AA-AA01-92NN

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线通讯

第2项：测量量程(膜盒)

M	2.5-100KPa(250-10000mmH2O)
H	25-500KPa (0.25-5kgf/cm2)

第3项：接液材质

S	[隔膜] JIS SUS316L [其它]JIS SUS316L

第4项：法兰规格

J1	JIS 10K
J2	JIS 20K
J4	JIS 40K
A1	ANSI 150
A2	ANSI 300
A4	ANSI 600
P1	JPI 150
P2	JPI 300
P4	JPI 600
D2	DIN PN 10/16
D4	DIN PN25/40
D5	DI PN 64
G2	GB PN10/16
G4	GB PN25/40
G6	GB PN100

第5项：法兰尺寸/材质

A	50mm (2")/JIS S25C
B	50mm (2")/JIS SUS304
C	50mm (2")/JIS SUS316

第6项：螺栓和螺母材质

A	JIS SCM435
B	JIS SUS630

第7项：充灌液

-A	一般用(硅油) [接液温度]-10-250℃ [环境温度]-10-60℃
-B	一般用(硅油) [接液温度]-30-180℃ [环境温度]-15-60℃

第8项：-

A	一直为A

第9项：毛细管长度（m)

01	毛细管长1m
02	毛细管长2m
03	毛细管长3m
04	毛细管长4m
05	毛细管长5m

第10项：安装方式

-9	水平配管连接，左边高压毛细管从前部引出

第11项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第12项：内藏显示表

D	数字显示表
E	带测量范围设定按钮的数字显示表
N

第13项：安装托架

A	JIS SECC 2”管安装（平托形）
B	JIS SUS304 2”管安装（平托形）
N

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JF3	JIS隔爆 Ex dsⅡCT4
JF35	JIS隔爆 Ex dsⅡCT4
FF1	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
FF15	FM隔爆： Ⅰ，Ⅱ&Ⅲ级， 1&2区，B、C、D、E、F&G组 NEMA 4X T6
KF1	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6 最高接液温度：T4-135℃、T5-100℃、T6-85℃
KF5	CENELEC隔爆：EEx d Ⅱ C T4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT内螺纹
JS3	JIS本安Ex iaⅡCT4
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆型、本安型和无火花型：Ex dⅡT6/T5/T4 IP67,Exia ⅡCT4 IP67 ,ExnⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：日本标准隔爆接头

不指定
G11	电气接口：G1/2内螺纹可用电缆外径：8.5-11mm 1个
G12	电气接口：G1/2内螺纹可用电缆外径：8.5-11mm 2个

第3项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）

第4项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤漆

第5项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC，现场总线通讯：9-32V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第6项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K5	脱脂洗净并干燥处理

第7项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2）

第8项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第9项：无锯齿形

不指定
Q	法兰密封面不进行锯齿形加工（仅ANSI法兰）

第10项：Teflon（聚四氟乙烯）膜

不指定
T	FEP聚四氟乙烯膜，充灌氟油，工作范围20-150℃，0-2MPa（不适用于真空状态）

第11项：接液温度零点补偿

不指定
R	补偿范围80-300℃

第12项：毛细管外不护PVC（氯乙烯）

不指定
V	最高使用温度100℃，用于禁止PVC（氯乙烯）使用的环境

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.5秒（含隔离膜片）

第14项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第15项：异常时输出设定为低侧或 NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mm）
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第16项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第17项：镀金膜片

不指定
A1	密封膜片镀金

第18项：配件制造证明

不指定
M05	法兰、隔膜座

第19项：压力测试/漏压测试证明

不指定
T31	JIS 10K 测试压力2MPa 测试流体：氮气滞留时间10分钟
T32	JIS 20K 测试压力5MPa 测试流体：氮气滞留时间10分钟
T33	JIS 40K 测试压力10MPa 测试流体：氮气滞留时间10分钟
T36	ANSI/JPI 150 测试压力3KPa 测试流体：氮气滞留时间：10分钟
T37	ANSI/JPI 300 测试压力7.7MPa 测试流体：氮气滞留时间：10分钟
T39	ANSI/JPI 600 测试压力14MPa 测试流体：氮气滞留时间：10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

		EJA310A绝对压力变送器
		L膜盒	M膜盒	A膜盒
测量范围		0~10kPa abs (0~2.95inHg abs)	0~130kPa abs (0~38inHg abs)	0~3MPa (0~430psia)
测量量程		0.67~10kPa (0.2~2.95inHg)	1.3~130kPa (0.38~38inHg)	0.03~3MPa (4.3~430psi)
精度		±0.2%	±0.15%	±0.15%
防护等级		IP67，NEMA 4X，和JIS C0920防浸型
防爆规格		FM，CENELEC ATEX，CSA，IECEx
输出信号		4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源		BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度		-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度		M和A膜盒: -40~120℃ (-40~248℉) (普通型) L膜盒: -40~100℃ (-40~212℉) (普通型)
最大过压		500kPa abs (72psia)	500kPa abs (72psia)	4.5MPa abs (645psia)
安装		2-inch管安装
接液部件材质	膜盒	SUS316L (膜片: 哈氏合金C-276)
	容室法兰	SUS316
外壳		铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA310A-DMS5A-92NN

第1项：输出信号

-D	4-20mA DC/带数字通信（BRAIN协议）
-E	4-20mA DC/带数字通信（HART协议）
-F	FF现场总线通讯

第2项：测量量程（膜盒）

M	1.3-130KPa abs（9.6-960mmHg abs)
A	0.03-3MPa abs（0.3-30kgf/cm2 abs)

第3项：接液件材质

S	JIS SCS14A JIS SUS316L JIS SUS316

第4项：过程接口

0	无过程接头（Rcl/4内螺纹在容室法兰上）
1	Rcl/4内螺纹过程接头
2	Rcl/2内螺纹过程接头
3	l/4NPT内螺纹过程接头
4	l/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第5项：螺栓和螺母材质

A	JIS SCM435 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力）
B	JIS SUS630 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力）
C	JIS SUH660 130KPa绝对压力（960mmHg绝对压力） 3MPa（30kgf/cm2绝对压力）

第6项：安装方式

-2	垂直配管连接，右边高压，上部安装过程接头
-3	垂直配管连接，右边高压，下部安装过程接头
-6	垂直配管连接，左边高压，上部安装过程接头
-7	垂直配管连接，左边高压，下部安装过程接头
-8	水平配管连接，右边高压
-9	水平配管连接，左边高压

第7项：电气接口

0	G1/2内螺纹一个电气接口
2	1/2NPT内螺纹二个电气接口，无盲塞
3	Pg13.5内螺纹二个电气接口，无盲塞
4	M20内螺纹二个电气接口，无盲塞
5	G1/2内螺纹二个电气接口，盲塞一个
7	1/2NPT内螺纹二个电气接口，盲塞一个
8	Pg13.5内螺纹二个电气接口，盲塞一个
9	M20内螺纹二个电气接口，盲塞一个

第8项：内藏显示表

D	数字显示表
E	数字显示表带测量范围设置钮
N	无

第9项：安装托架

A	JIS SECC 2"管安装（平托型）
B	JIS SUS304 2"管安装（平托型）
C	JIS SECC 2"管安装（L型）
D	JIS SUS304 2"管安装（L型）
N	无

三、附加功能

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个）
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个）

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树烤漆

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2）

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：长排气塞

不指定
U	总长：112mm(标准型：32mm)

第9项：高精度

不指定
HAC	精度：±0.075%

第10项：130Pa abs{lmmHg abs} 校证证明

不指定
S1	最小输入压力：130Pa abs(1mmHg abs)在校正范围

第11项：CPU异常时输出设定为低侧或 NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mA DC)
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第12项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.3秒

第14项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第15项：组态

不指定
R1	用户组态软件

第16项：镀金膜片

不指定
A1	密封膜片镀金

第17项：容室法兰选项

不指定
N1	不带排气排液塞
N2	N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞
N3	N1，N2容室法兰、膜片、本体和盲塞的配件制造认证

第18项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第19项：配件制造证明

不指定
M01	容室法兰
M11	容室法兰、过程接头

第20项：压力测试漏压测试证明

不指定
T04	L膜盒测试压力：50KPa测试流体氮气滞留时间10分钟
T03	A膜盒测试压力：3MPa测试流体氮气滞留时间10分钟

-	卓越的性能和稳定性
	EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。

-	小型轻量设计
	由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。

-	现场总线通信能力
	现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。 EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

	EJA210A / EJA220A 法兰安装式差压变送器
	M膜盒	H膜盒
测量范围	-100~100kPa (-400~400inH2O)	-500~500kPa (-2000~2000inH2O)
测量量程	1~100kPa (4~400inH2O)	5~500kPa (20~2000inH2O)
精度	±0.2%	±0.2%
防护等级	IP67，NEMA 4X，和JIS C0920防浸型
防爆规格	FM，CENELEC ATEX，CSA，IECEx
输出信号	4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源	BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度	-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器)
过程温度	-40~120℃ (-40~248℉) (普通型)
最大工作压力	法兰额定压力
安装	法兰安装
法兰尺寸	EJA210A: 3-inch (80mm)，2-inch (50mm) EJA220A: 4-inch (100mm)，3-inch (80mm)
膜片材质 (高压侧)	SUS316L，哈氏合金C-276，钽材
法兰材质	S25C，SUS304，SUS316
外壳	铝合金或SUS316不锈钢(可选)

选型表

基本规格代码：EJA220A-DMSJ12G5A-92NN

第1项：输出信号

-D	4-20mA DC/BRAIN协议数字通讯
-E	4-20mA DC/HART协议数字通讯
-F	FF现场总线通讯

第2项：测量量程（膜盒）

M	1-100KPa
H	5-500KPa

第3项：高压侧（法兰侧）接液材质

S	JIS SUS316L JIS SUS316 JIS SUS316
W	哈氏合金C-276 JIS SUS316 JIS SUS316

第4项：法兰规格

J1	JIS 10K
J2	JIS 20K
A1	ANSI150
A2	ANSI300
P1	JPI150
P2	JPI300
D2	DIN PN10/16
D4	DIN PN25/40
G2	GB PN10/16
G4	GB PN25/40

第5项：隔膜突出长度（X2）

2	X2=50mm
4	X2=100mm
6	X2=150mm

第6项：法兰尺寸/材质

G	100mm(4＂)/JIS S25C
H	100mm(4＂)/JIS SUS304
J	100mm(4＂)/JIS SUS316
D	80mm(3＂)/JIS S25C
E	80mm(3＂)/JIS SUS304
F	80mm(3＂)/JIS SUS316

第7项：低压侧过程接口

0	无过程接头（Rc1/4内螺纹在容室法兰上）
1	Rc1/4内螺纹过程接头
2	Rc1/2内螺纹过程接头
3	1/4NPT内螺纹过程接头
4	1/2NPT内螺纹过程接头
5	无过程接头（1/4NPT内螺纹在容室法兰上）

第8项：螺栓和螺母材质

A	JIS SCM435
B	JIS SUS630
C	JIS SUH660

第9项：安装方式

-9	水平配管连接，左边高压

第10项：电气接口

0	G1/2内螺纹，一个电气接口
2	1/2NPT内螺纹，二个电气接口，无盲塞
3	Pg13.5内螺纹，二个电气接口，无盲塞
4	M20内螺纹，二个电气接口，无盲塞
5	G1/2内螺纹，二个电气接口，一个盲塞
7	1/2NPT内螺纹，二个电气接口，一个盲塞
8	Pg13.5内螺纹，二个电气接口，一个盲塞
9	M20内螺纹，二个电气接口，一个盲塞

第11项：内藏显示表

D	数字显示表
E	数字显示表带测量范围设置钮
N	无

第12项： -

N	一直为N

三、附加功能　

第1项：隔爆型、本安型

不指定
NF1	NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15	FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5	CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15	CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1	NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1	FM 本安许可本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1	CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1	CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1	包含FF1和FS1
KU1	包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1	包含CF1和CS1
SU1	SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5	CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项：隔爆密封接头

不指定
G71	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82	连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项：涂漆：颜色变化或涂漆变化

不指定
P1	颜色变化只适用于变送器壳体蒙塞尔标志编码：N1.5，黑色
P2	颜色变化只适用于变送器壳体蒙塞尔标志编码：7.5BG4/1.5绿色
P7	颜色变化只适用于变送器壳体金属银色
X1	涂漆变化环氧树脂烤

第4项：避雷保护器

不指定
A	变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项：禁油处理或禁水、禁油处理

不指定
K1	脱脂洗净处理
K2	脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5	脱脂洗净并干燥处理
K6	脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项：校正单位

不指定
D1	P校正（Psi单位）
D3	bar校正（bar单位）
D4	M校正（kgf/cm2)

第7项：SUS630螺母的密封处理

不指定
Y	紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项：无锯齿形

不指定
Q	法兰密封面不进行锯齿形加工（仅ANSI法兰）

第9项：Teflon（聚四氟乙烯）膜

不指定
T	FEP聚四氟乙烯膜，充灌氟油，工作范围20-120℃，0-2MPa（不适用于真空状态）

第10项：CPU异常时输出设定为低侧或 NAMUK NE43

不指定
C1	低侧：≤-5%（3.2mA DC）
C2	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3	(NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第11项：不锈钢放大器外壳

不指定
E1	放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第12项：镀金膜片

不指定
A1	密封膜片镀金

第13项：快速应答

不指定
F1	刷新时间：≤0.125秒应答时间（含最小阻尼时间常数）：最长0.5秒

第14项：PID/LM功能

不指定
LC1	PID控制功能，Link Master功能

第15项：不锈钢位号牌

不指定
N4	JIS SUS304 不锈钢位号牌固定在变送器上

第16项：配件制造证明

不指定
M03	H：侧法兰、隔膜座 L：容室法兰
M13	H：侧法兰、隔膜座 L：容室法兰、过程接头

第17项：压力测试/漏压测试证明

不指定
T31	JIS 10K 测试压力：2MPa 测试流体氮气滞留时间10分钟
T32	JIS 20K 测试压力：5MPa 测试流体氮气滞留时间10分钟
T36	ANSI/JPI 150 测试压力：3MPa 测试流体氮气滞留时间10分钟
T37	ANSI/JPI 300 测试压力：7.7MPa 测试流体氮气滞留时间10分钟

BT200手操器操作注意事项

连接：变送器与BT200的连接，既可在变送器接线盒里用BT200挂钩连接，也可通过中断端子板传输线连接。
在线通讯条件：回路电阻=R+2RC=250~600Ω　　　　回路电容=0.22μF（最大值）

BT200手操器基本技术规格

适用的产品: YEWFLO E 型，ADMAG AE，ADMAG AM，ADMAG SE，ADMAG CA，Dpharp，YT200 等。
通信信号的连接: 专用电缆，长 1.1 m.
通信线: 长度: 2 km.
负载电阻: 250 ~ 600 Ω ( 包括电缆电阻 )
负载电容: 0.22 μF 以下
负载电感: 3.3 mH 以下
与电源线的间距: 15 cm 以上 ( 避免平行接线 )
显示: LCD 点阵，21个字符×8行
控制: 触摸开关 ( 4 个功能键，20 个操作键，一个电源开关 )
打印: ( BT200 - P00 ): 热敏式打印
电源: 5 节 1.5 V 碱性干电池.
尺寸: BT200 - N00 228×110×51 mm / BT200 - P00 321×110×61 mm
重量: BT200 - N00 510 g / BT200 - P00 700 g

横河BT200手操器基本性能指标

电源: 5 节 1.5 V 碱性干电池 .
环境温度: BT200 - N00 - 15 ~ + 55 ℃ / BT200 - P00 0 ~ + 50 ℃
环境湿度: BT200 - N00 在 40 ℃ 时 , 相对湿度为 5 ~ 95 % ( 避免结露 ) / BT200 - P00 在 40 ℃ 时 , 相对湿度为 30 ~ 85 % ( 避免结露 )
低电压报警: 当电池电压过低时 ,BT200的电池报警灯就会闪烁 ,报警灯亮时就该更换电池了
另外 , 在 5 分钟以上没有键输入的情况下 , BT200 会自动关掉电源。

艾默生公司推出了罗斯蒙特 8750W 电磁流量计，用于水、废水处理以及公用工程应用。耐用且易于操作的罗斯蒙特 8750W 电磁流量计可帮助降低公用工程运营成本和非计划性停车的风险。
　　仪表精度为±0.5%；有多种衬里可选，如：PTFE以及Neoprene; 电极可以选择316L不锈钢或者哈氏合金；多种标准法兰连接；电源可选择交流或者直流；防护等级达到IP68。
　　罗斯蒙特8750W 电磁流量计具有仪表诊断功能，有助于用户利用经过改进的安装、维护和过程管理实践。8750W 电磁流量计诊断功能可实现仪表校验、在噪音环境下的稳定性以及接地和接线故障检测。
　　8750W电磁流量计智能仪表自校验功能允许用户在不停线，且无需复杂的辅助设备的情况下对标定进行校验，从而减少与仪表校验相关的时间和成本。智能仪表自校验功能可证明电磁流量计的性能是否符合质量监督和检测检验部门的规定，同时，可提供环境机构需要的相关文档。该诊断功能还可提供废水流量检测等关键应用所需的文档。为简化使用，所有诊断信息均可通过易于使用的现场操作显示面板 (LOI)、475 现场手操器或 AMS Suite 预测性维护软件实现快速访问。
　　隔离式的接线盒设计、密封线圈室，双腔变送器外壳和自排空导管可防止湿气及污染物进入电子设备。使得 8750W 传感器成为公用工程和水处理的可靠解决方案。

高准超级双相不锈钢ELITE 大流量科里奥利仪表可提供 8"-10" (DN 200-250mm) 管道口径，压力等级提高到 2320 psi (160 bar)。超级双相不锈钢仪表具有与 316 不锈钢材料所制仪表相同的可靠性、精度和量程比，同时还提高了耐腐蚀性和压力等级。该解决方案具有能够处理重质燃油内部密度和粘度变化的能力,并且得到荷兰计量研究院（NMI）的认证。
　　超级双相仪表对于油田中常伴的高氯化物含量具有出色的耐腐蚀性（例如岩层水），尤其非常适合于测量生产介质和中等管道压力应用场合。由于原油、天然气和其他烃类流体中存在腐蚀性化合物，因此需要使用可靠性更高和更坚固耐用的仪表，确保可在宽量程范围内进行高精度测量。
　　高准科里奥利仪表具有无移动部件的设计，因此不会产生容积式 (PD) 或涡轮仪表由于转动部件而引起的磨损或测量偏差。除此之外，高准智能仪表自校验功能在不中断生产过程且不从管道上取下仪表的情况下校验仪表整体性能（传感器、传动及信号处理），因此可保证测量的可信度。智能仪表自校验功能可以设定计划或点击一下按钮的方式，在几分钟内完成仪表性能检查。
　　可提供±0.10% 的液体质量和体积流量测量精度，以及 ± 0.35% 的气体质量测量精度。大流量科里奥利仪表的密度测量精度达 ±0.0005 g/cc，可处理 94,000 lb/min（2,550 吨/小时）的最大液体流量。可用于腐蚀性应用及恶劣环境领域。

规格

测量类型
差压、表压、绝压
精度
高达 ±0.04% 量程
稳定性
高达量程上限 (URL) 的 ±0.20%，可稳定使用 10 年
质保
长达 5 年有限质保
量程比
高达 150:1
通讯协议
4-20 mA HART，WirelessHART®，FOUNDATION 现场总线，Profibus，1-5 V 低功耗 HART
测量范围
差压测量高达 2000psi (137.89 bar)，表压测量高达 2000psig (137.89 bar)，绝压测量高达 4000psia (275.79 bar)

功能

全球已安装超过 1000 万台罗斯蒙特 3051 设备，可在恶劣环境下提供可靠压力读数
已获专利的罗斯蒙特共面技术使设备能够直接安装到多个测量应用
完整组装的压力、液位和流量解决方案可立即安装，以提高可靠性和性能
完整压力组件已经过泄漏测试和校准，可将泄漏点减少达 70％并简化安装
装机后 10 年稳定性和 150:1 量程比可提供可靠的测量和广泛的应用灵活性
现场操作显示面板 (LOI) 可实现快速调试，并可轻松访问流程和设备信息
电源报告诊断功能可检测电气回路完整性问题，缩短停机时间
基于 IEC 61508 的 SIL 2/3 认证（通过第三方）和 FMEDA 数据使用前认证，安装安全

规格

测量类型
差压、静压、过程温度
差压和静压
差压和过程温度
差压
静压和温度
精度
高达 ±0.04% 量程或 ±0.04% 读数
稳定性
高达量程上限 (URL) 的 ±0.20%，可稳定使用 15 年
质保
长达 15 年的有限保修
量程比
高达 200:1
通讯协议
4-20 mA HART®，WirelessHART®，FOUNDATION™ 现场总线
测量范围
差压测量高达 2000 psi (137,89 bar)，静压测量高达 3626 psi (250,00 bar)
过程接液材料
316L 不锈钢、合金 C-276、钽、镀金合金 400、镀金 316L 不锈钢
诊断
基本诊断
认证/认可
NSF，NACE®，危险场所，请参阅完整的规格以获得认证的完整列表

功能

可测量多个变量，并在单个型号上进行标准化，以简化流程和提高成本效益
无需堆栈式变送器和额外布线，可降低成本
提供主元件作为"组装到"选项，便于简易安装和调试
多变量设计可减少管道贯穿、导压管铺设和连接系统的需要，从而能节省成本
卡伦德传感器配合提高温度测量精度，实现一流的流量计算
全焊接 SuperModule™ 设计，可在恶劣环境和应用中提供行业领先的精度
工程助理软件可实现简单的两步配置
Ultra for Flow 型可提供优化的流量读数，读数精度为 ±0.04％
带有内置流量计算，可直接报告全补偿质量、能量或体积流量

规格

测量类型
表压、绝压
精度
高达 ±0.10% 量程
稳定性
高达量程上限 (URL) 的 ±0.10%，可稳定使用 12 个月
质保
长达 5 年有限质保
量程比
高达 20:1
通讯协议
4-20 mA HART®
测量范围
表压测量高达 300 psig (20.7 bar)，绝压测量高达 300 psia (20.7 bar)

功能

提供与 PMC 过程连接兼容的 1 in. 平齐安装连接，或者 1 1/2 in. 螺纹安装连接
标定点可低至 0 至 1.5 psi (0.1 bar)，高达 0 至 300 psi (20.7 bar)，可灵活应用
设计轻便紧凑，可进行轻松安装
完全可配置的 LCD 可显示过程变量、范围百分比和诊断消息
通过 4-20 mA HART® 协议通信，便于简化主机集成

规格

测量类型
表压、绝压
精度
最高为 0.065% 量程
稳定性
高达量程上限 (URL) 的 0.10%，可稳定使用 3 年
质保
长达 5 年有限质保
量程比
高达 50:1
通讯协议
4-20 mA HART®，1-5 V 低功耗 HART®
测量范围
表压测量高达 4000 psig (275.8 bar)，绝压测量高达 4000 psia (275.8 bar)

功能

现场操作显示面板 (LOI) 具有直观的菜单和内置组态功能，易于使用
经工厂组装和泄漏测试的集成歧管和远程密封件解决方案可实现快速启动
适用协议包括 4-20 mA HART 及 1-5 Vdc HART 低功耗，可灵活应用
设计轻便紧凑，便于安装

规格

测量类型
表压、绝压
精度
高达 ±0.05% 量程
稳定性
高达量程上限 (URL) 的 ±0.125%，可稳定使用 5 年
质保
长达 5 年有限质保
量程比
高达 100:1
通讯协议
4-20 mA HART®，WirelessHART®，FOUNDATION™ 现场总线，PROFIBUS®，1-5 V 低功耗 HART®
测量范围
表压测量高达 10000 psig (689.47 bar)，绝压测量高达 10000 psia (689.47 bar)

功能

在线表压和绝压测量可为压力和液位解决方案提供高达 10000 psi (689.47 bar) 的压力测量
已完整组装到歧管或阀膜密封件，可直接安装
直观的现场操作显示面板简化了调试流程，便于简易和经济高效地安装
基于 IEC 61508 的 SIL 2/3 认证（通过第三方）和针对安全安装的 FMEDA 数据使用前认证

规格

测量类型
表压、绝压
精度
高达 0.025% 量程
稳定性
高达量程上限 (URL) 的 ±0.15%，可稳定使用 15 年
质保
长达 15 年的有限保修
量程比
高达 200:1
通讯协议
4-20 mA HART®，WirelessHART®，FOUNDATION™ 现场总线
测量范围
表压测量高达 10000psi (689.47 bar)，绝对压力测量高达 10000psia (689.47 bar)

功能

无与伦比的可扩展架构可优化性能、功能和过程连接
直接螺纹连接或歧管和远程密封件设计，可快速并经济高效地安装
Ultra 和 Classic Performance 型增强了过程控制
15 年稳定性和 200:1 量程比可提供可靠的测量和广泛的应用灵活性
压阻传感器技术可允许的校准量程为 0.3 至 10000 psi (20.7 mbar 至 689 bar)
无缝集成 4-20 mA HART®、WirelessHART®、FOUNDATION™ 现场总线协议，适合多种应用
基于 IEC 61508 的 SIL 2/3 认证（通过第三方）和针对安全安装的 FMEDA 数据使用前认证
高级诊断，通过全面诊断检测电气回路问题和异常过程条件
通过远程显示器可轻松访问设备显示和回路连接

规格

测量类型
表压、绝压
精度
高达 ± 0.04% 量程
稳定性
高达量程上限 (URL) 的 ±0.20%，可稳定使用 10 年
质保
长达 5 年有限质保
量程比
高达 150:1
通讯协议
4-20 mA HART，WirelessHART®，FOUNDATION 现场总线，Profibus，1-5 V 低功耗 HART
测量范围
表压测量高达 10000 psig (689.47 bar)，绝压测量高达 10000 psia (689.47 bar)

功能

全球已安装超过 1000 万台罗斯蒙特 3051 设备，可在恶劣环境下提供可靠压力读数
在线表压和绝对压力测量可为压力和液位解决方案提供高达 10000 psi (689.47 bar) 的压力测量
装机后 10 年稳定性和 150:1 量程比可提供可靠的测量和广泛的应用灵活性
支持常见协议，便于集成到各种行业的多种主机环境
多种歧管和远程密封件可用，已在工厂组装并经过泄漏测试，便于安装
现场操作显示面板 (LOI) 可实现快速调试，并可轻松访问流程和设备信息
基于 IEC 61508 的 SIL 2/3 认证（通过第三方）和针对安全安装的 FMEDA 数据使用前认证
电源报告诊断功能可主动监控电气回路的完整性。

规格

测量类型
差压、表压、绝压
精度
高达量程的 ±0.025%
稳定性
高达量程上限的 ±0.15% (URL)，可稳定使用 15 年
质保
长达 15 年的有限保修
量程比
高达 200:1
通讯协议
4-20 mA HART®，WirelessHART®，FOUNDATION™ 现场总线
测量范围
差压测量高达 2000psi (137,89 bar)，表压测量高达 2000psig (137,89 bar)，绝对压力测量高达 4000psia (275,79 bar)

功能

作为压力、压差流量和差压液位解决方案，罗斯蒙特共面技术可提供优化性能
一流的可扩展架构可增强性能、功能和过程连接
变送器已完全装配并经过泄漏测试，可实现简易安装和维护
全焊接式密封不锈钢 SuperModule 平台可抵抗过压和管道压力的影响，以确保精度达到 0.025％
Ultra 和 Ultra for Flow 型性能级别可提供 15 年稳定性和 15 年有限保修
200:1 的量程比可提供可靠的测量和广泛的应用灵活性
无缝集成 4-20 mA HART®、WirelessHART®、FOUNDATION™ 现场总线协议，应用灵活
经 IEC 61508 的 SIL 2/3 认证（通过第三方）和 FMEDA 数据使用前认证，安装安全
高级诊断，诊断范围包括检测电气回路问题与异常过程条件
通过远程显示与接口，可轻松访问工艺与设备信息。

475手操器的设计理念，就是要简化你在现场的工作。用户在操作HART和Ff现场总线设备时，都可体验到直观的彩色图形界面。它的触摸屏幕比PDA或掌上电脑还大，支持HART协议版本 5，6和7(包括WirelessHART)的设备，并能通过互联网进行升级。

选型表

型号	产品描述
475	现场通讯器（1）
编号	通讯协议
H	HART
F	FOUNDATION fieldbus现场总线
编号	电池型号
P	可充电锂电池组
编号	电源/充电器
1	电源/充电器(0~24VAC、50/60HZ，美英欧式接插头)
9	不包括（2）
编号	语言
E	英语(标准)
D	德语
J	日语
R	俄语
编号	产品认证
KL	FM,CENELEC/ATEX.CSA本安(包括FISCO)
NA	无认证
编号	便利升级（3）
U	便利升级选项(包括3年期限的无限制系统卡升级)
9	不包括
编号	标准模式
GM	图形增强
	组态管理
编号	蓝牙
T	蓝牙功能
9	不带蓝牙功能
编号
A	备用可充电锂离子（4）
S	标准橡胶保护箱

特征

通用性：罗斯蒙特475手操器支持所有HART®和FOUNDATION fieldbus设备。另外，为您今后的发展留有充足的空间;
用户可就地升级：用户可以从Internet上下载最新版本的HART和FOUNDATION fieldbus相关内容对罗斯蒙特475手操器进行就地升级。
安全：罗斯蒙特475手操器是符合所有本安需求的现场操作器。包括ATEX-compliant，CENELEC，FM，CSAand FISCO。
牢固可靠：这是将他称为"手操器"的一个原因。一些工作还必须在设备上执行。罗斯蒙特475手操器专为工厂恶劣工况而设计。
与AMS界面相连：罗斯蒙特475手操器能够与AMS设备管理软件界面相连。在设备管理软件和手操器之间进行HART仪表和阀门的组态数据的传输。

技术指标

微处理器： 80MHZ Hitachi 日立SH3
接口：　　3个4mm香蕉孔
内置内存： 32M
红外数据口：最大速率115kbs/s,距离最大30cm
系统卡： 1GB或者更高
工作环境：－10～50摄氏度
随机存储器： 32M
防护： IP51（正面）
扩展模块： 32M
抗震： 1m落地至混凝土地面没有问题
重量：大约0.9KG,含电池
湿度： 0～95％（无凝露）
显示： 1/4VGA(240*320象素)；彩色8.9cm触摸屏，自动调光显示
储存：－20～55摄氏度（带电池）
　　　－20～60摄氏度（不带电池）
键盘： 25个键，4个操作键，12个字母键，4个肩头，4个功能键和开关键
电池：可充电锂离子电池，可使用20个小时，100～240VAC充电
充电器：迷你DIN6芯插座
升级要求： winxp操作系统光驱能连接internet网

优势
经济型传感器：基本要求的理想解决方案

节能的流量测量：不会因管道横截面积限制而产生压损

免维护 – 无可移动部件

小尺寸的变送器 – 最小空间内实现所有功能

节省时间的现场操作，无需其他软件和硬件 – 内置Web服务器

自检测及自校验 – Heartbeat Technology

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

完全适用于化工和过程行业中的基本应用。

仪表特性

标称口径：max. DN 600 (24")

2区防爆认证

PTFE内衬

坚固耐用的超紧凑型一体式变送器外壳

现场显示单元可选

特征和规格

测量原理

电磁
产品标题

经济型流量计，带超紧凑型一体式变送器。完全适用于化工和过程行业中的基本应用。
传感器特点

经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。2区防爆认证。
变送器特点

变送器所需安装空间小：最小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–10...+110 °C (+14...+230 °F)
环境温度范围

–10...+60 °C (+14...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
变送器外壳材质

带铝合金AlSi10Mg涂层
防护等级

IP67，Type 4X
显示/操作

四行背光显示（无现场操作）
通过网页服务器和调试软件设置
输出

4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
电源

20...30 VDC
防爆认证

ATEX、IECEx、cCSAus、INMETRO、EAC
产品安全性

CE认证、C-Tick认证
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED
材料证书

3.1材料证书

优势
安装灵活-多种符合卫生要求的过程连接

节能型流量测量-缩径结构，无压力损失

仪表接线方便-独立的接线腔

操作安全-背光显示，触摸控制，无需开盖操作

免维护 - 无可动部件

综合检验 – 心跳技术（Heartbeat Technology™）

应用领域
测量原理的选择不受压力、密度、温度和粘度的限制

适用于苛刻工况下的卫生型测量

仪表特性

PFA内衬

传感器外壳采用不锈钢材质 (3A, EHEDG)

接液部分材质耐 CIP, SIP清洗

回路供电技术

高防护等级：IP69K

工厂安全性：全球认证 (SIL, Haz. area)

特征和规格

测量原理

电磁
产品标题

该流量仪采用回路供电技术，能测量最小流量，适合苛刻的卫生行业应用
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。两线制回路供电。双腔室外壳坚固耐用。
公称口径范围

DN 2...25 (¹⁄₁₂...1⁄")
接液部件材质

内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量、质量流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

0.06 dm³...300 m³/h (0.015...80 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–20...+150 °C (–4...+302 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

带铝合金AlSi10Mg涂层
防护等级

IP66/67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
输出

4‐20 mA HART（无源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus
电源

18...35 VDC（4...20 mA HART，带或不带脉冲/频率/开关量输出）
防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC、TIIS
产品安全性

CE认证、C-Tick认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

CRN
材料证书

3.1材料证书

优势
安装灵活：提供多种卫生型过程连接

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线

降低复杂性和多样性：用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology (心跳技术)

应用领域
双向测量原理不受压力、密度、温度和粘度的影响。

适用于食品与饮料、生命科学行业中的苛刻应用。

仪表特点

PFA内衬

不锈钢传感器外壳 (3-A认证、EHEDG测试)

接液部件材料耐CIP、SIP清洗

一体式卫生型双腔室外壳，IP69，最多带3路输入/输出

背光显示、触摸键控制和WLAN访问

提供分离型显示单元

特征和规格

测量原理

电磁
产品标题

卫生型应用流量测量专家，搭配易操作的一体式变送器。专用于食品与饮料、生命科学中的严苛应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低了复杂性和可变性：用户自定义I/O接口。自校验：Heartbeat Technology（心跳技术）。紧凑的双腔室外壳，IP69防护等级，最多允许连接3路输入/输出。背光显示，按键操作和WLAN访问。
公称口径范围

DN 2...150 (¹⁄₁₂...6⁄")
接液部件材质

内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

0.06...600 m³/h (0.015...2 650 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–20...+150 °C (–4...+302 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

卫生型变送器设计：铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；不锈钢
防护等级

IP66/67，type 4X
IP69
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
输出

3路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
输入

状态输入
4...20 mA输入
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

卫生认证：3-A、EHEDG；密封圈：符合FDA认证

优势
流量、温度和电导率多变量测量

安装灵活：提供多种卫生型过程连接

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线

降低复杂性和多样性：用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology（心跳技术）

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

适用于食品与饮料、生命科学行业的苛刻应用

仪表特点

PFA内衬

不锈钢传感器外壳 (3-A认证、EHEDG测试)

接液部件材料耐CIP、SIP清洗

分体式仪表，最多带4路输入/输出，卫生型过程连接，传感器外壳防护等级：IP69

背光显示、触摸键控制和WLAN访问

传感器和变送器通过标准电缆连接

特征和规格

测量原理

电磁
产品标题

生命科学领域的专用流量计，搭配最多带4路输入/输出的分体式变送器。流量、温度和电导率多变量测量。专用于食品与饮料、生命科学中的严苛应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。分体式仪表最多带4路输入/输出；卫生型传感器接线盒的防护等级IP69。背光显示，触摸键操作和WLAN访问。
公称口径范围

DN 2...150 (¹⁄₁₂...6⁄")
接液部件材质

内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

0.06...600 m³/h (0.015...2 650 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–20...+150 °C (–4...+302 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4301 (304)、1.4409 CF3M，类同(316L)
变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
防护等级

分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

4路输出：
4...-20 mA HART（有源/无源）
4...-20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
继电器输出
输入

状态输入
4...20 mA输入
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

EHEDG、3-A，内衬和密封圈符合FDA认证

优势
适于地下直埋或长期水下使用-经过认证的传感器

长时间操作安全可靠 - 全焊接式传感器牢固耐用

灵活的工程设计 - 传感器无前后直管段，节省了空间

免维护 - 无活动件

操作安全 - 背光显示、触摸控制，无需开启设备

无需增加硬件和软件即可提供本地化操作，节约时间 - 集成网络服务器

集成验证 - Heartbeat Technology

应用领域
双向测量原理无需考虑测量工况，包括压力、密度、温度和粘度等

在水和污水行业中最苛刻应用的专家

设备特点

国际饮用水认证

防护等级IP68（6P型外壳）

符合MI-001/OIML R49 标准，取得计量交接认证

变送器外壳采用耐用的聚碳酸酯或铝材

一体型/分体型两种规格均采用同样外壳

集成数据记录器：监测测量值

特征和规格

测量原理

电磁
产品标题

传感器通过防腐保护认证（EN ISO 12944），与先进的变送器搭配使用，适用于水和污水应用。可以直接埋地安装或长期浸没在水中使用。水和污水行业中严苛工况下使用的流量计。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。变送器采用经久耐用的聚碳酸酯或铝外壳。允许WLAN访问。
公称口径范围

DN 25...2000 (1...78")
接液部件材质

内衬：聚氨酯、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

9 dm³/min...110 000 m³/h (2.5 gal/min...700 Mgal/d)
最大过程压力

PN 40，Cl. 300，20K
介质温度范围

硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
环境温度范围

硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg涂层
DN 25...2000 (1...78")：碳钢，带保护漆涂层
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：聚碳酸酯
变送器外壳材质

聚碳酸酯；铝合金AlSi10Mg涂层
防护等级

一体式：IP66/67，Type 4X
分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP68，Type 6P，带保护漆
符合EN ISO 12944 C5‐M/Im1/Im2/Im3标准
分体式变送器：IP66/67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA / 4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
脉冲/频率输出（无源）
开关量输出（无源）
输入

状态输入
数字通信

HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
电源

100…240 VAC / 24 V AC/DC
防爆认证

cCSAus
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准），NAMUR
计量交接认证符合MI‐001或OIML R49标准（可选Cl. I，同时无需前直管段）
压力认证和证书

CRN
材料证书

3.1材料证书
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
传感器中心固位简单迅速，创新型的外壳构造

节能型流量测量-横截面与管道一致，无压损

免维护 - 无可动部件

操作安全-背光显示、触摸控制，无需开盖操作

无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器

集成验证 – Heartbeat Technology

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

水行业基本应用场合：可用于狭小空间测量和塑料管道测量

仪表特性

安装开档尺寸短，仪表自重轻

带不锈钢接地环

取得国际饮用水测量认证

变送器外壳采用聚碳酸酯或铝材

WLAN 连接

内置数据记录仪：用于测量值监测

特征和规格

测量原理

电磁
产品标题

结构紧凑的夹持式流量计，采用多功能变送器，适用于水和污水应用。适用于基本水应用场合；已经针对狭小空间安装和塑料管道安装优化。
传感器特点

传感器能够简单快速对中：创新的外壳结构。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。短安装长度和轻质量。内置不锈钢接地环。
变送器特点

操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。变送器采用经久耐用的聚碳酸酯或铝外壳。允许WLAN访问。
公称口径范围

DN 25...100
1"...4"
接液部件材质

内衬：聚酰胺
电极：1.4435 (316L)
测量变量

体积流量、质量流量
最大测量误差

体积流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
测量范围

9...4700 dm³/h (2.5...1250 lb/min)
最大过程压力

PN 16，Cl. 150，10K
介质温度范围

0...+60 °C (+32...+140 °F)
环境温度范围

–20...+60 °C (–4...+140 °F)
传感器外壳材质

铝合金AlSi10Mg涂层
传感器接线盒：铝合金AlSi10Mg涂层
变送器外壳材质

聚碳酸酯；铝合金AlSi10Mg涂层
防护等级

一体式仪表：IP66/67, type 4X
分体式传感器：IP66/67, type 4X
分体式变送器：IP66/67, type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA / 4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
脉冲/频率输出（无源）
开关量输出（无源）
输入

状态输入
数字通信

HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
电源

100...240 VAC / 24 VAC/DC
防爆认证

cCSAus
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
压力认证和证书

CRN
卫生型认证和证书

ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
独特的信号处理，超群的信号稳定性

最高安全系数-行业优化的测量电极和内衬

节能型流量测量-横截面与管道一致，无压损

性能最佳-针对要求苛刻的流体，内置固体含量检测

最高安全水平-集成电极清洗

数据自动恢复，易于维护

免维护 - 无可动部件

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

理想应用于高固体含量和高磨损性介质测量

仪表特性

加强型线圈系统

可选内衬范围广

固体含量可达重量的 80 %

四行背光显示，触摸控制

两路开关量输出

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus

特征和规格

测量原理

电磁
产品标题

该流量计具备集成的固料含量诊断功能，耐磨性能卓越。独特的信号处理，超群的信号稳定性。是适合要求最苛刻的高固体含量、高磨损测量应用的理想设备。
传感器特点

最高安全系数-行业优化的测量电极和内衬。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。线圈系统。多种内衬。
变送器特点

最高性能：针对苛刻流体自带固体含量检测。最高安全性：内置电极清洗功能。自动恢复数据，用于服务。四行背光显示，触摸键控制。两个开关量输出。
公称口径范围

DN 15...600
1/2"...24"
接液部件材质

内衬：聚酰胺、硬橡胶、PFA、PTFE、天然橡胶
电极：1.4435/304L、Alloy C-22合金、钽、铂、Duplex 1.4465、碳化钨、钛
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

0.06 dm3...600 m3/h (0.015...2650 gal/min)
最大过程压力

PN 40、Cl. 300、JIS 20 K
介质温度范围

0...+60 °C (+32...+140 °F)、 0...+80 °C (+32...+176 °F)、–20...+50 °C (–4...+122 °F)、–20...+180 °C (–4...+356 °F)、–20...+150 °C (–4...+266 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

铝合金AlSi10Mg、碳钢，带保护漆涂层
变送器外壳材质

粉末压铸铝
防护等级

标准：IP 67 (Type 4X)，适用变送器和传感器
可选：IP 68 (Type 6P)，适用分体式传感器Promag
显示/操作

液晶显示屏：背光显示，四行，每行16个字符
通过光敏传感器按键进行现场操作
输出

4...20mA
（有源/无源）脉冲/频率输出（有源/无源）
两路状态输出
输入

状态
电流输入
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus
电源

20...260 VAC
20...64 VDC
防爆认证

ATEX
FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
压力认证和证书

CRN认证、PED认证
材料证书

3.1材料证书
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
流量、温度、电导率的多变量测量

安装灵活-多种符合卫生要求的过程连接

节能型流量测量-横截面与管道一致，无压损

节约空间的变送器-设备虽小，功能全面

无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器

集成验证 - Heartbeat Technology

免维护 – 无可动部件

应用领域
双向测量不受压力、密度、温度和粘度影响

适用于食品与饮料、生命科学行业的苛刻应用

设备特性

内置温度测量

传感器外壳采用不锈钢材质 (3-A, EHEDG)

接液部分材质耐 CIP, SIP 清洗

坚固的超紧凑型变送器外壳

高保护等级： IP69

带现场显示

特征和规格

测量原理

电磁
产品标题

卫生型应用测量专家，搭配超紧凑型一体式变送器。流量、温度和电导率多变量测量。专用于食品与饮料、生命科学中的严苛应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。内置温度测量。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

变送器所需安装空间小：最小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。高防护等级：IP69。
公称口径范围

DN 2...150 (¹⁄₁₂...6⁄")
接液部件材质

内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

0.06 dm³...600 m³/h (0.015...2650 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–20...+150 °C (–4...+302 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

一体式：铝合金AlSi10Mg涂层
一体式/超紧凑型一体式：1.4301 (304)
防护等级

标准：IP66/67，Type 4X
可选：IP69
显示/操作

四行背光显示（无现场操作）
通过网页服务器和调试软件设置
输出

4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
电源

20...30 VDC
防爆认证

ATEX、IECEx、cCSAus、INMETRO、EAC
产品安全性

CE认证、C-Tick认证
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准） Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A、EHEDG，内衬和密封圈符合FDA标准

优势
应用广泛：多种焊接部件材料可选

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线

降低复杂性和多样性：用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology (心跳技术)

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计

仪表特点

标称口径：max. DN 600 (24")

所有通用防爆(Ex)认证

PTFE或PFA内衬

一体式双腔室外壳，最多带3路输入/输出

背光显示、触摸键控制和WLAN访问

提供分离型显示单元

特征和规格

测量原理

电磁
产品标题

最高耐温等级的流量计，搭配操作简便的一体式变送器。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。最大公称口径： DN 600 (24")。所有通用防爆认证。
变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。紧凑的双腔室外壳，最多允许连接3路输入/输出。背光显示，触摸键操作和WLAN访问。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PFA、PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、
钛、双相钢Duplex 1.4462 (UNS S31803)
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40、Cl. 300、20K
介质温度范围

PFA内衬：–20...+150 °C (–4...+302 °F)
高温型PFA内衬：–20...+180 °C (–4...+356 °F)
PTFE内衬：–40...+130 °C (–40...+266 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
变送器外壳材质

带铝合金AlSi10Mg涂层：1.4409 (CF3M)，类似316L；不锈钢或卫生型变送器外壳
防护等级

标准：IP66/67，Type 4X
可选：IP69
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
输出

3路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
输入

状态输入
4...20 mA输入
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

ACS、NSF 61

优势
降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")

节能型流量测量-横截面与管道一致，无压损

免维护-无活动件

操作安全-背光显示、触摸控制，无需开启设备

无需增加硬件和软件即可提供本地化操作，节约时间-集成网络服务器

集成验证 – Heartbeat Technology

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

水和污水行业标准应用

仪表特性

自重减轻可达 30%

公称直径：DN 25 ~ 2400 (1 ~ 90")

安装开档尺寸可缩短至 DVGW/ISO

变送器外壳采用耐用型聚碳酸酯或铝材

WLAN 连接

内置数据记录仪：测量值监测

特征和规格

测量原理

电磁
产品标题

先进的变送器搭配轻质量传感器使用，适用于水和污水应用。完全适用于水和污水行业中的标准应用。
传感器特点

降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量最多可以减轻30 %。公称口径：DN 25...2400 (1...90")。
变送器特点

操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。变送器采用经久耐用的聚碳酸酯或铝外壳。允许WLAN访问。
公称口径范围

松套法兰；松套法兰，成型钢板：DN 25...300 (1...12")
固定法兰：DN 350...2400 (14...90")
接液部件材质

内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)
最大过程压力

PN 16, Cl. 150
介质温度范围

硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
PTFE内衬：–20...+90 °C (–4...+194 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层
DN 350...2400 (14...90")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
变送器外壳材质

聚碳酸酯；铝合金AlSi10Mg涂层
防护等级

一体式仪表：IP6667，type 4X
分体式传感器（标准）：IP6667，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP66/67，type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA / 4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
脉冲/频率输出（无源）
开关量输出（无源）
输入

状态输入
数字通信

HART、PROFIBUS DP、EtherNet/IP、Modbus RS485
电源

100...240 VAC / 24 VAC/DC
防爆认证

cCSAus
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
运用广泛 - 具备多种接液材质

节能型流量测量 - 横截面与管道一致，无压损

免维护 - 无可移动部件

节约空间的变送器 - 设备虽小，功能全面

无需增加硬件和软件即可提供本地化操作，节约时间 - 集成网络服务器

集成验证 - Heartbeat Technology

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

致力于化工和过程应用中腐蚀性和高温介质测量

仪表特性

公称直径：max. DN 600 (24")

所有通用防爆（Ex）认证

PTFE 或 PFA内衬

坚固耐用的超紧凑型一体式变送器外壳

可选现场显示

特征和规格

测量原理

电磁
产品标题

高温型流量计，搭配超紧凑型一体式变送器。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。最大公称口径： DN 600 (24")。所有通用防爆认证。
变送器特点

变送器所需安装空间小：最小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PFA、PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、钛
双相钢Duplex 1.4462 (UNS S31803)
测量变量

体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40、Cl. 300、20K
介质温度范围

PFA内衬：–20...+150 °C (–4...+302 °F)
高温型PFA内衬：–20...+180 °C (–4...+356 °F)
PTFE内衬：–40...+130 °C (–40...+266 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
变送器外壳材质

铝合金AlSi10Mg涂层
防护等级

IP66/67，Type 4X (外壳)
显示/操作

四行背光显示（无现场操作）
通过网页服务器和调试软件设置
输出

4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
电源

20...30 VDC
防爆认证

ATEX、IECEx、cCSAus、INMETRO
其他认证和证书
产品安全性

CE认证、C-Tick认证
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
船级认证和证书

ABS、BV、LR
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

饮用水认证：ACS、NSF 61

优势
运用广泛-具备多种接液材质

节能型流量测量-横截面与管道一致，无压损

设备接线方便-独立的接线腔室

操作安全-背光显示、触摸控制，无需开盖操作

免维护- 无可动部件

带验证功能 - Heartbeat 技术

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

致力于化工和过程应用中腐蚀性和高温介质测量

仪表特性

公称直径max. DN 200 (8")

适用于防爆场合

PTFE 或 PFA内衬

回路供电技术

坚固的双腔室外壳

工厂安全性：广泛的认证 (SIL, Haz. area)

特征和规格

测量原理

电磁
产品标题

真正回路供电技术的流量计。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 200 (8")。所有通用防爆认证。
变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。两线制回路供电。双腔室外壳坚固耐用。
公称口径范围

DN 15...200 (½...8")
接液部件材质

内衬：PFA、PTFE
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量、质量流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm3...1100 m3/h (1...4850 gal/min)
最大过程压力

PN 40、Cl. 300、20K
介质温度范围

硬橡胶内衬：–20...+150 °C (–4...+302 °F)
聚氨酯内衬：–40...+130 °C (–40...+266 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

带铝合金AlSi10Mg涂层
变送器外壳材质

带铝合金AlSi10Mg涂层
防护等级

IP66/67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
输出

4‐20 mA HART（无源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus
电源

18...35 VDC（4...20 mA HART，带或不带脉冲/频率/开关量输出）
防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC、TIIS
其他认证和证书
产品安全性

CE认证、C-Tick认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

CRN认证、PED认证
材料证书

3.1材料证书

优势
直接埋地安装或长期水下使用：认证型传感器

长时间操作安全可靠：坚固耐用的整体焊接型传感器

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

提供完整过程信息和诊断信息：允许多种用户自定义输入/输出信号组合方式和现场总线通信

降低复杂性和多变性：允许用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology (心跳技术)

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

水和污水行业苛刻应用的专用流量计。

仪表特点

国际饮用水认证

IP68 (Type 6P，外壳)防护等级

分体式仪表，最多带3路输入/输出

背光显示、触摸键控制和WLAN访问

传感器和变送器通过标准电缆连接

特征和规格

测量原理

电磁
产品标题

带3路输入/输出的分体式变送器，传感器防腐保护符合EN ISO 12944标准。直接埋地安装或长期浸没在水中使用。水和污水行业苛刻应用的专用流量计。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低了复杂性和可变性：用户自定义I/O接口。自校验：Heartbeat Technology（心跳技术）。分体式仪表，最多带3路输入/输出。背光显示，按键操作和WLAN访问。
公称口径范围

DN 25...2000 (1...78")
接液部件材质

内衬：聚氨酯、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

9 dm³/min...110 000 m³/h (2.5 gal/min...700 Mgal/d)
最大过程压力

PN 40、Class 300、20K
介质温度范围

硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg涂层
DN 25...2000 (1...78")：碳钢，带保护漆涂层
传感器接线盒（标准）：铝合金AlSi10Mg涂层
1.4409 CF3M316传感器接线盒（可选）：聚碳酸酯
变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
防护等级

一体式仪表：IP66/67, type 4X
分体式传感器（标准）：IP66/67, type 4X
分体式传感器（可选）：IP68, type 6P，带保护漆涂层，符合EN ISO 12944 C5‐M/Im1/Im2/Im3防腐认证
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

3路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
输入

状态输入
4...20 mA输入
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
Heartbeat Technology（心跳技术）符合溯源校验要求，符合ISO 9001:2008标准章节7.6 a（TÜV认证）
压力认证和证书

CRN
材料证书

3.1材料证书
卫生型认证和证书

ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
应用广泛：多种焊接部件材料可选

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

完整查看过程信息和诊断信息：提供多种用户自定义输入/输出组合方式和现场总线

降低复杂性和多样性：用户自定义输入/输出功能

自带验证功能：内置Heartbeat Technology (心跳技术)

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计

仪表特点

标称口径：max. DN 600 (24")

所有通用防爆(Ex)认证

PTFE或PFA内衬

分体式仪表，最多带4路输入/输出

背光显示、触摸键控制和WLAN访问

传感器和变送器通过标准电缆连接

特征和规格

测量原理

电磁
产品标题

高温型流量计，分体式仪表最多带4路输入/输出。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用防爆认证。
变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。分体式仪表，最多带4路输入/输出。背光显示，触摸键操作和WLAN访问。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、
钛、双相钢Duplex 1.4462 (UNS S31803)
测量变量

体积流量、电导率、质量流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40、Cl. 300、20K
介质温度范围

PFA内衬：–20...+150 °C (–4...+302 °F)
高温型PFA内衬：–20...+180 °C (–4...+356 °F)
PTFE内衬：–40...+130 °C (–40...+266 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：1.4409 CF3M，类似316L
变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
防护等级

分体式传感器（标准）：IP66/67，Type 4X
分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X
显示/操作

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
输出

4路输出：
4...20 mA HART（有源/无源）
4...20 mA WirelessHART
4...20 mA（有源/无源）
脉冲/频率/开关量输出（有源/无源）
双脉冲输出（有源/无源）
继电器输出
输入

状态输入
4...20 mA输入
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
电源

24 VDC
100...230 VAC
100...230 VAC / 24 VDC（非危险区）
防爆认证

ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

ACS、NSF 61

优势
适于地下直埋或长期水下使用-经过认证的传感器

长时间操作安全可靠-全焊接式传感器牢固耐用

节能型流量测量-横截面与管道一致，无压损

免维护-无活动件

无需骨干电网-电池寿命长达15年

通过电子邮件和SMS提供全球范围的测量数据和事件传输-内置GSM/GPS调制解调器。

数据存储可靠-内置SD卡

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

通过认证的传感器，适用于要求最苛刻的水和污水应用

仪表特性

取得国际饮用水认证

防护等级 IP68 ( 6P 外壳)

变送器外壳采用耐用的聚碳酸酯

电池＆无线调制解调器等都装在同一个壳体中

测量周期可单独调整

特征和规格

测量原理

电磁
产品标题

流量计由电池供电，配备EN ISO 12944防腐认证和智能节电模式。直接埋地安装或长期浸没在水中使用。认证型传感器可以在水和污水行业中的严苛工况下使用。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

无需电网供电：电池寿命长达15年。通过电子邮件和SMS提供全球范围的测量数据和事件传输-内置GSM/GPS调制解调器。数据存储可靠：内置SD卡。聚碳酸酯变送器外壳经久耐用。所有部件安装在同一个外壳中，包括电池和无线调制解调器。
公称口径范围

DN 25...300 (1...12")
接液部件材质

内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
测量变量

体积流量、质量流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
测量范围

15 dm³...2500 m³/h (4...11 000 gal/min)
最大过程压力

PN 40、Class 300、20K
介质温度范围

硬橡胶内衬：0...+80 °C (+32...+176 °F)
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
环境温度范围

碳钢法兰：–10...+60 °C (14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

标准：碳钢，带保护漆涂层，全焊接型
传感器接线盒：聚碳酸酯
变送器外壳材质

聚碳酸酯
防护等级

一体式仪表：IP66/67, type 4X
分体式传感器（标准）：IP66/67, type 4X
分体式传感器（可选）：IP68, type 6P，带保护漆涂层，符合EN ISO 12944 C5‐M/Im1/Im2/Im3防腐认证
分体式变送器：IP66/67, Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置；通过电子邮件和短消息远程查询数据
输出

脉冲/开关量输出（无源）
输入

状态输入
数字通信

GSM、GPRS
电源

内部：
电池，3.6 VDC
外部：
100...240 VAC（44...66 Hz）/ 12...60 VDC
防爆认证

无
计量认证和证书

3.1材料证书，在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

CRN
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
传感器对中简单迅速，创新型的外壳构造

节能型流量测量-横截面与管道一致，无压损

经济-为简便运用和直接集成设计

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

免维护-无可动部件

应用领域
测量原理不受压力，密度，温度和粘度等参数影响

对于基础水的应用;相对于有限空间和塑料管的安装进行了优化.

设备特点

轻巧，方便安装

带不锈钢接地环

国际饮用水认证

2行显示，带按键

设备分一体型或分体型两种规格

HART

特征和规格

测量原理

电磁
产品标题

高性交比的流量计，提供夹持式仪表。适用于基本水应用场合；已经针对狭小空间安装和塑料管道安装优化。
传感器特点

传感器能够简单快速对中：创新的外壳结构。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。短安装长度和轻质量。内置不锈钢接地环。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 25...100 (1...4")
接液部件材质

内衬：聚酰胺
电极：1.4435 (316L)
测量变量

体积流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
测量范围

9...4700 dm3kg/h (2.5...1250 lb/min)
最大过程压力

PN 16，Cl. 150，10K
介质温度范围

0...+60 °C (+32...+140 °F)
环境温度范围

–20...+60 °C (–4...+140 °F)
传感器外壳材质

铝合金AlSi10Mg涂层
传感器接线盒：铝合金AlSi10Mg涂层
变送器外壳材质

粉末压铸铝
防护等级

一体式仪表：IP66/67, type 4X
分体式传感器：IP66/67, type 4X
分体式变送器：IP 67, type 4X
显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置
输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）
输入

无
数字通信

HART
电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证

FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
经济型传感器：基本要求的理想解决方案

节能的流量测量：不会因管道横截面积限制而产生压损

免维护：无可移动部件

使用经济：设计用于简单应用和直接集成

操作安全：显示可读过程信息

完全符合工业标准：IEC/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

完全适用于化工和过程行业中的基本应用

设备特性

标称口径：max.DN 600 (24")

所有常用的过程连接

PTFE内衬

两行显示，按键操作

提供一体式或分体式仪表

HART通信

特征和规格

测量原理

电磁
产品标题

经济型流量计，搭载高性价比变送器。完全适用于化工和过程行业中的基本应用。
传感器特点

经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用过程连接。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PTFE
电极：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金
测量变量

体积流量
最大测量误差

体积流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–10...+110 °C (+14...+230 °F)
环境温度范围

–10...+60 °C (+14...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg，带涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
变送器外壳材质

粉末压铸铝
防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP67，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP67，type 4X
显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置
输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）
输入

无
数字通信

HART
电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证

cCSAus
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

PED

优势
长期操作安全可靠-全焊接式传感器十分牢固

节能型流量测量-横截面与管道一致，无压损

免维护-无活动件

经济-为简便运用和直接集成设计

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度等参数影响

适合水和污水行业中最苛刻应用要求的专业产品.

设备特点

国际饮用水认证

防护等级IP68（6P型外壳）

2行显示，带按键

设备分一体型或分体型两种规格

HART

特征和规格

测量原理

电磁
产品标题

传感器防护等级IP68（Type 6P），搭配经济型变送器使用。水和污水行业苛刻应用的专用流量计。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 25...2000
1"...78"
接液部件材质

内衬：硬橡胶、聚氨酯
测量变量

体积流量
最大测量误差

±0.5% o.r. ± 2 mm/s (±0.5% o.r. ± 0.08 in/s)
测量范围

9 dm3/min...110 000 m3/h (2.5 gal/min...700 Mgal/d)
最大过程压力

PN 40、Class 300、20K
介质温度范围

0...+80 °C (+32...+176 °F)，–20...+50 °C (–4...+122 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg涂层
DN 25...2000 (1...78")：碳钢，带保护漆涂层
传感器接线盒（标准）：铝合金AlSi10Mg涂层
传感器接线盒（可选）：聚碳酸酯
变送器外壳材质

粉末压铸铝
防护等级

防护等级：IP66/67, type 4X；IP68, type 6P
显示/操作

两行背光显示
按键操作
输出

4...20mA +脉冲/状态（可设置）
数字通信

HART
电源

20...28 VAC
85...250 VAC
20...28 VAC / 11...40 VDC
防爆认证

FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
压力认证和证书

证书/测试：PED/VDS
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
安装灵活-多种符合卫生要求的过程连接

节能型流量测量-横截面与管道一致，无压损

经济-为简便运用和直接集成设计

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

免维护-无活动组件

应用领域
测量原理不受压力，密度，温度和粘度等影响

适合要求苛刻的卫生应用场合.

设备特点

PFA内衬

传感器外壳由不锈钢制成(3A, EHEDG)

浸湿材料CIP，SIP可清洁

2行显示，带按键

设备分一体型或分体型两种规格

HART

特征和规格

测量原理

电磁
产品标题

该流量计配备十分经济的变送器，能测量极小流量，适合苛刻的卫生应用场合。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 2...150
1/12"...6"
接液部件材质

内衬：PFA
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
测量变量

体积流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
测量范围

0.06 dm3...600 m3/h (0.015...2650 gal/min)
最大过程压力

PN 40、Cl. 150、JIS 20 K
介质温度范围

–20...+150 °C (–4...+302 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
防护等级

IP66/67, type 4X
分体式变送器：IP67, type 4X
显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置
输出

4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
输入

无
数字通信

HART
电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证

FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

PED
卫生型认证和证书

3-A、EHEDG、FDA

优势
降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")

节能型流量测量-横截面与管道一致，无压损

免维护 - 无可动部件

经济-为简便运用和直接集成设计

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

完全适用于水和污水行业的标准测量场合

仪表特性

传感器重量最多可减轻 30 %

公称直径：DN 25 ～ 2400 (1～ 90")

安装开档尺寸缩短，符合DVGW/ISO标准

两行显示，按键操作

一体化型或分离型

HART

特征和规格

测量原理

电磁
产品标题

该流量计配备重量优化的传感器，十分经济。完全适用于水和污水行业中的标准应用。
传感器特点

降低了安装成本-独一无二的松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量最多可以减轻30 %。公称口径：DN 25...2400 (1...90")。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

松套法兰；松套法兰，成型钢板：DN 25...300 (1...12")
固定法兰：DN 350...2400 (14...90")
接液部件材质

内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
测量变量

体积流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
测量范围

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)
最大过程压力

PN 16, Cl. 150
介质温度范围

PFA内衬：0...+80 °C (+32...+176 °F)
高温型PFA内衬：–20...+50 °C (–4...+122 °F)
PTFE内衬：–20...+90 °C (–4...+194 °F)
环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层
DN 350...2400 (14...90")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
变送器外壳材质

粉末压铸铝
防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP66，type X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP66/67，type 4X
显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置
输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）
输入

无
数字通信

HART
电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证

cCSAus
产品安全性

CE认证、C-Tick认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920

优势
经济型传感器：基本要求的理想解决方案

节能的流量测量：不会因管道横截面积限制而产生压损

免维护：无可移动部件

快速调试：针对应用的快速设置

操作安全：显示可读过程信息

完全符合工业标准：IEC/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

完全适用于化工和过程行业中的基本应用

设备特性

标称口径：max.DN 600 (24") (四线制) ；标称口径：max.DN 200 (8") (两线制)

PTFE内衬

两行背光显示，按键操作

提供一体式或分体式仪表

HART、PROFIBUS DP/PA通信

特征和规格

测量原理

电磁
产品标题

经济型流量计，采用模块化电子部件。完全适用于化工和过程行业中的基本应用。
传感器特点

经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。最大公称口径：DN 600 (24")。2区防爆认证。
变送器特点

调试快速：针对应用的快速设置。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽
测量变量

体积流量
最大测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–10...+110 °C (+14...+230 °F)
环境温度范围

–10...+60 °C (+14...+140 °F)
传感器外壳材质

铝合金AlSi10Mg，带涂层；碳钢，带保护漆涂层
变送器外壳材质

粉末压铸铝
防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP67，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP67，type 4X
显示/操作

两行背光显示，按键操作
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率输出（无源）
开关量输出（无源）
输入

状态输入
数字通信

HART
PROFIBUS PA/DP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX认证、cCSAus认证
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

PED

优势
运用广泛 - 具备多种接液材质

节能型流量测量 - 横截面与管道一致，无压损

免维护 - 无可动部件

经济 - 为简便运用和直接集成设计

操作安全 - 显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

致力于化工和过程应用中腐蚀性和高温介质测量

仪表特性

公称直径：max. DN 600 (24")

常用过程连接

PTFE 内衬

两行显示，按键操作

一体化型或分离型

HART

特征和规格

测量原理

电磁
产品标题

高温型流量计，搭配经济型变送器使用。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用过程连接。
变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 15...600
1/2"...24"
接液部件材质

内衬：PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、
钛、双相钢Duplex 1.4462 (UNS S31803)
测量变量

体积流量
最大测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
测量范围

4 dm3...9600 m3/h (0.5...44000 gal/min)
最大过程压力

PN40
Cl. 300
JIS 20K
AS 2129 Table E
介质温度范围

–40...+130 °C (–40...+266 °F)
环境温度范围

–40...+60 °C (–40...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
变送器外壳材质

粉末压铸铝
防护等级

标准：IP 67 (Type 4X)，适用变送器和传感器
可选：IP 68 (Type 6P)，适用分体式传感器
显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置
输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）
输入

无
数字通信

HART
电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证

FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

PED

优势
安装灵活-多种符合卫生要求的过程连接

节能型流量测量-横截面与管道一致，无压损

调试快捷-针对运用的快捷设置

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

免维护 - 无可动部件

应用领域
测量原理的选择不受压力、密度、温度和粘度的限制

用于苛刻工况下的卫生型测量

仪表特性

PFA内衬

传感器外壳采用不锈钢材质 (3A, EHEDG)

接液部分材质耐 CIP, SIP 清洗

两行背光显示，按键操作

一体化型或分离型

HART, PROFIBUS PA/DP

特征和规格

测量原理

电磁
产品标题

该流量计采用模块化电子部件设计，能测量极小流量，适合苛刻的卫生行业应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件，PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

调试快速：针对应用的快速设置。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 2...150
1/12"...6"
最大测量误差

±0.5%
±0.2%（可选）
测量范围

0...600 m3/h
最大过程压力

PN16...40
介质温度范围

-20...+150°C
(-4...+302°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
显示/操作

两行背光显示
按键操作
输出

4...20 mA
脉冲/频率
状态
输入

状态
数字通信

HART
PROFIBUS PA
防爆认证

ATEX
FM
CSA
TIIS
产品安全性

CE认证、C-tick认证、EAC认证
卫生型认证和证书

3-A、EHEDG

优势
运用广泛 - 具备多种接液材质

节能型流量测量 - 横截面与管道一致，无压损

免维护 - 无可移动部件

经济 - 为简便运用和直接集成设计

操作安全 - 显示模块提供简单易读的过程信息

完全符合行业标准 - IECE/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

致力于化工和过程应用中腐蚀性和高温介质测量

仪表特性

公称直径：max. DN 600 (24")

适用于防爆场合

PTFE 或 PFA内衬

两行显示，按键操作

一体化型或分离型

HART, PROFIBUS PA/DP

特征和规格

测量原理

电磁
产品标题

该流量计采用模块化电子部件设计，耐受最高的介质温度。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大 DN 600 (24")。所有通用防爆认证。
变送器特点

调试快速：针对应用的快速设置。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 15...600
1/2"...24"
最大测量误差

±0.5%
±0.2%（可选）
测量范围

0...9,600 m3/h
最大过程压力

PN10...40
Cl 150...300
JIS 10...20K
AS 2129表E
AS 4087 PN16
介质温度范围

-40...+180°C
(-40...+356°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

两行背光显示
按键操作
输出

4...20 mA
脉冲/频率
状态
输入

状态
数字通信

HART
PROFIBUS PA
防爆认证

ATEX、IECEx、NEPSI、TIIS、FM、CSA
产品安全性

CE认证、C-tick认证、EAC认证
压力认证和证书

PED、CRN

优势
长期操作安全可靠 - 全焊接式传感器十分牢固

节能型流量测量 - 横截面与管道一致，无压损

免维护 - 无活动件

经济 - 为简便运用和直接集成设计

操作安全 - 显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

专业应用于水和污水行业苛刻工况下的测量

仪表特性

取得国际饮用水认证

防护等级 IP68 (6P 外壳)

两行显示，按键操作

一体化型或分离型

HART, PROFIBUS PA/DP

特征和规格

测量原理

电磁
产品标题

该传感器采用模块化电子部件设计，防护等级达IP68(6P），是适合水产业和废水处理业最苛刻应用要求的专门产品。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

调试快速：针对应用的快速设置。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 25...2000
1"...78"
最大测量误差

±0.5%
±0.2%（可选）
测量范围

0...110,000 m3/h
最大过程压力

PN6...40
Cl 150...300
JIS 10...20K
AWWA Class D
AS 2129 Table E
AS 4087 PN16
介质温度范围

-20...+80°C
(-4...+176°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

两行背光显示
按键操作
输出

4...20 mA
脉冲/频率
状态
输入

状态
数字通信

HART
PROFIBUS PA/DP
防爆认证

ATEX、IECEx、NEPSI、FM、CSA
产品安全性

CE认证、C-tick认证、EAC认证
压力认证和证书

PED、CRN
卫生型认证和证书

饮用水认证：ACS、NSF 61、KTW/W270、WRAS BS6920

优势
长期操作安全可靠-全焊接式传感器十分牢固

节能型流量测量-横截面与管道一致，无压损

免维护-无活动件

针对计量交接的优质设计，获全世界知名计量机构认可

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

应用领域
测量原理的选择不受压力、密度、温度和粘度的限制

专业应用于水和污水行业苛刻工况下的测量

仪表特性

取得国际饮用水认证

防护等级 IP68 ( 6P 外壳)

取得计量交接认证，符合 MI-001/OIML R49标准

变送器符合 MI-001标准

一体化型或分离型

HART

特征和规格

测量原理

电磁
产品标题

传感器的防护等级为IP68 (Type 6P），搭配计量交接型变送器使用。水和污水行业苛刻应用的专用流量计。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

高品质：设计满足计量交接要求，通过公认计量机构的认证。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。符合MI-001认证的变送器。提供一体式或分体式仪表。
公称口径范围

DN 25...2000
1"...78"
最大测量误差

±0.5%
±0.2%（可选）
测量范围

0...110,000 m3/h
最大过程压力

PN6...40
介质温度范围

-20...+80°C
(-4...176°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

两行背光显示
按键操作
输出

4...20 mA
脉冲/频率
状态
输入

状态
数字通信

HART
防爆认证

ATEX
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
计量交接认证：MI-001、PTB
压力认证和证书

PED

优势
运用广泛-具备多种接液材质

节能型流量测量-横截面与管道一致，无压损

针对计量交接的优质设计，获全世界知名计量机构认可

操作安全-显示模块提供简单易读的过程信息

完全符合行业标准-IECE/EN/NAMUR

免维护 - 无可动部件

特征和规格

测量原理

电磁
产品标题

该流量计配备用于计量交接的变送器，耐受最高的介质温度，适用于化学工业和高温、腐蚀性介质测量的过程应用。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用防爆认证。
变送器特点

高品质：设计满足计量交接要求，通过公认计量机构的认证。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。符合MI-001认证的变送器。提供一体式或分体式仪表。
公称口径范围

DN 15...600
1/2"...24"
最大测量误差

±0.5%
±0.2%（可选）
测量范围

0...9,600 m3/h
最大过程压力

PN10...40
介质温度范围

-40...+150°C
(-40...+302°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

两行背光显示
按键操作
输出

4...20 mA
脉冲/频率
状态
输入

状态
数字通信

HART
防爆认证

ATEX
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
计量交接认证：MI-001、PTB

优势
经济型传感器 - 基本要求的理想解决方案

节能的流量测量 - 不会因管道横截面积限制而产生压损

免维护 - 无可移动部件

高品质 - 加料&灌装软件、密度、电极清洗和高级诊断软件

计算简便 - 双向累加器

自动数据复位服务

应用领域
双向测量原理不受压力、密度、温度和粘度的影响

完全适用于化工和过程行业中的基本应用

设备特性

标称口径：max.DN 600 (24") (四线制) ；标称口径：max.DN 200 (8") (两线制)

PTFE内衬

四行背光显示，触摸键控制

提供一体式或分体式仪表

HART、PROFIBUS DP/PA、Modbus RS485、基金会现场总
线(FF)、工业以太网(EtherNet/IP)通信

特征和规格

测量原理

电磁
产品标题

经济型流量计，灵活系统集成。完全适用于化工和过程行业中的基本应用。
传感器特点

经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。2区防爆认证。
变送器特点

高品质：加料&灌装软件、密度、电极清洗和高级诊断功能。计算简便：双向累加器。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 15...600 (½...24")
接液部件材质

内衬：PTFE
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽
测量变量

体积流量
最大测量误差

体积流量：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
测量范围

4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力

PN 40，Cl. 150，20K
介质温度范围

–10...+110 °C (+14...+230 °F)
环境温度范围

–10...+60 °C (+14...+140 °F)
传感器外壳材质

DN 15...300 (½...12")：铝合金AlSi10Mg，带涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
变送器外壳材质

粉末压铸铝
防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP67，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP67，type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率（无源）
继电器输出
开关量输出（无源）
输入

2路模块化输入：
状态输入
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX认证、cCSAus认证
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

3.1材料证书，在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书

PED
材料证书

3.1材料证书

优势
安装灵活-多种符合卫生要求的过程连接

节能型流量测量-横截面与管道一致，无压损

提供针对灌装、密度、电极清洗及高级设备故障诊断的软件

计算简便-双向累加器

数据自动恢复，易于维护

免维护 - 无可动部件

应用领域
测量原理的选择不受压力、密度、温度和粘度的限制

适用于苛刻的卫生型测量场合

仪表特性

PFA内衬

传感器外壳采用不锈钢材质 (3A, EHEDG)

接液部件材质耐 CIP, SIP清洗

四行背光显示，触摸控制

一体化型或分离型

HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP

特征和规格

测量原理

电磁
产品标题

该流量计采用灵活系统集成，能测量极小流量，适合苛刻的卫生行业应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

高品质：加料&灌装软件、密度、电极清洗和高级诊断功能。计算简便：双向累积。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 2...150
1/12"...6"
最大测量误差

±0.2%
测量范围

0...600 m3/h
最大过程压力

PN16...40
介质温度范围

-20...+150°C
(-4...+302°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
显示/操作

四行背光显示/触摸键控制
输出

4...20 mA
脉冲/频率（有源/无源）
继电器
状态
输入

状态
电流输入
数字通信

HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
防爆认证

ATEX
FM
CSA
TIIS
产品安全性

CE认证、C-tick认证、EAC认证
卫生型认证和证书

3-A、EHEDG

优势
运用广泛-具备多种接液材质

节能型流量测量-横截面与管道一致，无压损

质量-提供针对灌装、密度、电极清洗及高级设备故障诊断的软件

计算简便-双向累加器

数据自动恢复，易于维护

免维护 - 无可动部件

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

致力于化工和过程应用中腐蚀性和高温介质测量

仪表特性

公称直径： max. DN 600 (24")

适用于防爆场合

PTFE 或 PFA内衬

四行背光显示，触摸控制

一体化型或分离型

HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP

特征和规格

测量原理

电磁
产品标题

该流量计采用灵活系统集成，耐受最高的介质温度。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点

应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用防爆认证。
变送器特点

高品质：加料&灌装软件、密度、电极清洗和高级诊断功能。计算简便：双向累积。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 15...600
1/2"...24"
最大测量误差

±0.2%
测量范围

0...9,600 m3/h
最大过程压力

PN10...40
Cl 150...300
JIS 10...20K
AS 2129 Table E
AS 4087 PN16
介质温度范围

-40...+180°C
(-40...+356°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

四行背光显示
触摸键控制
输出

4...20 mA
脉冲/频率（有源/无源）
继电器
状态
输入

状态
电流输入
数字通信

HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
防爆认证

ATEX
FM
CSA
TIIS
产品安全性

CE认证、C-tick认证、EAC认证

优势
长时间操作安全可靠-全焊接式传感器牢固耐用

节能型流量测量-横截面与管道一致，无压损

免维护-无活动件

质量-提供针对灌装、密度、电极清洗及高级故障诊断的软件

计算简便-双向累加器

数据自动恢复，易于维护

应用领域
双向测量原理不受压力、密度、温度和粘度的限制

专业应用于水和污水行业，适用于最苛刻的测量工况

仪表特性

取得国际饮用水认证

防护等级 IP68 (6P 外壳)

四行背光显示，触摸控制

一体化型或分离型

HART, PROFIBUS PA/DP, Modbus RS485, FF, EtherNet/IP

特征和规格

测量原理

电磁
产品标题

传感器防护等级IP68（Type 6P），搭配变送器使用，灵活系统集成。水和污水行业苛刻应用的专用流量计。
传感器特点

长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
变送器特点

高品质：加料&灌装软件、密度、电极清洗和高级诊断功能。计算简便：双向累积。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 25...2000
1"...78"
最大测量误差

±0.2%
测量范围

0...110,000 m3/h
最大过程压力

PN6...40
Cl 150...300
JIS 10...20K
AWWA Cl D
AS 2129 Table E
AS 4087 PN16
介质温度范围

-20...+80°C
(-4...+176°F)
环境温度范围

-20...+60°C
-40...+60°C（可选）
防护等级

IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作

四行背光显示
触摸键控制
输出

4...20 mA
脉冲/频率（有源/无源）
继电器
状态
输入

状态
电流输入
数字通信

HART
PROFIBUS PA
Profibus DP
FOUNDATION Fieldbus
防爆认证

ATEX
FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证

优势
安装灵活-多种符合卫生要求的过程连接

节能型流量测量-横截面与管道一致，无压损

性能最佳-针对要求苛刻的流体，内置固体含量检测

最高安全水平-集成电极清洗

数据自动恢复，易于维护

免维护 - 无可动部件

应用领域
测量原理的选择不受压力、密度、温度和粘度的限制

适用于苛刻的卫生型测量场合

仪表特性

PFA内衬

传感器外壳采用不锈钢 (3A, EHEDG)

接液部分材质耐 CIP, SIP 清洗

四行背光显示，触摸控制

两路开关量输出

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus

特征和规格

测量原理

电磁
产品标题

该流量计具备集成的固体含量诊断功能，能测量极小流量，适合苛刻的卫生行业应用。
传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。
变送器特点

最高性能：针对苛刻流体自带固体含量检测。最高安全性：内置电极清洗功能。自动恢复数据，用于服务。四行背光显示，触摸键控制。两个开关量输出。
公称口径范围

DN 2...150
1/12"...6"
最大测量误差

±0.25%
测量范围

0...600 m3/h
最大过程压力

PN16...40
介质温度范围

-20...+150°C
(-4...+302°F)
防护等级

IP 67 (NEMA 4x)
显示/操作

四行背光显示
触摸键控制
输出

4...20 mA
脉冲/频率（有源/无源）
继电器
状态
输入

状态
电流输入
数字通信

HART
PROFIBUS PA
FOUNDATION Fieldbus
防爆认证

ATEX
FM
CSA
产品安全性

CE认证、C-tick认证、EAC认证
卫生型认证和证书

3-A、EHEDG

显示更少

优势
模块化的设备与操作概念，带来更高的效率。

可选择批量测量与浓度测量软件作为扩展功能。

带诊断功能与数据备份，提升过程质量。

一体化多变量流量测量仪表。

平衡的双管测量系统设计，抗震性好。

坚固的设计，不受外部管道作用力影响。

无需进出口直管段，安装简便。

应用领域
科氏力质量流量测量原理与流体的物理性质无关，例如粘度和密度。

性能特征
– 质量流量（液体）： ±0.20% o.r.
– 质量流量（气体）：±0.75% o.r.

过程温度最高可达+140 °C (+284 °F)

安全隔膜（可选）

提供保证的产品质量，符合CIP/SIP卫生标准

低保养成本

坚固的现场（铝）外壳，具有67年知识产权的独家专利

食品/卫生行业/部门的相关审批

3A认证

特征和规格

测量原理

科里奥利质量流量
产品标题

流量计具有最低总使用成本，搭配一体式或分体式变送器使用。在标准应用中进行液体和气体的高精度测量，应用广泛。
传感器特点

使用经济：多用途仪表；传统体积流量计的替代优选。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。
变送器特点

使用经济：专用于标准应用。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 8...80 (⅜...3")
接液部件材质

测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量（液体）：±0.20 %（标准）
体积流量（液体）：±0.20 %
质量流量（气体）：±0.75 %
密度（液体）：±0.0005 g/cm³
测量范围

0...180 000 kg/h (0...6600 lb/min)
最大过程压力

PN 100，Cl. 600，63K
介质温度范围

–40...+140 °C (–40...+284 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X；分体式变送器：IP67，Type 4X
显示/操作

两行背光显示，按键操作
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
输入

状态输入
数字通信

HART
PROFIBUS PA
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN
FDA
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证和证书

船级认证
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A

优势
模块化的设备与操作概念，带来更高的效率

数据备份，提升过程质量

一体化多变量流量测量仪表

平衡的双管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力质量流量测量原理与流体的物理性质无关，例如粘度和密度。

极为精确地测量液体和气体，例如石油、润滑剂、燃料、液化气、溶剂、视频和压缩气体（天然气）

流体温度最高可达 +350 °C (+662 °F)

过程压力可以高达100 bar (1450 psi)

质量流量测量高达 2200 t/h (80 850 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
特点/应用

通用多变量流量计，用于液体和气体测量
环境温度

-20...+65°C
(-4...+140°F)
过程温度

-50...+350°C
(-58...+662°F)
过程绝压

PN 16...100
Cl 150...600
JIS 10...63K
接液部件

904L/1.4539
Alloy C-22合金
输出

4...20 mA
脉冲/频率
状态
证书和认证

ATEX
FM
CSA
TIIS

优势
模块化的设备与操作概念，带来更高的效率。

数据备份，提升过程质量。

一体化的多变量流量测量仪表。

平衡的单管测量系统设计，抗震性好。

坚固的设计，不受外部管道作用力影响。

无需进出口直管段，安装简便。

应用领域
科氏力质量流量测量原理与流体物理属性无关，例如粘度和密度。

适合对极小流量的连续测量

极为精确地测量液体和气体，例如乳剂、添加剂、调味料、胰岛素、高压气体和低压气体。

液体温度最高可达 +200 °C (+392 °F)

过程压力最高可达 400 bar (5800 psi)

危险区域认证

ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

测量原理

科里奥利质量流量
产品标题

单测量管流量计，用于极小流量测量，搭配一体式或分体式变送器。用于连续过程控制中的极小流量液体和气体的高精度测量。
传感器特点

最高过程安全性：自排空测量管。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 1...4 (¹⁄₂₄...¹⁄₈")。最大过程压力为400 bar (5800 psi)。
变送器特点

使用经济：专用于标准应用。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围

DN 1...4 (¹⁄₂₄...¹⁄₈")
接液部件材质

测量管：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金
连接部件：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金；1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量（液体）：±0.15 %
体积流量（液体）：±0.15 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³
测量范围

0...450 kg/h (...16.5 lb/min)
最大过程压力

PN 40，Cl. 300，20K，400 bar (5800 psi)
介质温度范围

–50...+200 °C (–58...+392 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，Type 4X；分体式变送器：IP67，Type 4X
显示/操作

两行背光显示，按键操作
通过现场显示单元和调试软件设置
输出

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
输入

状态输入
数字通信

HART
PROFIBUS PA
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
CRN
3-A、EHEDG
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
压力认证和证书

CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A、EHEDG

优势
模块化的设计与操作概念，带来更高的效率

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的双管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理与流体本身的物理性质无关，例如粘度和密度．

极为精确地测量液体（水）和气体在高压（> 100 bar）条件下的流量。

流体温度最高可达+350 °C (+662 °F)

过程压力可以高达350 bar (5080 psi)

质量流量测量可以高达2200 t/h (80 850 lb/min)

计量交接认证

PTB, NMi, METAS, BEV, NTEP, MC

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
特点/应用

用于计量交接测量的科氏力质量流量计。
环境温度

-20...+65°C
(-4...+140°F)
过程温度

-50...+200°C
(-58...+392°F)
过程绝压

PN 16...100
Cl 150...600
JIS 10...63K
接液部件

904L/1.4539
Alloy C-22 2.4602合金
输出

4...20 mA
脉冲/频率（10 KHz，90°相移，有源/无源）
继电器/状态
证书和认证

ATEX
FM
CSA
TIIS

优势
用于现场操作与诊断的FieldCare

能耗极低

节省安装空间的一体化结构

平衡的双管测量系统设计，抗震性好

无需进出口直管段，安装简便

应用领域
科氏力测量原理不受流体本身的物理性质影响，比如粘度和密度。

专为使用天然气（CNG）燃料的汽车设计。

流体温度可以高达+150 °C (+302 °F)

过程压力最高可达350 bar (5080 psi)

质量流量测量可以达到150 kg/min (330 lb/min)

危险区域认证

ATEX, NEC/CEC, NEPSI

通用控件连接

Modbus RS485

特征和规格

测量原理

科里奥利质量流量
产品标题

添加燃料应用场合中使用的流量计，无缝系统集成。高压添加燃料应用场合中的压缩天然气（CNG）的精准测量。
传感器特点

优越的操作安全性：在极端环境条件下可进行可靠测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。最大流量为150 kg/min (330 lb/min)。最大过程压力为350 bar (5080 psi)。
变送器特点

高系统集成灵活性：多种通信接口。调试快速：预设置仪表。自动恢复数据，用于服务。提供一体式或分体式仪表。灵活输出组合和Modbus RS485。
公称口径范围

DN 8...25 (⅜...1")
接液部件材质

测量管：1.4435 (316L)
连接部件：1.4404 (316)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量：批量的±0.5 %
测量范围

0...150 kg/h (0...330 lb/min)
最大过程压力

350 bar (5080 psi)
介质温度范围

–50...+150 °C (–58...+302 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
防护等级

IP67，Type 4X；分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

1路模块化输入：状态
数字通信

HART、Modbus RS485
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、NEC/CEC、NEPSI
其他认证和证书

3.1材料证书，在认证标定装置上标定（符合ISO/IEC 17025标准），计量交接
CRN

优势
降低安装成本 - 一体化单管结构

减少过程测量点 - 多变量测量（流量、密度、温度）

节约安装空间 - 无需前后直管段

高度灵活的系统集成 - 通信接口选择范围广

快速调试 - 预设置仪表

参数的自动恢复

应用领域
科里奥利测量原理操作独立于物理流体性质。

流体温度最高可允许+ 200°C(392°F +)

过程压力最高可达400bar(5800 psi)

质量流量测量多达1000千克/小时(36.75磅/分钟)

危险区域使用认证

ATEX, NEC/CEC, NEPSI

常用的过程连接控制系统

Modbus RS485

特征和规格

测量原理

科里奥利质量流量
产品标题

超紧凑型一体式传感器，用于极小流量测量，实现简单系统集成。用于液体和气体的极小流量，是撬装集成的理想选择。
传感器特点

低安装成本：一体式单测量管结构。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 1...6 (¹⁄₂₄...¹⁄₄")。最大过程压力为400 bar (5800 psi)。
变送器特点

高系统集成灵活性：多种通信接口。调试快速：预设置仪表。自动恢复数据，用于服务。提供一体式或分体式仪表。灵活输出组合。
公称口径范围

DN 1...6 (¹⁄₂₄...¹⁄₄")
接液部件材质

测量管：1.4539 (904L)
连接部件：1.4539 (904L)、1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度
最大测量误差

质量流量（液体）：±0.1 %
体积流量（液体）：±0.1 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm3
测量范围

0...1000 kg/h (0...37 lb/min)
最大过程压力

PN 40，Cl. 300，10K，400 bar (5800 psi)
介质温度范围

–50...+200 °C (–58...+392 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

1路模块化输入：状态
数字通信

HART、Modbus RS485
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、NEC/CEC、NEPSI
其他认证和证书

3.1材料证书，在认证标定装置上标定（符合ISO/IEC 17025标准），NAMUR、SIL
CRN

优势
可选择浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

PremiumCal可提供最佳性能

一体化多变量流量测量

平衡的四管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科里奥利力测量原理与流体本身物理性质无关，例如粘度和密度。

极为准确地测量液体和气体，例如油、润滑剂、燃料、液化气、溶剂和压缩气体。

质量流量测量高达4100 t/h (4520 tn. sh./h)

法兰：直径 300, 350, 400 (12", 14", 16")

流体温度可以高达+180 °C (+356°F)

过程压力最高可达100 bar (1440 psi)

计量交接认证

MID, NTEP, MC

特征和规格

测量原理

科里奥利质量流量
产品标题

最大流量的四根测量管流量计，变送器具有计量交接功能。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。
传感器特点

效率提升：一个安装点即可完成最高精度的大流量测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 300...400 (12...16")。四根测量管系统，低压降。
变送器特点

高品质：设计满足计量交接要求，通过公认计量机构的认证。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸控制。提供一体式或分体式仪表。
公称口径范围

DN 300...400 (12...16")
接液部件材质

测量管：1.4404 (316/316L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量（液体）：±0.1 %（标准）、0.05 %（可选）
体积流量（液体）：±0.1 %
质量流量（气体）：±0.35 %
密度（液体）：±0.0005 g/cm³
测量范围

0...4100 t/h (0...4520 tn. sh./h)
最大过程压力

PN 100，Cl. 600
介质温度范围

–50...+180 °C (–58...+356 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4404 (316L)，强耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作
（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
相移脉冲
继电器
输入

1路模块化输入：状态
数字通信

HART
Modbus RS485
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、EAC
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、计量交接、PED、CRN、AD 2000 NACE MR0175/MR0103、PMI；焊接测试符合EN、ASME、NORSOK标准
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
计量交接认证：MI-002（气体）、MI-005（液体）
压力认证和证书

PED、CRN、AD 2000
材料证书

3.1材料证书
NACE MR0175/MR0103，PMI，焊接测试遵循EN、ASME、NORSOK标准

优势
模块化的设计与操作概念，带来更高的效率

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的单管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理不受流体本身物理性质的影响，例如粘度和密度．

适合连续测量，罐装容器测量以及微小流量测量。

极为精确地检测液体和气体，例如乳剂、添加剂、调味料、胰岛素、高压和低压气体。

流体温度可以高达+200 °C (+392 °F)

过程温度最高可达400 bar (5800 psi)

计量交接认证

PTB, NMi, METAS, BEV

特征和规格

测量原理

科里奥利质量流量
产品标题

单测量管流量计，用于极小流量测量，带计量交接功能。用于连续过程控制中的极小流量液体和气体的高精度测量。
传感器特点

最高过程安全性：自排空测量管。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 2...4 (¹⁄₁₂...¹⁄₈")。最大过程压力为400 bar (5800 psi)。
变送器特点

高品质：设计满足计量交接要求，通过公认计量机构的认证。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 2...4 (¹⁄₁₂...¹⁄₈")
接液部件材质

测量管：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金
连接部件：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金；1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量（液体）：±0.1 %
体积流量（液体）：±0.1 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³
测量范围

0...450 kg/h (0...16.5 lb/min)
最大过程压力

PN 40，Cl. 300，20K，400 bar (5800 psi)
介质温度范围

–50...+200 °C (–58...+392 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X；分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
相移脉冲
继电器
输入

1路模块化输入：状态
数字通信

HART
Modbus RS485
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、计量交接认证、CRN、3-A、EHEDG
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
计量交接认证：MI-002（气体）、MI-005（液体）、PTB 7.251（气体）、MC
压力认证和证书

CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A、EHEDG

优势
模块化的设计与操作概念，带来更高的效率

可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的双管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理不受流体物理性质影响，例如粘度和密度。

极其准确地测量液体和气体流量，例如油、润滑剂、燃料、液化气、溶剂、食品和压缩气体（天然气）

流体温度最高可达+350 °C (662 °F)

过程压力最高可达100 bar (1450 psi)

质量流量测量可达2200 t/h (80 850 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
特点/应用

通用多变量流量计，用于液体和气体测量
环境温度

-20...65°C
(-4...+140°F)
过程温度

-50...+350°C
(-58...+662°F)
过程绝压

PN 16...100
Cl 150...600
JIS 10...63K
接液部件

904L/1.4539

Alloy C-22 2.4602合金
输出

4...20 mA
脉冲/频率（10 KHz，有源/无源）
继电器/状态
证书和认证

ATEX
FM
CSA
TIIS

优势
材料选用符合ASME BPE和BN2导则以及EN 1.4435/ASME 316L来选择材料，选用低铁素体。

接液部分表面： Ra max = 0.76 μm (30 μin.) 或Ra max = 0.38 μm (15 μin)
电解抛光

流量计标定符合ISO/SCS/IEC 17025/A2LA标准，密度标定可追溯

全焊接传感器设计，无密封或垫圈

电解抛光外壳：”卫生型设计“可提供更佳防腐性能，便于清洁。

完整的排水系统，即使水平安装也可正常排水。

应用领域
科氏力测量原理不受流体的物理性质影响，例如粘度和密度。

极其精确地测量液体和气体，主要用于生命科学行业。

过程温度可以高达+200 °C (+392 °F)，压力可达63 bar (914 psi)

质量流量测量最高达70 t/h (2570 lb/min)

高度监管行业认证

ASME BPE相关领域的一致认证，3A，EHEDG

材料检验证书：EN 10204，MTR材料认证，耐磨性，铁素体

特征和规格

测量原理

科里奥利质量流量
产品标题

生命科学测量专家，带扩展变送器功能。生命科学行业的无菌条件下的专用流量计。
传感器特点

最高过程质量：完全满足行业要求。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。ASME BPE认证、3-A认证和EHEDG认证，低铁素体含量。1.4435 (316L)材质的测量管经过电抛光处理。
变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 8...50 (⅜...2")
接液部件材质

测量管：1.4435 (316L)
连接部件：1.4435 (316L)、1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度
最大测量误差

质量流量（液体）：±0.1 %
体积流量（液体）：±0.1 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³
测量范围

0...70 000 kg/h (0...2570 lb/min)
最大过程压力

PN 63，Cl. 300，40K
介质温度范围

–50...+200 °C (–58...+392 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

2路模块化输入：
状态
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus
RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
PED、CRN
3-A、EHEDG、FDA、ASME BPE、ISPE
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A、EHEDG、FDA、ASME BPE、ISPE

优势
模块化的设计与操作概念，带来更高的效率

可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的单管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理不受流体物理性质的影响，例如粘度和密度。

极其准确地测量液体和气体，例如油、润滑剂、燃料、液化气、清洗剂、溶剂、无菌媒介（血浆）、食品和油漆。

流体温度最高可达+150 °C (+302 °F)

过程压力最高可达100 bar (1450 psi)

质量流量测量可以达到180 t/h (6615 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
产品标题

同时进行在线粘度测量和流量测量，带扩展变送器功能。在低压损要求和敏感性流体测量应用中进行液体和气体测量。
传感器特点

节能：通径结构设计，压损最小。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。自排空的单直管测量系统。采用TMB技术。
变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 8...80 (⅜...3")
接液部件材质

测量管：9级钛
连接部件：2级钛
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度、粘度
最大测量误差

质量流量（液体）：±0.1 %
体积流量（液体）：±0.1 %
质量流量（气体）：±0.5 %
密度（液体）：±0.0005 g/cm³
测量范围

0...180 000 kg/h (0...6600 lb/min)
最大过程压力

PN 100，Cl. 600，63K
介质温度范围

–50...+150 °C (–58...+302 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301/1.4307 (304L)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X；分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

2路模块化输入：
状态
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL
PED、CRN
3-A、EHEDG
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A、EHEDG

优势
模块化的设计与操作概念，带来更高的效率

可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的单管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力质量流量测量原理，不受流体的物理性质影响，例如粘度和密度。

极其准确地测量下列液体流量：油、润滑剂、液化气、油漆、清洗剂和溶剂。

流体温度可以高达+200 °C (+392 °F)

过程压力最高可达40 bar (580 psi)

质量流量测量可以达到70 t/h (2570 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
产品标题

The chemically resistant single‐tube flowmeter with extended transmitter functionality. Highly accurate measurement of liquids and gases in applications requiring highest corrosion resistance.
传感器特点

Maximum safety for chemically aggressive fluids – corrosionresistant wetted parts. Fewer process measuring points –multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Measuring tube made of Tantalum, Zirconium. Nominal diameter: DN 8 to 50 (³⁄₈ to 2").
变送器特点

Quality – software for filling & dosing, density & concentration, advanced diagnostics. Flexible data transfer options – numerous communication types. Automatic recovery of data for servicing. 4‐ line backlit display with touch control. Device in compact or remote version.
公称口径范围

DN 8 to 50 (³⁄₈ to 2")
接液部件材质

Measuring tube: Tantalum 2.5W; 702 (UNS R60702)
Connection: Tantalum; 702 (UNS R60702)
测量变量

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration
最大测量误差

Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas, Tantalum only): ±0.5 %
Density (liquid): ±0.0005 g/cm³
测量范围

0 to 70 000 kg/h (0 to 2570 lb/min)
最大过程压力

PN 40, Class 300, 20K
介质温度范围

Tantalum: –50 to +150 °C (–58 to +302 °F)
Ziconium: –50 to +200 °C (–58 to +392 °F)
环境温度范围

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)
传感器外壳材质

1.4301 (304), corrosion resistant
变送器外壳材质

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast
防护等级

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure
显示/操作

4‐line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
输出

4 modular outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)
Relay
输入

2 modular inputs:
Status
0‐20 mA (active)/4‐20 mA (active/passive)
数字通信

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP
电源

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)
防爆认证

ATEX, IECEx, FM, CSA, NEPSI, TIIS
产品安全性

CE, C-tick, EAC marking
功能安全性

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
计量认证和证书

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
压力认证和证书

PED, CRN
材料证书

3.1 material

优势
带诊断功能与数据备份功能，提升过程质量

PremiumCal可提供最佳性能

一体化多变量流量测量

平衡的四管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

可选择批量测量与浓度测量软件作为扩展功能

应用领域
科里奥利力侧量原理不受流体本身的物理性质所影响，例如粘度和密度。

极其精确地测量液体和气体，如油、润滑剂、燃料、液化气、溶剂和压缩气体。

质量流量测量高达4100 t/h (4520 tn. sh./h)

法兰：直径 300, 350, 400 (12", 14", 16")

流体温度可高达+180 °C (+356°F)

过程压力可高达100 bar (1440 psi)

危险区域认证

ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

测量原理

科里奥利质量流量
产品标题

最大流量的四根测量管流量计，变送器可进行功能扩展。在油气行业中的沿海/海上平台应用中进行最大流量测量，性能优越。
传感器特点

效率提升：一个安装点即可完成最高精度的大流量测量。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。公称口径：DN 300...400 (12...16")。四根测量管系统，低压降。
变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。4行背光文字显示，触摸控制。提供一体式或分体式仪表。
公称口径范围

DN 300...400 (12...16")
接液部件材质

测量管：1.4404 (316/316L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度
最大测量误差

质量流量（液体）：±0.1 %（标准）、0.05 %（可选）
体积流量（液体）：±0.1 %
质量流量（气体）：±0.35 %
密度（液体）：±0.0005 g/cm³
测量范围

0...4100 t/h (0...4520 tn. sh./h)
最大过程压力

PN 100，Cl. 600
介质温度范围

–50...+180 °C (–58...+356 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4404 (316L)，强耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

2路模块化输入：
状态
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN、AD 2000
NACE MR0175/MR0103、PMI；焊接测试符合EN、ASME、NORSOK标准
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证和证书

船级认证
压力认证和证书

PED、CRN、AD 2000
材料证书

3.1材料证书
NACE MR0175/MR0103，PMI，焊接测试遵循EN、ASME、NORSOK标准

优势
模块化的设计与操作概念，带来更高的效率

可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡的双管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力流量测量原理不受流体的物理性质影响，例如粘度和密度．

性能参数
– 质量流量（液体）：±0.15% o.r.
– 质量流量（气体）：±0.75% o.r.

过程温度可达+140 °C (+284 °F)

安全隔膜（可选）

提供保证的产品质量，符合CIP/SIP卫生标准

保养成本低

坚固的现场(铝)外壳，具有67年知识产权保护

食品行业/卫生部门审批

3A认证

特征和规格

测量原理

科里奥利质量流量
产品标题

流量计具有最低总使用成本，带扩展变送器功能。在标准应用中进行液体和气体的高精度测量，应用广泛。
传感器特点

使用经济：多用途仪表；传统体积流量计的替代优选。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。
变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 8...80 (⅜...3")
接液部件材质

测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度
最大测量误差

质量流量（液体）：±0.15 %（标准）、0.10 %（可选）
体积流量（液体）：±0.15 %
质量流量（气体）：±0.75 %
密度（液体）：±0.0005 g/cm³
测量范围

0...180 000 kg/h (0...6600 lb/min)
最大过程压力

PN 100，Cl. 600，63K
介质温度范围

–40...+140 °C (–40...+284 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X。分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
可以通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

2路模块化输入：
状态
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN
3-A
产品安全性

CE认证、C-tick认证、EAC认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证和证书

船级认证
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A

优势
模块化的设计与操作概念，带来更高的效率

可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

一体化多变量流量测量

平衡单管测量系统不受震动影响

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理与流体的物理性质无关，例如粘度和密度。

适合罐装和配料微小流量的连续测量。

极为精确地测量液体和气体，例如乳剂、添加剂、调味料、胰岛素、高压和低压气体。

液体温度最高可达+200 °C (+392 °F)

过程压力最高可达400 bar (5800 psi)

危险区域认证

ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

测量原理

科里奥利质量流量
特点/应用

单管测量系统用于最高精度的小流量测量。
环境温度

-20...+65°C
(-4...+140°F)
过程温度

-50...+200°C
(-58...+392°F)
过程绝压

PN 16...400
Cl 150...600
JIS 10...63K
接液部件

904L/1.4539
Alloy C22 2.4602合金
输出

4...20mA
脉冲/频率（10 KHz），有源/无源
继电器/状态
证书和认证

ATEX
FM
CSA

优势
可选择批量测量与浓度测量软件作为扩展功能

带诊断功能与数据备份功能，提升过程质量

PremiumCal可提供最佳性能

一体化多变量流量测量

平衡的双管测量系统设计，抗震性好

结构坚固，不受外部管道作用力影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理不受流体物理性质影响，例如粘度和密度。

极其精确地测量液体和气体，如油、润滑剂、燃料、液化气、溶剂、压缩气体等。

流体温度最高可达+200 °C (+392°F)

过程压力可以高达258.6 bar (3750 psi)

质量流量测量可以达到800 t/h (29 400 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

测量原理

科里奥利质量流量
产品标题

高压型流量计坚固耐用，带扩展变送器功能。具有最高测量精度和最高过程压力；完全满足海上/内陆应用要求。
传感器特点

最高安全性：最高抗应力腐蚀断裂能力。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。测量管材质：25Cr双相钢1.4410 (UNS S32750)。最大过程压力：PN 250，Cl. 1500。
变送器特点

高品质：提供灌装、密度和浓度软件，以及高级诊断功能。灵活数据传输方式：多种通信类型。自动恢复数据，用于服务。四行背光显示，触摸键控制。提供一体式或分体式仪表。
公称口径范围

DN 80...150 (3...6")
接液部件材质

测量管：25Cr duplex（超级双相钢）、1.4410 (UNS S32750)
连接部件：25Cr duplex（超级双相钢）、1.4410 (F53)
测量变量

质量流量、密度、温度、体积流量、校正体积流量、参考密度、浓度
最大测量误差

质量流量（液体）：±0.1 %（标准）、0.05 %（可选）
体积流量（液体）：±0.1 %
质量流量（气体）：±0.35 %
密度（液体）：±0.0005 g/cm³
测量范围

0...800 000 kg/h (0...29 400 lb/min)
最大过程压力

PN 250，Cl. 1500
介质温度范围

–40...+200 °C (–40...+392 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4404 (316L)，强耐腐蚀
变送器外壳材质

粉末压铸铝
1.4301 (304)，钢板
CF3M (316L)，铸钢
防护等级

IP67，type 4X；分体式变送器：IP67，Type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示单元和调试软件设置
输出

4路模块化输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
继电器
输入

2路模块化输入：
状态
0...20 mA（有源）/ 4...20 mA（有源/无源）
数字通信

HART、PROFIBUS PA/DP、FOUNDATION Fieldbus、Modbus RS485、EtherNet/IP
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN、AD 2000
NACE MR0175/MR0103、PMI；焊接测试符合EN、ASME、NORSOK标准
产品安全性

CE认证、C-Tick认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证和证书

船级认证
压力认证和证书

PED、CRN、AD 2000
材料证书

3.1材料证书
NACE MR0175/MR0103，PMI，焊接测试遵循EN、ASME、NORSOK标准

优势
模块化的设备与操作概念，带来更高的效率。

一体化结构的流量测量，更少测量点－多元化测量（流量，温度）

平衡的双管测量系统设计，抗震性好。

坚固的设计，不受外部管道作用力影响。

无需进出口直管段，安装简便。

应用领域
科氏力测量原理不受液体物理属性影响，例如粘度和密度。

极为精确地测量液体和气体，例如添加剂、石油、油脂、酸、碱、涂料、油漆和天然气。

流体温度最高可达 +140 °C (+284 °F)

过程压力可以高达100 bar (1450 psi)

质量流量测量可达180 t/h (6600 lb/min)

危险领域认证

ATEX, FM, CSA, TIIS, IECEx, NEPSI

特征和规格

测量原理

科里奥利质量流量
产品标题

流量计具有最低总使用成本，搭配紧凑型现场变送器使用。在标准应用中进行液体和气体的高精度测量，应用广泛。
产品标题

传统容积式流量计的经济型替代品
传感器特点

使用经济：多用途仪表；传统体积流量计的替代优选。更少的过程测量点：多变量测量（流量、密度、温度）。所需安装空间小：无前后直管段长度要求。一体式双管系统。最高介质温度为+140 °C (+284 °F)。
变送器特点

高性价比：专门针对低端应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行背光显示，无现场操作。一体式仪表。
公称口径范围

DN 8...80 (⅜...3")
接液部件材质

测量管：1.4539 (904L)
连接部件：1.4404 (316/316L)
测量变量

质量流量、体积流量、校正体积流量
最大测量误差

质量流量（液体）：±0.5 %
体积流量（液体）：±0.5 %
质量流量（气体）：±1.0 %
密度（液体）：±0.0005 g/cm³
测量范围

0...180 000 kg/h (0...6600 lb/min)
最大过程压力

PN 100，Cl. 600，63K
介质温度范围

–40...+140 °C (–40...+284 °F)
环境温度范围

标准：–20...+60 °C (–4...+140 °F)
可选：–40...+60 °C (–40...+140 °F)
传感器外壳材质

1.4301 (304)，耐腐蚀
变送器外壳材质

粉末压铸铝
防护等级

IP67，Type 4X
显示/操作

两行背光显示，无按键操作（直接操作）
通过调试软件设置
输出

3路输出：
0...20 mA（有源）/ 4...20 mA（有源/无源）
脉冲/频率/开关量输出（无源）
输入

状态输入
数字通信

HART
电源

16...62 VDC
85...260 VAC（45...65 Hz）
20...55 VAC（45...65 Hz）
防爆认证

ATEX、IECEx、FM、CSA、NEPSI、TIIS
其他认证和证书

3.1材料证书，在认证标定装置上标定（遵循ISO/IEC 17025标准），NAMUR、SIL、船级认证
PED、CRN
3-A
产品安全性

CE认证、C-tick认证、EAC认证
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）、NAMUR
船级认证和证书

船级认证
压力认证和证书

PED、CRN
材料证书

3.1材料证书
卫生型认证和证书

3-A

优势
材质选用符合ASME BPE和BN2导则及EN 1.4435/ASTM 316 L 标准，选用低铁素体

接液部分表面：Ra max = 0.76 μm (30 μin.) 或Ra max = 0.38 μm (15 μin) 电解抛光

流量标定遵循ISO/SCS/IEC 17025/A2LA标准，密度标定可追溯

全焊接传感器设计，无密封或垫圈

电解抛光外壳：“卫生型设计”可提供更佳防腐性能，便于清洁

完整的排水系统，即使水平安装也可正常排水

应用领域
科氏力测量原理与流体物理性质无关，例如粘度、密度等。

极为准确地测量生命科学行业中的液体和气体流量，例如水质净化、注射用水、发酵过程、媒介准备、批量验证、批量发酵罐、灭菌过程，以及清洁剂和溶剂。可以从CIP/SIP快速恢复。

过程温度最高可达 +200 °C (+392 °F) ，压力可达63 bar (914 psi)

质量流量测量可达70 t/h (2570 lb/min)

特征和规格

测量原理

科里奥利质量流量
特点/应用

科氏力质量流量计符合ASME BPE、ISPE、FDA、EHEDG、3-A认证要求
环境温度

-20...+65°C
(-4...+140°F)
过程温度

-50...+200°C
(-58...+392°F)
过程绝压

PN 16...40
Cl 150...300
JIS 20...40K
接液部件

316L / 1.4435
输出

4...20 mA
脉冲/频率
状态
证书和认证

ATEX
FM
CSA IECEx TIIS NEPSI

优势
提高过程安全性 - 方便清洗和完全自排空管道设计

减少过程测量点 - 多变量测量（流量、密度、温度）

节省安装空间 - 无需进出口直管段

节约成本 - 标准型应用设计

操作安全 - 过程信息显示简单易读

完全符合工业标准 - IEC/EN/NAMUR

应用领域
科里奥利力测量原理不受流体的物理性质（例如粘度和密度）影响。

具备最佳清洗能力，致力于卫生型测量场合应用

设备特性

多样的卫生型过程连接形式

3-A 和 EHEDG 认证

可用 CIP/SIP快速清洗

2行背光显示，按键操作

一体化型或分离型结构

HART, PROFIBUS PA

特征和规格

测量原理

科里奥利质量流量
产品标题

The easy‐to‐clean flowmeter with self‐drainable single‐tube system and a compact or remote transmitter. Dedicated for applications requiring optimal cleanability under hygienic conditions.
传感器特点

Reduced installation costs – fully self‐drainable tube design enables compact horizontal mounting. Fewer process measuring points – multivariable measurement (flow, density, temperature). Spacesaving installation – no in/outlet run needs. Large range of hygienic process connections. 3-A conform.
变送器特点

Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.
公称口径范围

DN 8 to 50 (⅜ to 2")
接液部件材质

Measuring tube: 1.4539 (904L)
Connection: 1.4435 (316L); 1.4404 (316/316L)
测量变量

Mass flow, density, temperature, volume flow, corrected volume flow, reference density
最大测量误差

Mass flow (liquid): ±0.15 %
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³
测量范围

0 to 70 000 kg/h (0 to 2570 lb/min)
最大过程压力

PN 63, Class 300, 40K
介质温度范围

–50 to +150 °C (–58 to +302 °F)
环境温度范围

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)
传感器外壳材质

1.4301 (304), corrosion resistant
变送器外壳材质

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast
防护等级

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure
显示/操作

2‐line backlit display with push buttons
Configuration via local display and operating tools possible
输出

3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)
输入

Status input
数字通信

HART
PROFIBUS PA
电源

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)
防爆认证

ATEX, IECEx, FM, CSA, NEPSI, TIIS
产品安全性

CE, C-tick, EAC marking
功能安全性

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
计量认证和证书

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
压力认证和证书

PED, CRN
材料证书

3.1 material
卫生型认证和证书

3-A, FDA

优势
模块化的设备与操作概念，带来更高的效率

数据备份，提升过程质量

一体化型多变量流量测量

平衡的单管测量系统设计，抗震性好

结构坚固，可有效保护设备不受管道应力的影响

无需进出口直管段，安装简便

应用领域
科氏力流量测量原理与流体的物理性质无关，例如粘度和密度。

极为精确地测量液体，如石油、润滑剂、液化气、油漆、清洁剂和溶剂。

流体温度最高可达 +200 °C (+392 °F)

过程压力可以高达 40 bar (580 psi)

质量流量测量可达 70 t/h (2570 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

过程控制系统连接

HART, PROFIBUS PA

特征和规格

测量原理

科里奥利质量流量
特点/应用

平衡的单测量管系统，“Fit-and-Forget”
安装方式：
易清洗，卫生型设计，困难介质测量
- 材料耐化学腐蚀
环境温度

-20...+65°C
(-4...+140°F)
过程温度

-50...+200°C
(-58...+392°F)
过程绝压

PN 40
Cl 150...300
JIS 10...20K
接液部件

锆702/R60702
输出

4...20 mA
脉冲/频率
状态
证书和认证

ATEX
FM
CSA

优势
模块化的设备与操作概念，带来更高的效率

数据备份，提升过程质量

一体化型多变量流量测量

平衡的单管测量系统设计，抗震性好

结构坚固，可有效保护设备不受管道应力的影响

无需进出口直管段，安装简便

应用领域
科氏力测量原理与流体的物理性质无关，例如粘度和密度。

极为精确地测量液体和气体流量，如油、润滑剂、燃料、液化气、清洗剂、溶剂、无菌媒介（血浆）、食品和油漆。

流体温度最高可达+150 °C (+302 °F)

过程压力最高可达100 bar (1450 psi)

质量流量测量可达180 t/h (6615 lb/min)

危险区域认证

ATEX, FM, CSA, TIIS

特征和规格

测量原理

科里奥利质量流量
产品标题

The straight single‐tube flowmeter with a compact or remote transmitter. Measuring liquids and gases in applications requiring low pressure loss and gentle fluid treatment.
传感器特点

Energy‐saving – full bore design enables minimal pressure loss. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in/outlet run needs. Straight, easy cleanable single‐tube system. TMB technology.
变送器特点

Cost‐effective – dedicated design for standard applications. Safe operation – display provides easy readable process information. Fully industry compliant – IEC/EN/NAMUR. 2‐line backlit display with push buttons. Device in compact or remote version.
公称口径范围

DN 8 to 80 (⅜ to 3")
接液部件材质

Measuring tube: Titanium grade 9
Connection: Titanium grade 2
测量变量

Mass flow, density, temperature, volume flow, corrected volume flow, reference density
最大测量误差

Mass flow (liquid): ±0.15 %
Volume flow (liquid): ±0.15 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm³
测量范围

0 to 180 000 kg/h (0 to 6600 lb/min)
最大过程压力

PN 100, Class 600, 63K
介质温度范围

–50 to +150 °C (–58 to +302 °F)
环境温度范围

Standard: –20 to +60 °C (–4 to +140 °F)
Option: –40 to +60 °C (–40 to +140 °F)
传感器外壳材质

1.4301/1.4307 (304L), corrosion resistant
变送器外壳材质

Powder‐coated die‐cast aluminium
1.4301 (304), sheet
CF3M (316L), cast
防护等级

IP67, type 4X enclosure. Remote transmitter: IP67, type 4X enclosure
显示/操作

2‐line backlit display with push buttons
Configuration via local display and operating tools possible
输出

3 outputs:
0‐20 mA (active)/4‐20 mA (active/passive)
Pulse/frequency/switch output (passive)
输入

Status input
数字通信

HART
PROFIBUS PA
电源

DC 16 to 62 V
AC 85 to 260 V (45 to 65 Hz)
AC 20 to 55 V (45 to 65 Hz)
防爆认证

ATEX, IECEx, FM, CSA, NEPSI, TIIS
产品安全性

CE, C-tick, EAC marking
功能安全性

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
计量认证和证书

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), NAMUR
压力认证和证书

PED, CRN
材料证书

3.1 material
卫生型认证和证书

3-A

质量流量计传感器

高性价比
广泛的量程范围

OPTIMASS 1000 是为各行业提供准确测量的高性价比解决方案。

OPTIMASS 1000 能够可靠地测量质量流量、密度、体积、温度、体积浓度或溶质。

特点

创新的双直测量管
易于排污，易于清洗
不受安装条件和工艺工程影响
工作寿命长
优化的分流器使压损降低
高精度意味着优异的性价比
数据冗余的模块化电子机芯-“即插即用”

行业

水和废水处理
化学
食品和饮料
造纸和纸浆
石化
制药

应用

使用于所有标准应用可达到130°C
卫生连接使其非常适用于食品/饮料应用

优势
Integrated temperature measurement for mass/energy flow of saturated steam

Easy alignment of the sensor – included centering rings

High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer

Long-term stability – robust drift-free capacitive sensor

Convenient device wiring – separate connection compartment

Safe operation – no need to open the device due to display with touch control, background lighting

Integrated verification – Heartbeat Technology

显示更少

应用领域
Preferred measuring principle for wet/saturated/superheated steam, gases & liquids (also cryogenic)

For all basic applications and for 1-to-1 replacement of orifice plates.

Device properties

Face-to-face length of 65 mm (2.56 in)

No flanges

Low weight

Display module with data transfer function

Robust dual-compartment housing

Plant safety: worldwide approvals (SIL, Haz. area)

显示更少

特征和规格

测量原理

涡街
产品标题

Cost-effective wafer flowmeter, available as compact or remote version. Integrated temperature measurement for mass/energy flow of saturated steam. For all basic applications and for 1-to-1 replacement of orifice plates.
传感器特点

Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. Long-term stability – robust drift-free capacitive sensor. Face-to-face length of 65 mm (2.56 in). No flanges.
变送器特点

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology. Display module with data transfer function. Robust dual-compartment housing.
公称口径范围

DN 15 to 150 (½ to 6")
接液部件材质

Measuring tube: 1.4408 (C3FM)
DSC sensor: 1.4435 (316/316L)
测量变量

Volume flow, mass flow, corrected volume flow, energy flow, heat flow difference, temperature
最大测量误差

Volume flow (liquid): ±0.75 %
Volume flow (steam, gas): ±1.00 %
Mass flow (liquid): ±0.85%
Mass flow (steam, gas): ±1.7 %
测量范围

Liquid: 0.16 to 625 m³/h (0.09 to 368 ft³/min)
depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F)
Steam, gas: 2 to 8342 m³/h (1.18 to 4910 ft³/min)
depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)
最大过程压力

PN 40, Class 300, 20K
介质温度范围

Standard: –40 to +260 °C (–40 to +500 °F)
High/low temperature (option): –200 to +400 °C (–328 to +752 °F)
High/low temperature (on request): –200 to +450 °C (–328 to +842 °F)
环境温度范围

Compact version (standard): –40 to +80 °C (–40 to +176 °F)
Compact version (option): –50 to +80 °C (–58 to +176 °F)
Remote version (standard): –40 to +85 °C (–40 to +185 °F)
Remote version (option): –50 to +85 °C (–58 to +185 °F)
传感器外壳材质

Sensor connection housing: AlSi10Mg, coated; 1.4408 (CF3M)
变送器外壳材质

AlSi10Mg, coated; 1.4404 (316L)
防护等级

Compact version: IP66/67, type 4X enclosure
Sensor remote version: IP66/67, type 4X enclosure
Transmitter remote version: IP66/67, type 4X enclosure
显示/操作

4‐line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible
Remote display available
输出

4‐20 mA HART (passive)
4‐20 mA (passive)
Pulse/frequency/switch output (passive)
输入

Current input 4‐20 mA (passive)
数字通信

HART, PROFIBUS PA, FOUNDATION Fieldbus
电源

DC 12 to 35 V (4‐20 mA HART with/without pulse/frequency/switch output)
DC 12 to 30 V (4‐20 mA HART, 4‐20 mA)
DC 12 to 35 V (4‐20 mA HART, pulse/frequency/switch output, 4‐20 mA input)
DC 9 to 32 V (PROFIBUS PA, pulse/frequency/switch output)
防爆认证

ATEX, IECEx, cCSAus, JPN, EAC
产品安全性

CE, C-TICK, EAC
功能安全性

Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
计量认证和证书

Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for traceable verification according to ISO 9001:2008 – Section 7.6 a (TÜV attestation)
船级认证和证书

ABS, LR, BV
压力认证和证书

PED, CRN
材料证书

3.1 material
NACE MR0175/MR0103, PMI (on request)

优势
便捷的能源管理：内置蒸汽和气体的温度及压力测量

节约空间的小巧结构：可选前直管段补偿功能

即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保持不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔

操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表

带自校验功能：采用Heartbeat Technology（心跳技术）

应用领域
测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

应用广泛；专门针对蒸汽应用优化

仪表特点

湿蒸汽测量的适用口径范围为DN 25...300 (1...12")

压力传感器安装灵活

采用符合压力测量要求的工业冷凝管设计

显示单元配备数据传输功能

双腔室外壳坚固耐用

工厂安全性：通过多项国际认证（SIL，防爆）

特征和规格

测量原理

涡街
产品标题

多功能流量计，带湿蒸汽检测功能，具有最高测量精度。便捷的能源管理：内置蒸汽和气体的温度和压力测量。应用广泛；已针对蒸汽应用优化。
传感器特点

节约空间的结构设计：带前直管段补偿。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。湿蒸汽测量的适用口径范围DN 25...300 (1...12")。压力传感器安装灵活。
变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。显示单元配备数据传输功能。双腔室外壳坚固耐用。
公称口径范围

?{general_selection_prod_comp_text_291474256}
接液部件材质

?{general_selection_prod_comp_text_-750635451}
测量变量

?{general_selection_prod_comp_text_41070457}
最大测量误差

?{general_selection_prod_comp_text_1299210400}
测量范围

?{general_selection_prod_comp_text_-1968039618}
最大过程压力

?{general_selection_prod_comp_text_2036795906}
介质温度范围

?{general_selection_prod_comp_text_-1112835065}
环境温度范围

?{general_selection_prod_comp_text_1827430745}
传感器外壳材质

?{general_selection_prod_comp_text_1633607273}
变送器外壳材质

?{general_selection_prod_comp_text_-893233050}
防护等级

?{general_selection_prod_comp_text_826505861}
显示/操作

?{general_selection_prod_comp_text_-437611325}
输出

?{general_selection_prod_comp_text_772784302}
输入

?{general_selection_prod_comp_text_-1739985625}
数字通信

?{general_selection_prod_comp_text_-752066482}
电源

?{general_selection_prod_comp_text_1387263721}
防爆认证

?{general_selection_prod_comp_text_-690717943}
产品安全性

?{general_selection_prod_comp_text_600770070}
功能安全性

?{general_selection_prod_comp_text_-2032381994}
计量认证和证书

?{general_selection_prod_comp_text_-1519215074}
船级认证和证书

ABS, LR, BV
压力认证和证书

?{general_selection_prod_comp_text_-1217343322}
材料证书

?{general_selection_prod_comp_text_403583005}

优势
更优过程控制：内置蒸汽和气体的温度和压力测量

提升流量测量的机械完整性：特殊传感器设计

即使介质雷诺数低至Re 10 000，测量精度仍保持不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔

操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表

带自校验功能：采用Heartbeat Technology（心跳技术）

应用领域
测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

高压应用场合的测量专家

仪表特点

在压力等级不超过PN 250（Cl. 1500）的场合中测量饱和蒸汽的质量流量

完全符合NACE（MR0175/MR0103）标准

压力传感器安装灵活

显示单元配备数据传输功能

双腔室外壳坚固耐用

工厂安全性：通过多项国际认证（SIL，防爆）

特征和规格

测量原理

涡街
产品标题

针对高压配管优化的流量计。更优过程控制：内置蒸汽和气体的温度和压力测量。它是高压应用场合的测量专家。
传感器特点

改善流量测量的机械完整性：特殊传感器设计。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。测量饱和蒸汽质量流量的最高压力等级为PN 250 (Class 1500)。完全符合NACE（MR0175/MR0103）标准。
变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。显示单元配备数据传输功能。坚固耐用的双腔室外壳。
公称口径范围

?{general_selection_prod_comp_text_65147}
接液部件材质

?{general_selection_prod_comp_text_65148}
测量变量

?{general_selection_prod_comp_text_65149}
最大测量误差

?{general_selection_prod_comp_text_65150}
测量范围

?{general_selection_prod_comp_text_65151}
最大过程压力

?{general_selection_prod_comp_text_65152}
介质温度范围

?{general_selection_prod_comp_text_65153}
环境温度范围

?{general_selection_prod_comp_text_65154}
传感器外壳材质

?{general_selection_prod_comp_text_65155}
变送器外壳材质

?{general_selection_prod_comp_text_65156}
防护等级

?{general_selection_prod_comp_text_65157}
显示/操作

?{general_selection_prod_comp_text_65158}
输出

?{general_selection_prod_comp_text_65159}
输入

?{general_selection_prod_comp_text_65160}
数字通信

?{general_selection_prod_comp_text_65161}
电源

?{general_selection_prod_comp_text_65162}
防爆认证

?{general_selection_prod_comp_text_65163}
产品安全性

CE, C-TICK, EAC
功能安全性

?{general_selection_prod_comp_text_-1359007871}
计量认证和证书

?{general_selection_prod_comp_text_-1635409895}
船级认证和证书

ABS, LR, BV
压力认证和证书

?{general_selection_prod_comp_text_1490581529}
材料证书

?{general_selection_prod_comp_text_-2117783169}

优势
便捷的能源管理：内置蒸汽和气体的温度及压力测量

节约成本和节省时间：出现管道缩径时无需改造现有管路

即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保住不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔

操作安全：配备带触摸键操作的背光显示屏，操作时无需打开仪表

带自校验功能：采用Heartbeat Technology（心跳技术）

应用领域
测量原理特别适用于湿蒸汽/饱和蒸汽/过热蒸汽、气体和液体（以及低温介质）测量

专用于低流量或小流量测量

仪表特点

内置一级或二级缩径

最大公称口径（配管）为DN 250 (10")

压力传感器安装灵活

显示单元配备数据传输功能

双腔室外壳坚固耐用

工厂安全性：通过多项国际认证（SIL，防爆）

特征和规格

测量原理

涡街
产品标题

缩径型流量计仍具有最高测量精度。便捷的能源管理：内置蒸汽和气体的温度和压力测量。专用于低流量或小流量测量。
传感器特点

节约成本和时间：出现管道缩径时无需改造现有管路。即使Re 10 000精度依旧不变：涡街流量计本体近乎线性。高长期稳定性：电容式传感器坚固耐用且无漂移。内置一级或二级缩径。最大公称口径（配管）为DN 250 (10")。
变送器特点

仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。显示单元配备数据传输功能。坚固耐用的双腔室外壳。
公称口径范围

DN 25...250 (1...10")
接液部件材质

测量管：1.4408 (CF3M)
DSC传感器：1.4435 (316/316L)
连接部件：1.4404 (F316/F316L)
测量变量

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度
最大测量误差

体积流量（液体）：±0.75 %
体积流量（蒸汽、气体）：±1.00 %
质量流量（液体）：±0.85%
质量流量（蒸汽、气体）：±1.7 %
测量范围

液体：0.26...545 m³/h (0.15...321 ft³/min)
取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)
蒸汽、气体：3.6...7262 m³/h (2.12...4274 ft³/min)
取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压
最大过程压力

PN 40、Cl. 300、20K
介质温度范围

标准型：–40...+260 °C (–40...+500 °F)
高温/低温型（可选）：–200...+400 °C (–328...+752 °F)
高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)
环境温度范围

一体式（标准）：–40...+80 °C (–40...+176 °F)
一体式（可选）：–50...+80 °C (–58...+176 °F)
分体式（标准）：–40...+85 °C (–40...+185 °F)
分体式（可选）：–50...+85 °C (–58...+185 °F)
传感器外壳材质

传感器接线盒：铝合金AlSi10Mg涂层；1.4408 (CF3M)
变送器外壳材质

铝合金AlSi10Mg涂层：1.4404 (316L)
防护等级

一体式仪表：IP66/67, type 4X
分体式传感器：IP66/67, type 4X
分体式变送器：IP66/67, type 4X
显示/操作

四行背光显示，触摸键操作（外部操作）
通过现场显示屏和调试软件设置
提供分离型显示单元
输出

4...20 mA HART（无源）
4...20 mA（无源）
脉冲/频率/开关量输出（无源）
输入

4...20 mA (无源信号)
数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus
电源

12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
12...30 VDC（4...20 mA HART，4...20 mA）
12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输入）
9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）
防爆认证

ATEX、IECEx、cCSAus、TIIS
产品安全性

CE认证、C-Tick认证
功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）
船级认证和证书

ABS、LR、BV
压力认证和证书

PED、CRN、AD 2000
材料证书

3.1材料证书
NACE MR0175/MR0103、PMI（特殊选型）、焊接测试符合ISO 15614‐1标准，类同ASME IX（特殊选型）

电池供电电磁流量计

功耗极低的电池驱动，适用于偏远地区
安装简易，无需前后直管段（0D/0D）
IP 68 防护等级的转换器外壳适用于浸没式的测量井

IFC 070 是电池供电的电磁信号转换器，为了与 WATERFLUX 3000 传感器结合使用而设计。它是那些在偏远地区，没有电力供应的水行业测量的理想选择，同时也确保了计量在停电的情况下的仍可正常进行。

WATERFLUX 3070 的优势在于它独特的矩形截面的流量传感器结构，缩径的截面和线圈结构。

这样的线圈能够产生更强大更稳定均一的磁场，从而得到更好的信噪比，使测量十分稳定，不受流体流态影响。

由于它独特的传感器设计，在通过矩形且缩径的截面时平均流速和流态得到了优化，彻底减少了那些额外的不确定的上游扰动。仪表无需前后直管段，可以直接安装在弯管和缩管处之后。前后管段的减少意味着只需建造更小的测量井。

矩形截面传感器构造的另一个主要好处就在于转换器的功率消耗小。两节内置电池可以供电15年，外置电池包可以供电长达20年。

特点：

自身电池供电寿命长达 15 年
独特的矩形截面的流量传感器结构，量程比大，功耗低
测量范围广，无论在白天大流量，或晚上低流量时，都能达到高精度
获得 OIML R49 class 1 & 2 和 MID MI-001 认证
可选水表验证，根据 MID MI-001（模块 B&D）
安装时不需要前后管段，如在弯管和缩管后（MID / OIML R49 认证）
可以在任何位置安装
双向测量
可在浸没式井中测量（IP 68 / NEMA 6P））
特殊的涂层用于埋地安装，安装时无需建造测量井
Rilsan® 聚合物涂层，满足大多数饮用水安全认证
集成了参比电极，因此无需接地环
长期稳定性，无需维护，无可动部件，无磨损及阻流器件
可选的外置数据记录仪 KGA 42 和 GSM 模块支持远程数据传输

行业：

取水
供水网络
区域计量
水费结算
灌溉
脱水

应用：

饮用水的测量
原水、灌溉水的测量
水泵和水井的校验
供水网络的监测
管道泄漏检测
计量用水量和账单计量

卫生型解决方案

坚固的不锈钢外壳设计，适合卫生无菌场合
适合CIP（在线清洁）和SIP（在线消毒）
可提供食品饮料行业和医药行业的典型过程连接和安装长度

OPTIFLUX 6000电磁流量计传感器通过特别设计使其可以保持清洁无菌，以符合食品饮料行业和医药行业严格的要求。

衬里没有缝隙、缺口或薄弱点，传感器可以进行CIP和SIP。流量传感器的所有接液材质符合美国FDA规定，同时也可提供EHEDG和3A认证。

OPTIFLUX 6000工程设计简单，安装快速，调试简便，流量计有一体型或者分体型。因此，该流量传感器可以被安装在严苛的工况下，例如高温或振荡的环境下。转换器也可以提供不锈钢外壳，因为在某些应用中，会使用带腐蚀性的清洁剂定期清洁，有可能会损坏标准的聚氨酯涂层漆。

除了焊接端连接，OPTIFLUX 6000提供多种其他卫生连接，包括DIN 11851、DIN11864、卡箍和SMS。由于它的高准确性，不论是用于混合调制、定量投加还是批量灌装，都能计算介质流量。此外，损耗也可降低限度。当介质电导率较低时，例如葡萄糖或浓缩果汁，OPTIFLUX 6000也可以表现出较好的性能。

由于其增强型衬里，OPTIFLUX 6000是高温或真空的工况下的解决方案。同时，OPTIFLUX 6000可以提供DN150口径的卫生型连接，因为消费量越来越大，所以啤酒、葡萄酒、牛奶和其他饮料工业的生产管道直径也越来越大。

特点：

坚固的不锈钢外壳设计，适用于卫生无菌操作
带钢丝衬网的增强型PFA衬里
可耐真空
即使在高压情况下，衬里也可以保持良好的形态稳定性，保证高精度
独特的L型垫圈设计，防止垫圈膨胀进测量管内
多种电极可选
适合CIP（在线清洁）和SIP（在线消毒）
可提供食品饮料行业和医药行业的典型过程连接和安装长度
大直径设计，可达DN150
所有接液材质符合FDA规定
提供EHEDG和3A认证
电导率≥1μS/cm（对于去离子水≥20μS/ cm）
过程温度高达140°C

行业：

食品和饮料
医药
化妆品

应用：

混合调制、定量投加和批量灌装
饮料包括软饮，啤酒，葡萄酒和果汁
牛奶和其他奶制品
含有固体的饮料（例如含有谷物的酸奶）
药品，腐蚀性的苏打水，酸，蛋白质，抗生素
CIP清洗介质包括酸和腐蚀性碱溶液
对于大产量的生产厂，可以提供最大DN150口径

过程工业的标准解决方案

用于过程工业的标准流量传感器
适用于要求严格的应用：高温、低导电性、危险区域
坚固可靠

OPTIFLUX4000电磁流量传感器是过程工业中的行业标准，即使在苛刻的环境中也适用。

特点：

过程工业中的标准设备
坚固可靠
全球超过30万套的应用业绩
在苛刻的工况下工作可靠：高温（高达180℃/356°F）和低导电率（非水介质从1μS/ cm起可测，水从20μS/ cm起可测）
安装快速，操作简便
酸碱溶液中的高度耐腐蚀性

行业：

化工
纸浆和造纸
水
污水
矿业
钢铁和冶金
医药
油气

应用：

无杂质的液体
高固体含量的浆液和糊状物
腐蚀性和磨损性介质

法兰和夹持型的电磁流量计

长期稳定性和准确性
适用于高度腐蚀和研磨的流体
可耐受全真空的高科技陶瓷衬里

这是缘于一个特殊的圆锥形管道设计，可以起到优化流体流态的作用。计量测试院都选用OPTIFLUX 5000作为他们的主表。

特点：

长期稳定性和准确性
独特的测量管
烧结成的金属陶瓷或铂电极
国际度量衡机构的标准
适用于具腐蚀性和磨损性的介质
可耐受全真空
高科技陶瓷衬里
对于温度变化不敏感

行业：

化工
纸浆和造纸
水和污水
矿业
食品和饮料
机械

应用：

标定主表
添加剂计量投加
化工注射液
适用于酸、碱、糊状物、泥浆以及许多其他高腐蚀、高固含量的介质

水和污水行业的解决方案

为供水和污水处理行业设计和生产
获得多种饮用水卫生认证
长期的可靠性和免维护

OPTIFLUX 2000电磁流量传感器是水和污水行业应用的解决方案。

其长期的可靠性和耐用性使它成为水行业中用于测量供水、饮用水、废水、生活污水和工业废水的标准流量传感器。

特点：

饮用水认证包括KTW、WRC、KIWA、ACS
适用于地下安装和长期水浸（IP68）
双向流量测量
贸易计量认证（MID MI-001、OIML R49、ISO 4064、EN 14154）
标准室内湿式流量标定，最大直径可达DN3000
安装快速，操作简便
选择虚拟参比的选项，可以省去接地环，安装得到简化
适用于所有水和污水行业应用的坚固的衬里
通过Magcheck进行现场检定
丰富的诊断功能
免维护

行业：

水
污水
纸浆和造纸
矿业
钢铁和冶金
电力

应用：

供水
水净化及脱盐
生活饮用水输配网络
收费计量或开具账单
泄漏检测
灌溉
工业用水
冷却水
废水
污水和污泥
海水

夹持式电磁流量传感器

基础和功能齐全的流量传感器
性价比高
安装快速，操作简便

OPTIFLUX1000电磁流量传感器为各个行业提供经济的生态的解决方案，从农业到公共设施，从消防到机械设备。

由于低投资和低维护成本，该仪器是经济型的；由于测量和无计量损耗，它又是生态环保的。

特点：

夹持式设计
安装快速，操作简便
免维护

行业：

农业
消防行业
机械设备和装置的建造
游泳池和休闲娱乐设施

应用：

液态饲料、液态肥料的投加，液态肥料和喷灌系统的测量
车辆，灭火系统：泡沫混合，自动喷水灭火系统的控制
热量计，房屋和工厂的能源分配
水循环和水处理

不接液电极与高科技陶瓷衬里的结合

电极不存在被绝缘的风险
在嘈杂的应用条件下能稳定测量
完全防漏设计，增进安全性和卫生性

OPTIFLUX 7300是一款结合非接液电容电极，陶瓷衬里和IFC300转换器三者优势的电磁流量计。
该电磁流量计可用于有噪音的应用，低电导率的，有能形成绝缘膜的介质，以及高振动的，具有氧化性，磨损性和有毒介质的应用。

与传统直接接触过程介质的电极不同，OPTIFLUX 7300有一对不接触液体的电容式信号接收器。

因为电极不需要与介质接触，所以我们不希望发生的金属部件接触反应消失了。第二个好处是，电极不存在被绝缘的风险。即使介质有可能在管壁上形成非导电的涂层物质，介质和电极间的信号接收也不会被干扰。

光滑无孔的陶瓷管结构不会泄漏也可以耐受CIP/SIP（在线清洁/在线消毒），这使得它非常适合于卫生的应用，例如食品和饮料行业以及医药行业。它非常坚硬，无渗透性以及拥有耐化学性，这使它也满足化工行业的要求。

OPTIFLUX 7300的结构提供了一个密封的解决方案，因为通过衬里或者沿着电极泄漏是不可能的。

IFC 300转换器标配对过程和仪表的自诊断功能，以及为稳定的流量测量提供了强大的滤波设置。

特点：

陶瓷衬里与不接液电极
优良的耐化学性和耐磨性
完全防漏设计，增进安全性和卫生性
没有任何与介质接触的金属
电极不存在被绝缘的风险
电极不会发生磨损或腐蚀
稳定的流量测量
最低电导率可至0.05μS/cm
耐真空
对温度冲击不敏感
无菌和卫生，符合FDA要求
优异的长期稳定性和准确性
可代替质量流量计（电磁流量计的价格）

行业：

化工
食品和饮料
医药
造纸
污水
机械制造
油墨

应用：

有毒的，腐蚀性的和磨损性的介质
乳液：乳胶，乳胶漆
胶粘剂
有机批量生产
低导电介质：（生物）乙醇，酒精，乙二醇和甘油
磨损性浆料
有油和金属颗粒混合的水
纤维产品
以石油为基础的产品：植物油
乳制品：脂肪乳、牛奶、奶酪、水果颗粒酸奶
水泥

水和污水应用的标准产品

适用于水和污水行业
多种输出，包括主动脉冲输出和RS485 Modbus

IFC050是专为不同类型水测量过程设计的信号转换器。它可用于从原水到饮用水几乎所有的水处理过程。

信号转换器IFC050与流量传感器的结合是用于测量导电液体的一个选择。输出可以用来表示测量的流量，质量流量和电导率。

此款用于水和污水市场的高性价比转换器有如下的特点：

可提供有源的脉冲输出，用于简易的系统，如驱动一个机电计数器
带数据处理系统的 RS485 Modbus 通讯
电子机芯带额外的绝缘保护，外壳可适用于高湿甚至有水淹可能的环境

特点：

可用的输出：电流输出（包括HART®）、有源脉冲/频率输出、状态输出和Modbus
触摸式按键的直观操作
坚固的外壳设计
不对称安装
所有版本显示可选
简单的安装和启动
高亮度点阵式显示屏
内置多种语言为标准配置
湿度和震动的测试认证
信号转换快

行业：

水和污水
暖气，通风和冷气（HVAC）
农业
钢铁

应用：

水和污水处理
水管网
灌溉装置
供水

高性能信号转换器

自诊断：过程和设备的自诊断，精度检查
适用于所有应用的信号转换器
超过VDI/ VDE2650和NAMUR NE107的要求

IFC300是为测量导电介质的流速、电导率、体积流量和质量流量而设计的电磁信号转换器。

该信号转换器可结合任何测量传感器，这使得它使用非常广泛。提供的外壳形式中，有一种为一体型的，即转换器是连接在传感器上的，另外还有现场安装型、墙挂型和19"的盘装型。

该信号转换器的电子机芯插件模块是相同的，不同的外壳型号，提供相同的功能和标准化的操作概念。

特点：

高测量精度和长期稳定性：测量值的0.15%±1 mm/s
与介质特性无关的零点稳定性
标配的自诊断功能带来的过程可靠性：设备功能检测，超规检测和应用检测
可用的输入和输出：电流输出（包括HART®），脉冲/频率输出，状态输出，控制输入和电流输入
贸易计量认证：OIML R49和R117-1，MI-001，MI-005（可选）
温度和电导率的一体化测量
可选虚拟参比，可以节约成本并提高过程可靠性，不再需要接地电极或接地环
适用于所有应用的转换器，因此在采购、设计和库存方面更有优势

行业：

水和污水处理
化工
食品和饮料
矿业
医药
电力
纸浆和造纸

应用：

导电液体、酸碱溶液以及更严苛条件应用下的流量测量，如：

低导电性、高固体含量和夹杂空气的介质
不均匀，磨损性和腐蚀性的介质
快速的介质变化
PH值突然改变
脉动流或湍流

不仅仅是经济型解决方案

安装和启动简便
自诊断功能
信号转换快

IFC100是用来测量导电介质的流速、电导率、体积流量和质量流量的电磁信号转换器。

该信号转换器可结合任何测量传感器，这使得它使用非常广泛。在提供的外壳形式中，有一体型的，当它连接到测量传感器时可选0度或45度两种角度。

如果测量点是难以进入的或环境条件限制无法使用一体型时，该信号转换器可选墙挂式外壳的。

IFC 100适用于需要一个经济型解决方案的高技术水平的应用。

特点：

安装启动简便
可用的输入和输出：电流输出（包括HART®），脉冲/频率输出，状态输出和控制输入
大型背光图形显示，操作直观
内置多种语言为标准配置
免维护
信号转换极快

行业：

水和污水处理
农业
暖气，通风和冷气（HVAC）
机械
电力

应用：

测量均匀介质
水的分配管网和喷雾灌溉系统
水处理
环境技术

两线制解决方案

两线连接，无需额外布线
与四线制电磁流量计一样具有可靠性和准确性
畅通的管道截面
没有额外的压力损失
最小电导率可低至5μS/cm
本质安全的连接

OPTIFLUX 4040 C是一台具有四线制可靠性和准确性的两线制电磁流量计。

OPTIFLUX 4040 C适合于稳定流或脉动流。

特点：

两线制电磁具有四线制的功能
即使是脉动流或者流量剧烈波动，由于快速的信号传送，读数依旧真实可靠
低能耗及低操作成本
防爆等级“l”，“e”或“d”可在安装时由用户选择
一款可以适用于电导率低至5μS/cm介质的两线制电磁流量计

行业：

化工
钢铁及有色金属
矿业
医药
电力
造纸
水
废水

应用：

脉动流
腐蚀性化学品
高固体含量的产品
适用于控制回路的应用

多功能应用

配备氧化锆烧结陶瓷测量管的电磁流量计有材料性能组合，包括表面硬度和质量、机械稳定性、耐腐蚀以及对温度变化不敏感。对于操作者来说，有很多好处，包括长期的稳定性、抗真空以及抗扩散性。因为这种多功能性与高精度的结合，这些流量计常常被用于所有工业领域：例如造纸行业、医药、食品和饮料行业、矿业、建筑行业和化工业。
OPTIFLUX流量计配备有陶瓷测量管，并且可以选择夹持型或法兰型，所以电磁流量计的选择就变得非常灵活。

电容式信号接收

OPTIFLUX 7300的陶瓷测量管使用非接触式电容信号采集器来替代传统的电极直接接触测量液的测量方法。电极被设计成大尺寸的电容板，装在陶瓷衬里后面。
即使是金属电极上产生了非导电层，有了电容式信号接收，依然可以获取清晰的信号，例如乳胶液层或沥青乳液层。
由于电极与产品不接触，不想要的金属部件的接触反应就被排除了。
OPTIFLUX 7300不仅能通过大尺寸的电容电极面板还可通过硬度来使噪声减小。所有电子部件都通过采用LTCC（低温共烧陶瓷）技术来和陶瓷管相结合。LLTCC被用来把电容电极、屏蔽、前置放大器分三层烧结进陶瓷管中。
这样就得到了非常刚硬、坚固的结构，消除了部件中的相对运动。
非压电材料的作用是防止使用塑料绝缘材料时会引发其他反应的压电噪声。这个高刚性设计的好处包括噪声和振动的高抗性。与传统的金属导电电极相比，电容相当大的检测区域提升了信号的质量。

无缝且烧结到位的铂电极

OPTIFLUX 5300的电极是无缝烧结到位的。根据不同的产品，在电极位置的任何泄漏都会构成安全风险，造成不想要的额外成本。处于这个原因，科隆投入了大量成本研发了如下的解决方案：

金属陶瓷是由陶瓷和金属组成的复合材料，在这个案例中金属为铂。在后续的烧结过程中，金属陶瓷电极中的陶瓷成分与周围的陶瓷形成化合键，而铂的成分，由于热和电子的作用，优化的填充在其中。

耐磨损及防扩散

陶瓷没有开孔率以及其由非常精细的晶体结构组成的事实使其加工时表面非常光滑，OPTIFLUX的表面粗糙度Ra为0.8µm。此外，这样的结果是其有非常小的泄漏率通常小于10-10mbar*l/s，在60bar的内部压力下（氦气）。
除了酸和碱在化学处理中的应用，例如饮料行业中的灌装机，几乎全部使用了配备陶瓷测量管的流量计。很低的表面粗糙度和良好的卫生适用性，在卫生行业的应用中起着重要的作用。
非凡的硬度（和金刚石差不多）是属于这种陶瓷极端耐磨性的属性之一。而另一方面，塑料涂层是可延展的，表现出对真空敏感和不耐磨性。
用高压喷射水柱清洗贮槽和管道是一种行之有效的方法，可确保生产力、安全性、环境责任和低成本。显然塑料衬里的电磁流量计被喷射水柱迅速破坏，然而陶瓷衬里流量计则不会受到损害。
通常塑料衬里的电磁流量计故障的原因大多是机械磨损或化学品腐蚀性成分穿透衬里。
对于根本原因的后续研究突出陶瓷测量管的巨大优势：长期稳定性和操作安全性，使得生产持续、对环境没有潜在的污染。在很多情况下，这种高性能陶瓷的几个性能在同一时间被需要，例如测量硝酸或盐酸时。电磁流量计的典型衬里PFA或PTFE是不适用的，因为它们没有足够的抗扩散性。出于这个原因，带陶瓷测量管或陶瓷衬里的电磁流量计可以用于这个应用长达几十年。与位于Mannheim的 FRIATEC AG的密切合作，陶瓷测量管作为艺术级的产品将被用于更广泛的领域。

测量准确度

除了机械和电子元件的特性，在温度和压力负荷下的测量管的形状稳定性对于电磁流量计电信号的重复性是至关重要的，因为这大大影响着任一侧上电极之间的距离，从而影响测量的精度。对于测量管、电极材料的选择以及接合测量管和电极的适当方法是电磁流量计持久可靠性的关键。
陶瓷设备的长期稳定性通过与德国国家计量研究所（PTB）的合作和共同努力被科学地验证了。温度压力测试表明，在新的测试条件下，陶瓷器件有一个仅为0.05％的平均偏差。PFA样品偏差则为8倍高。测试被设计成每5分钟温度从81°C变到18°C。这种仿真连续进行了超过600次。使用相同的测试试样，然后进行60次循环的模拟过热蒸汽灭菌（SIP），每次持续30分钟，在室温的水和134℃的热蒸汽之间转换。
在这里，测量管的长期稳定性（即在多个测量循环中的准确性）被实现，这要归功于陶瓷稳定性态。OPTIFLUX5300在国家机构、分支机构、国家认可的检测机构中作为一个参考设备/主要流量计被广泛应用在流量测量装置中的主要原因之一就是它极高的几何稳定性。另外一个应用是浓缩介质的高精度投加，例如植绒剂、酸或催化剂。
先前提到的SIP灭菌，在食品和饮料行业中的过热蒸汽的温度变化超过化工行业过程中普遍的温差，存在的温差超过了100K。由于测量管和金属陶瓷电极热膨胀特性的良好匹配，材料的结合力可以轻易的承受长期温度变化的应力。

工艺可靠性，耐火

化工行业车间的业绩不仅取决于厂的规模，还取决于质量、产量、可用性和安全性的因素。加工安全性及其技术系统是受工艺和材料选择影响的。
一个基本原则是从合适的设计系列中生成内部可靠性，比如，在发生故障的时候耐压和耐腐蚀。内部可靠性原则的应用发生在开始的产品和过程开发，甚至是在选择工艺设备和安全仪表系统前。应用中设备留有余量可以防止停产和介质泄漏，因为仪表在技术限值上有所延伸。带有陶瓷测量管的OPTIFLUX 设备，夹持式和法兰式都可以使用。由于法兰式中的短螺钉，对产品泄漏提供安全性，即使是在仪表外部着火的情况下。
如今，考虑到经济因素，在生产周期起始时，车间先部分负荷运作，在某个时间点，转换成满载运作的情况已经不少见了。温度水平和产品的组成（例如酸和碱的浓度）在这种情况下会有很大的改变。结果就是非常宽的技术要求，甚至是对已经安装的测量技术。在这种情况下，带有陶瓷测量管的OPTIFLUX 设备是很明智的选择，因为其能提供大性能储备。对于那些材料需求组合须按适应大需求来设计的多功能车间，情况也是一样的。
不同于衬塑设备，偶尔在真空和低压环境下操作是完全没有问题的。测量的准确性是不受影响的，由起泡引起的内衬脱皮是不会发生的。化工行业、造纸行业、矿业和建筑材料行业都依赖国家艺术级的技术。在特殊测试实验室（例如NAMUR成员），或者在实际应用中，用户会就应用的稳定性对设备进行测试。

用作大流量的传感器

: 质量流量计 OPTIMASS 2300&2400

用做气液贸易交接和大流量测量的大口径质量流量计
不锈钢测量管道（符合NACE标准）
超级双相钢材质可提供最大180 barg的操作压力

OPTIMASS 2000 虽然是为满足石油和天然气行业的贸易交接而开发的，但是完全适合于其它大流量测量的应用。超级双相钢材质的选项（UNS S32750）提供最大180 barg的操作压力。

OPTIMASS 2000 的高性能适合于石油、糖浆、果浆和化工原料的大流量测量。

结合MFC 300/400 ，OPTIMASS 2000将提供体积、质量、密度和浓度的准确测量值。

特点

新颖的双直管测量设计：测量管口径大，流通能力优异
易于排污，易于清洗
可选保温夹套
高精度测量，适合贸易交接
优化的分流器使压力损失降低
模块化电子机芯的概念-电子部件和传感器易于替换
超级双相钢材质提供最大180 barg的操作压力
二级压力保护腔体爆破压力达到150 barg

行业

油气
废水
化工
造纸和纸浆
食品和饮料
制药
淡水

应用

大流量装车/卸车
体积及质量的贸易交接
大容量

质量流量计传感器

高性价比
广泛的量程范围

OPTIMASS 1000 是为各行业提供准确测量的高性价比解决方案。

OPTIMASS 1000 能够可靠地测量质量流量、密度、体积、温度、体积浓度或溶质。

特点

创新的双直测量管
易于排污，易于清洗
不受安装条件和工艺工程影响
工作寿命长
优化的分流器使压损降低
高精度意味着优异的性价比
数据冗余的模块化电子机芯-“即插即用”

行业

水和废水处理
化学
食品和饮料
造纸和纸浆
石化
制药

应用

使用于所有标准应用可达到130°C
卫生连接使其非常适用于食品/饮料应用

小流量测量的解决方案

认证的二级压力保护腔体
材质可选哈氏合金® 或不锈钢

质量流量计OPTIMASS 3000 是为各行业提供小流量准确测量的高性价比解决方案。结合MFC 300/MFC 400信号转换器，OPTIMASS 3000将提供体积，质量，密度和浓度的准确测量值。

特点

单Z型测量管结构
易于排污，易于清洗
可选择保温夹套
安装启动简单
模块化电子机芯的概念-电子部件和传感器易于替换
数据冗余-机芯更换即插即用，替代了电子设备

行业

废水
化工
食品和饮料
造纸和纸浆
医药
汽车制造

应用

医药行业中香精配方和薄膜衣（药丸）
食品和饮料行业中CO2的注射和配比
天然气和丙烷气体
汽车制造行业中的发动机试验台

高耐温高耐压的解决方案

加工工业的高性能仪表
低温，高温和高压选择
带有CT许可的重要液体和气体

高测量性能和宽泛的可达400°C/752°F的操作温度范围，使得OPTIMASS 6000成为很多不同应用中进行质量流量测量时的理想选择。

该产品适合通用的气体和液体，-200°C/-328°F的扩展低温范围使得OPTIMASS 6000 同样适用于液化天然气（LNG）和低温应用。

结合MFC 400转换器，OPTIMASS 6000将提供体积、质量、密度和浓度的准确测量值。

特点

创新的双U型管设计
温度范围-200°C到+400°C
可选绝缘/加热夹套
紧凑的壳体结构
优化的分流器，低压损
模块化电子机芯的概念-电子部件和传感器易于更替换
垂直安装时可自动排空

行业

淡水和废水
化工
油气
食品和饮料
医药
通用工业
超临界气体

应用

低温产品
装车系统
通用应用
CIP和SIP温度〉130°C
液化天然气（LNG）

质量流量计传感器

满足苛刻应用要求的仪表
单直管测量
有4种材质测量管供选择

在质量流量计家族中，OPTIMASS 7000 是可选用钛、不锈钢、哈氏合金®和钽材质的单直管质量流量计。

特点

外部壳体的典型爆破压力大于100 barg/1450 psig，具有选择性PED标准二级压力保护腔体
易于排污，易于清洗
不受安装条件和工艺过程影响
优异的零点稳定性
低能耗，低操作成本
快速信号处理，不受介质、温度变化影响
数据冗余的模块化电子-“即插即用”，可更换电子部件不造成数据丢失

行业

水和废水
矿业和建筑材料
钢铁和金属加工
食品和饮料
油气和替代燃料
造纸和纸浆
石化
医药
化工

应用

高粘度和切割液
需要低流速的产品
非均相混合物
夹带固体或气体的产品
运输监护
装载和产品运输的测量
泥浆
高腐蚀性流体

用作压缩天然气（CNG）和液化石油气（LPG）分配器的质量流量计

用作压缩天然气（CNG）和液化石油气（LPG）加气机的质量流量计
两种尺寸：S 15 （流量50KG/min ）和 S 25 （流量120KG/min ）
信号转换器（变送器）和MODBUS直接数据通讯DDC输出
高精度和广泛测量范围
坚固和低成本
简单的安装调试

扩展温度应用的解决方案

气体和液体的应用温度可达230ºC
低温和液化天然气（LNG）的应用温度可达-195ºC/-319ºF
设计满足NAMUR安装长度

高性能和较宽的可达230ºC的操作温度范围，使得OPTIMASS 8000K成为很多不同应用中进行质量流量测量时的理想选择。

专为满足通用气液应用而设计，-195ºC/-319ºF的扩展低温范围使得OPTIMASS 8000K 同样适用于液化天然气（LNG）和低温应用。

结合MFC 300 ，OPTIMASS 8000K将提供体积，质量，密度和浓度的准确测量值。

特点

创新的双U型管设计
温度范围-195ºC到+230ºC
选择性绝缘/加热夹套
紧实的封套
垂直安装时自动排水

行业

淡水和废水
化工
油气
食品和饮料
医药
一般工业
超临界气体

应用

结晶、凝固和低温产品
油轮装载
通用用途应用
原位清洗（CIP）和原位消毒（SIP）温度〉130°C
液化天然气（LNG）

用作工艺灌装的质量流量器

可靠的灌装重复性
优异的小流量稳定性
为食品饮料和医药应用而做的卫生设计

作为一种为灌装和添加设置而设计的专用仪表，OPTIBATCH 已经开发成为OPTIMASS质量流量计家族的补充成员。

作为科里奥利仪表家族的一部分，OPTIBATCH在很长一段时间内提供优良的长期稳定性和可靠的质量流量。

特点

紧凑型设计
集成电子元件
优异的可靠性和准确性
工艺连接处的卫生设计
不锈钢316L结构
CIP/SIP温度最高可可达120ºC/248ºF
焊接外壳，密封IP 67

行业

食品和饮料
化工
医药
化妆品
医疗保健

应用

灌装设备
快速配给
超纯水

高性能的信号转换器

模块化信号转换器的概念:不同的外壳、相同的硬件
数据冗余双备份功能
食品饮料和海上应用中可选不锈钢壳体

MFC 300 是科里奥利质量流量计常见的转换器，适用于广泛应用和安装。常见的模块化硬件平台可以轻松地选择所需的输出选项，并且不同的外壳结构能够配置多种安装要求。

MFC 300 同时适用所有当下和未来将要推出的质量流量传感器。质量流量系列分体式架构解决方案可以确保安全性，并且在发生故障时，可以确保冗余的校准参数的备份。当故障元件被替代后，没有必要进行重新设置。

特点

模块化版本：从一个基本的信号转换器到具有多种输出选择
先进的诊断功能
优异的长期稳定性
改进的用户界面，易于安装和编程
耐热带气候，恶劣环境条件下不锈钢不变形

行业

水和废水
化工
发电厂
食品和饮料
机械
油气
石化
纸浆和造纸
医药

应用

液体和气体
泥浆和黏性产品
质量控制中的浓度测量
体积流量的测量
密度和参考密度的测量
装载卸载的运输监护
运输监护测量

MFC 400 质量流量信号转换器的优越性能

适用所有行业应用的高性能信号转换器
两相流体中良好应用时的综合驱动
诊断功能符合NAMUR NE 107

来自科隆的新型MFC 400质量流量信号转换器非常适合完成气液两相介质的高性能、优良的零点稳定性和先进的密度测量的测量任务。

它在同一台设备上提供了七个测量功能：质量流量，质量计数器，密度，温度，体积流量，体积计数器和液体的浓度，包括酒精浓度。

MFC400配备了一个广泛的诊断软件包，提供基于状态的监控。其对气体夹带环境不敏感，并可以配有不锈钢外壳。 MFC400目前与OPTIMASS 6000兼容，随后其将适用于所有OPTIMASS型号的质量流量计。

特点

0.1％/0.05％可选的平滑精度
改进的密度测量和稳定性
两相流体管理系统（EGM），可持续准确测量两相介质（0-100%含气量）
电子元件和传感器性能监控
支持HART7和NAMUR NE107
先进的诊断
短距离分体型可达20m

行业

水和废水
化学
发电厂
食品和饮料
机械
油气
能源
石化
纸浆和造纸
医药

应用

油气业的冷凝测量
超临界气体，液化石油气和液化天然气
燃料仓储
液体和气体
泥浆和高粘度产品
质量控制中的浓度测量
体积流量的测量
密度和参考密度的测量
装载和卸载的运输监护
运输监护的测量

集成的Modbus总线转换器

Modbus通信直接与传感器通讯，无需单独的转换器
使用标准的四芯RS485电缆连接
低成本高性价比的解决方案，无需配置转换器
适用于防爆和非防爆区域
通过使用Modbus通讯的全部功能：

       - 所有的测量变量
       - 编程及配置
       - 传感器和过程诊断

OPTIMASS传感器类型和OPTIGAS的所有产品
传感器材料，连接和可供选择的所有可选择范围

一体化解决方案

一体化压力和温度补偿
饱和蒸汽温度补偿作为标准配置
所有OPTISWIRL均采用两线制技术
OPTISWIRL 4200 C是一台具有一体化压力和温度补偿的两线制涡街流量计。

OPTISWIRL 4200 C提供可靠的工况、标况下体积和质量流量测量。适用于导电或非导电性液体、气体和蒸汽。即使在压力或温度波动的条件下也能可靠测量。

亮点

带有一体化压力和温度补偿的两线制仪表
无磨损，全焊接不锈钢结构，具有很高的耐腐蚀、耐压和耐温性
智能信号处理器（ISP）提供信号处理可靠性-读数稳定，不受外部振动影响
即插即用
测量元件采用免维护设计
PACTware通讯无须附加成本
压力和温度信号可通过HART读出

行业

化工
油气
电力
食品和饮料
制药
钢铁冶金
纸浆&造纸
水
汽车工业

应用

蒸汽和饱和蒸汽
蒸汽锅炉检测
压缩机出口检测
压缩空气系统消耗测量
工业气体消耗测量
用于食品，饮料和制药行业的SIP和CIP工艺
测量导电和非导电性液体

一体化解决方案

一体化压力和温度补偿
饱和蒸汽温度补偿作为标准配置
所有OPTISWIRL均采用两线制技术

OPTISWIRL 4070 C是一台具有一体化压力和温度补偿的两线制涡街流量计。

OPTISWIRL 4070 C提供可靠的工况、标况下体积和质量流量测量。适用于导电或非导电性液体、气体和蒸汽。即使在压力或温度波动的条件下也能可靠测量。

亮点：

带有一体化压力和温度补偿的两线制仪表
无磨损，全焊接不锈钢结构，具有很高的耐腐蚀、耐压和耐温性
智能信号处理器（ISP）提供信号处理可靠性-读数稳定，不受外部振动影响
即插即用
测量元件采用免维护设计
PACTware通讯无须附加成本
压力和温度信号可通过HART读出

行业：

化工
油气
电力
食品和饮料
制药
钢铁冶金
纸浆&造纸
水
汽车工业

应用：

蒸汽和饱和蒸汽
蒸汽锅炉检测
压缩机出口检测
压缩空气系统消耗测量
工业气体消耗测量
用于食品，饮料和制药行业的SIP和CIP工艺
测量导电和非导电性液体

标准配置的通用型仪表带有饱和蒸汽一体化温度补偿

OPTISWIRL 4070一体法兰型流量计作为液体气体和蒸汽测量的通用型仪表。

饱和蒸汽一体化温度补偿作为标准配置，因此，能够直接补偿密度；测量质量和能量。

ISP（智能信号处理器）提供稳定的测量结果，不受外部干扰影响。

具有一体化压力和温度补偿的两线制仪表

OPTISWIRL 4070法兰型和夹持型流量计可通过一体化压力和温度传感器对气体、湿气、混合气和蒸汽进行温压补偿。

这一独特设计的优势在于：

无须增加安装压力和温度传感器的成本
无附加的布线成本
无错误测量结果，因为压力、温度和体积流量都在一点实现测量
直接测量质量和/或能量

安装简单的夹持型仪表带有对中环

OPTISWIRL 4070一体夹持型作为液体气体和蒸汽测量的通用型仪表。饱和蒸汽一体化温度补偿作为标准配置。

仪表配有优化对中环。转动对中环能够保证OPTISWIRL对中，避免OPTISWIRL与安装管道之间不同心

双测量系统实现双倍可靠性

OPTISWIRL 4070可选双测量系统。

这是一个真正的冗余系统，带有两个独立的测量传感器和两套信号转换器。提供了双重的功能可靠性和双重测量功能。

这一形式，非常适用于测量多介质管道。在这种管道中，两种不同介质可分不同时段流过。

一个信号转换器可以设置用于测量一种介质，而另一个转换器测量另一种介质。

OPTISWIRL 4070 F- 分体型

OPTISWIRL 4070可以提供带现场外壳的分体型转换器。

当传感器安装在不易接近的位置时，信号转换器和测量传感器之间的分体距离最大可达15米/49英尺。可将分体型信号转换器放在更易操作和读数的视线范围内。

除了流量，一体化压力和温度传感器测量的数值也能显示。

截止阀选项使仪表适应于工艺过程

作为选项，OPTISWIRL 4070能够提供截止阀，用于压力传感器的在线更换。

此外，可以在管道试压或泄漏检测期间关断压力传感器。采用内置双通阀，可以在今后对压力传感器进行标定和测试。

ABBSwirlMaster FSS400系列旋进流量计能够准确测量液体、气体和蒸汽的体积、质量或能量流量，应用于石化、油气、能源行业，特别适用于工业气体（氮、氢、氧、燃气），非导电液体的高精度测量。
　　目前，ABB SwirlMaster旋进流量计新增verification在线检定功能，配合ABB 数字化verification平台，实现仪表运行参数同出厂"指纹"的精确检定比对，提供ABB认证的专业报告。更可进一步同ABB云数据平台互动，完善专业维护，提升运行效率。
　　ABBSwirlMaster FSS400系列旋进流量计特点包括：
　　至简 3D/1D
　　几乎无直管段要求(3D/1D)，可在管道设施（如渐缩管）或弯管后直接灵活安装。改造新管道设施和现有设施中测量点可节省大量成本。轻松应对严苛紧凑的安装环境。
　　至精±0.5 %
　　借助独特的旋涡测量原理，气体、蒸气与液体提测量精度均达±0.5 %，是目前最高精度的漩涡流量计。
　　至捷管道无需缩径
　　大量程使得可根据典型流速调节测量范围，可省掉昂贵的渐缩管/加长管。与缩颈涡街流量计相比压力损失低，可节省能量和投资成本。
　　ABB通用外观和触感
　　通过标准化的跨产品线概念，缩短调试时间和漫长的员工熟悉期，从而节省成本。成熟的"快捷设置"功能使测量装置的配置方便用户轻松操作。
　　震动免疫
　　即使在有干扰的情况下，也可一键完成零点调节，调试快速简单。
　　发生明显震动时无需维修。
　　传感器无漂移，保证长期高稳定性
　　成熟的传感器设计可长时间保证最高测量精度，因此可很大程度上避免重新校准。
　　综合在线自检
　　综合连续在线自诊断允许运行期间延长维护间隔。无需拆下测量装置和中断过程，就可检查整个测量系统，从变送器到压电传感器。这可增加运行安全性和系统可用性。状态信息符合NAMUR NE107。
　　采用内部温度补偿减少外部测量元件数量
　　可选集成式Pt100可代替外部温度传感器以及相关安装要求。
　　通过集成流量计算机功能减少投资
　　借助内部进行蒸汽和冷凝水质量和能量计算，可省去许多应用中昂贵、单独的测量计算机、参数配置和安装。可直接接收和处理外部压力、温度、密度或浓度信号，以计算所需补偿。这就允许根据IAPWS-IF97对蒸汽和水进行直接质量和能量计算，根据AGA/GERG标准进行天然气计算。
　　SensorMemory技术
　　成熟的SensorMemory技术可简化器件更换，因为装置的详细信息和应用数据都存储在传感器和变送器中。无需重新输入数据。
　　备件管理简单易行
　　通过在所有标称管径和应用中使用VortexMaster和SwirlMaster的标准电子器件和压电传感器，可以大大降低备件存储成本。压电传感器更换简单，无需重新校准。
　　通过四个内部累加器实现最高透明度
　　根据运行模式，可使用四个内部累加器，分别用于体积、标准体积、质量和能量。
　　全球防爆认证
　　根据本领域中所有常见要求均经过认证。

功能强大，性能卓越、灵活有效的完美结合
        工业应用领域的首选
        传感器：
        • 更高的励磁频率，提高整体性能
        • 更宽的衬里选择，扩大了应用范围
        • 可靠的电极设计，提高密封性能
        • 一体或分体型的高温设计，对环境温度没有限制
        • SensorMemory技术，提高数据的安全性，简化维护和投运时间
        转换器：
        • Easy Set-up设计理念，友好的操作界面
        • 电容式触摸感应按键，无需开盖操作
        • 强大的自诊断功能
        • 先进的信号过滤技术，测量精度可达到示值的±0.2%
        • 通用的转换器电路模块，降低备件和库存量

CoriolisMaster FCB400是ABB最新一代科氏力质量流量计，集质量流量，体积流量，温度，浓度测量于一体。超高的测量精度，卓越的零点和长期稳定性，紧凑的安装长度，零前后直管段需求，自排空设计，可以满足大多数苛刻工业需求。数字化传感器和SensorMemory技术，模块化设计理念，友好人机界面和透窗技术等实现了功能上的可靠性，灵活性和安全性，是当之无愧的流量测量产品杰作。
　　FCB400 系列提供:
　　■多达5路的模块化I/O
　　- 多变量仪表设计
　　- 可选插卡
　　- 自动软硬件匹配
　　■智能传感器
　　- 传感器和变送器之间数字信号传输
　　- 灵活安装
　　- 传感器实现大部分仪表功能
　　■传感器内存技术
　　- 最大化保证数据安全
　　- 电路板更换即插即用
　　■ABB通用外观和体验
　　- 易启动功能
　　- 电容按键允许透过玻璃操作
　　■VeriMass在线检定和诊断
　　- 在线预防性维护
　　- 延长维护周期
　　-减少维护量
　　■可用于70 °C (158 °F)环境温度和高振动环境
　　■更低压损
　　■自排空
　　■全面的防爆认证
　　■DensiMass 软件允许直接测量浓度
　　■FillMass 软件可用于灌装应用

新一代涡街流量计VortexMaster充分体现了ABB流量仪表'化繁为简'的产品基因。
　　便捷的操作--ABB统一的操作菜单和显示模块，令客户节省大量培训成本。VortexMaster FSV400搭载文字明晰全新电容触摸屏，令客户无需开盖即便在防爆环境下也能轻松迅捷的弹指间完成配置。强大的在线诊断与监控功能，令客户对传感器与仪表工况参数了如指掌，明晰的提示信息使得维护迅捷明快。
　　卓越的性能-ABB瑞士研究院全新的信号处理算法使得特有的平衡传感器表现超卓。为客户应对难以避免的管道震动，即使在严苛的环境之下，也能稳定有效的传递精确测量。
　　科技的集成--ABB新一代涡街流量计搭载的全新高科技变送器。特别为客户集成的HART及Analog模拟量输入接口，令补偿输入易如反掌。内置集成的强大计算功能，令客户省去流量计算仪成本，直接输出质量与能量流量化繁为简。
　　'科技在涡，超越经典'，ABB涡街流量计VortexMaster--未来流量产品的科技之选！

概述

特点

Essential和Ultimate变送器

规格

传感器

变送器

ADMAG CA系列电容式电磁流量计

特性：ADMAG CA系列电容式电磁流量计

规格：ADMAG CA系列电容式电磁流量计

ADMAG AXR两线制电磁流量计

ADMAG AXR是全球首台采用双频励磁方式的两线制电磁流量计。 有效降低流体噪声，稳定性更出色。

ADMAG AXR两线制电磁流量计

特性: ADMAG AXR两线制电磁流量计

规格: ADMAG AXR两线制电磁流量计

概述

特点

特长

1：创新性的盒中盒设计

2：优良的排水性

3：坚固耐用的外壳结构

4：更轻更小

5：先进诊断

规格

概述

“Total Insight”的功能

简化选择

专家指导

进程防护

维护管理系统

数据流动性

高度灵活性

ADMAG AXW变送器的规格

ADMAG AXW流量传感器的规格

ADMAG AXW流量传感器的规定

“Total Insight”的功能

简化选择

专家指导

进程防护

维护管理系统

数据流动性

高度灵活性

ADMAG AXG变送器的规格

ADMAG AXG流量传感器的规格

产品信息

特性: digitalYEWFLO多变量型涡街流量计

规格: digitalYEWFLO多变量型涡街流量计

规格

功能

规格

功能

规格

功能

规格

功能

规格

功能

规格

功能

规格

功能

规格

功能

优势

应用领域

特征和规格

测量原理

产品标题

传感器特点

变送器特点

公称口径范围

接液部件材质

测量变量

最大测量误差

测量范围

最大过程压力

介质温度范围

环境温度范围

传感器外壳材质

变送器外壳材质

防护等级

ADMAG AXR是全球首台采用双频励磁方式的两线制电磁流量计。
有效降低流体噪声，稳定性更出色。
